用CATIA軟件，繪制正四棱錐，首先是先創建四個頂點，然后經行約束，之后就是繪制曲面，然后把曲面加厚，正四棱錐就繪制好了。看下效果。

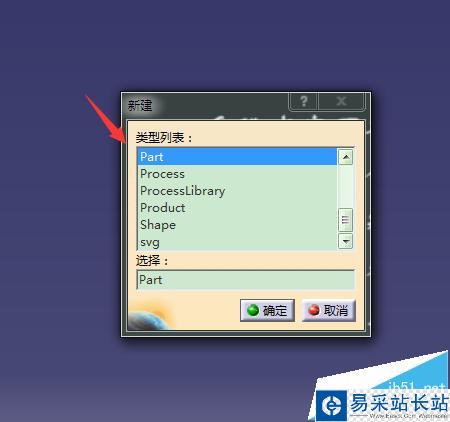

1、打開CATIA軟件，新建一個PART文件，命名為正四棱錐；

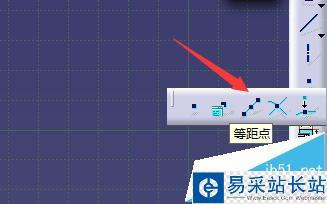

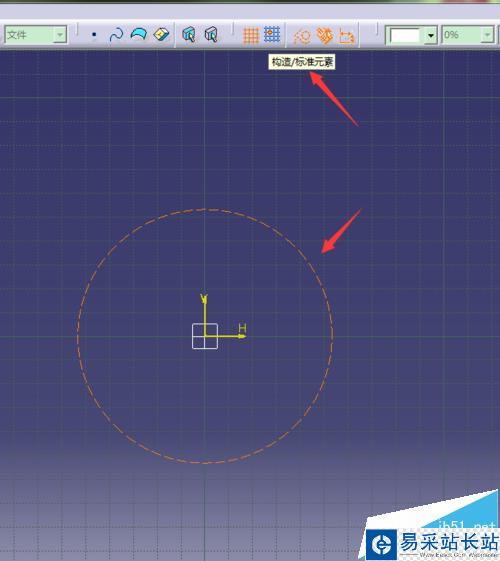

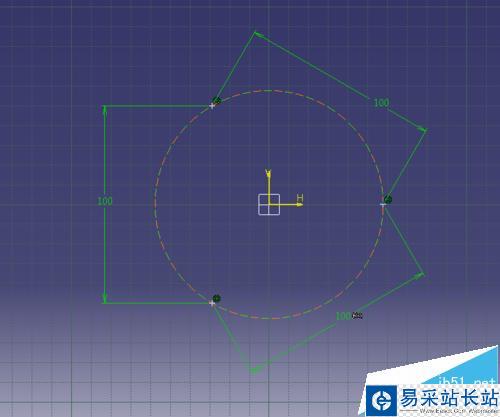

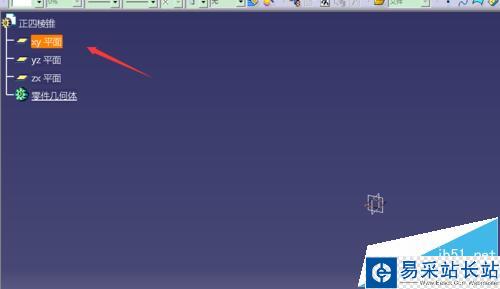

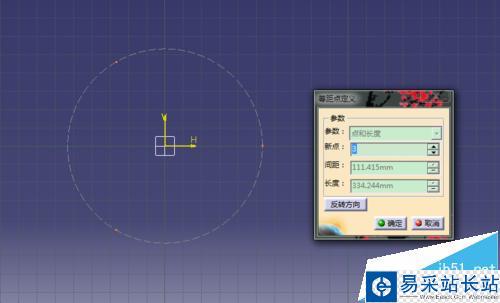

2、選擇XY平面，繪制一個構造線的圓，然后選擇等距離點，在構造線圓上繪制3個點，約束尺寸；

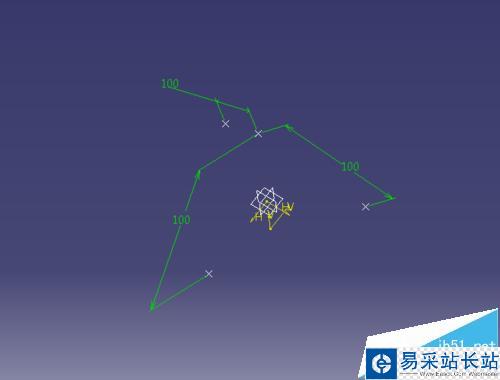

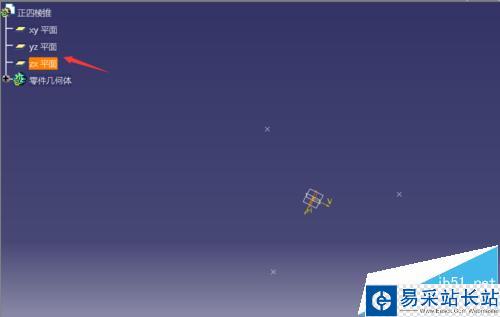

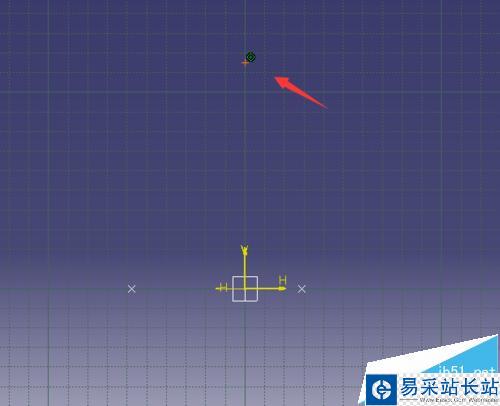

3、退出草圖，選擇ZX平面繪制最后一個頂點，突出草圖，對四個點進行約束；

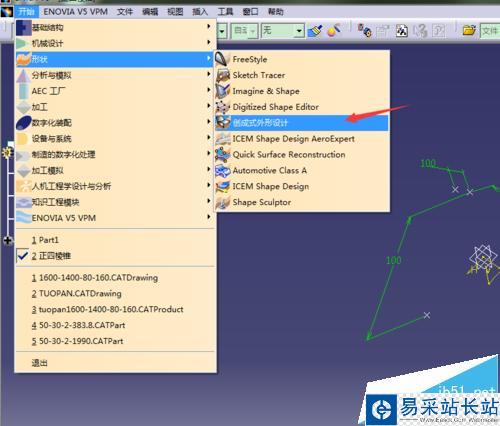

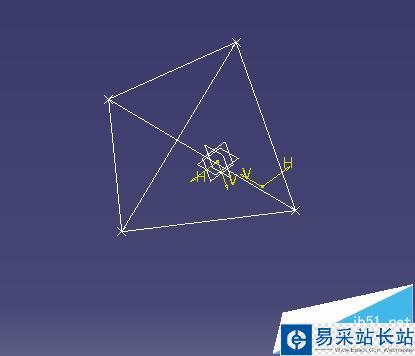

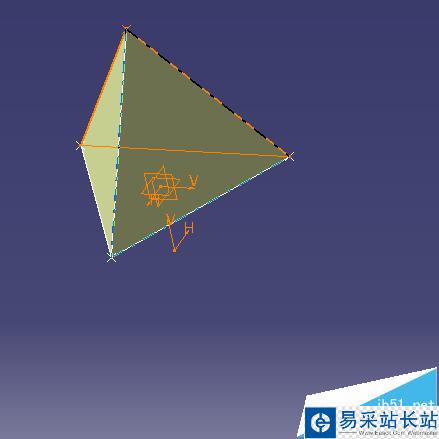

4、選擇創成式曲面，把點有直線連接，如圖；

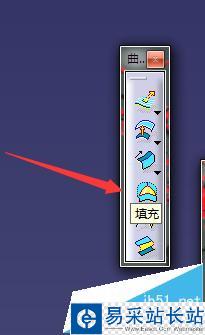

5、選擇縫合曲面，把線縫合成曲面；

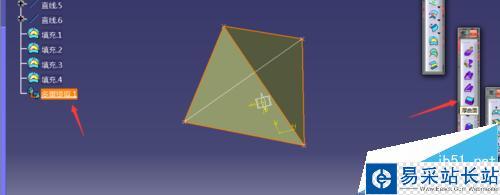

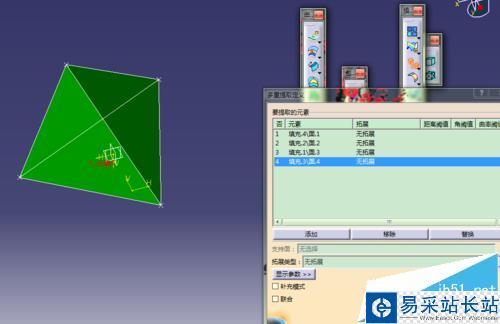

6、選擇多重拾取命令，拾取面；

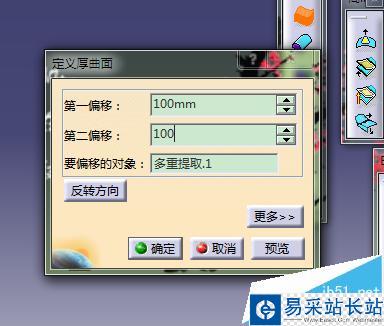

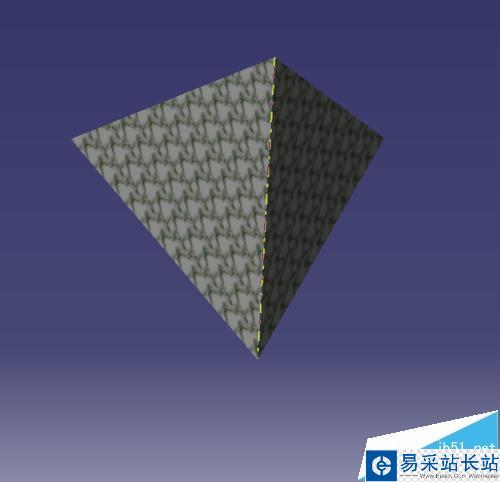

7、選擇后曲面，為其添加厚度，然后添加材質，得到正四棱錐。

注意事項：

1、注意箭頭處。

2、注意多重曲面選取。
