用CATIA軟件里面的多凸臺命令繪制實體，多凸臺命令可以是復雜的圖形繪制變得簡單，尤其是復雜圖形有一個公共的平面。

1、在桌面上找到CATIA軟件，雙擊；

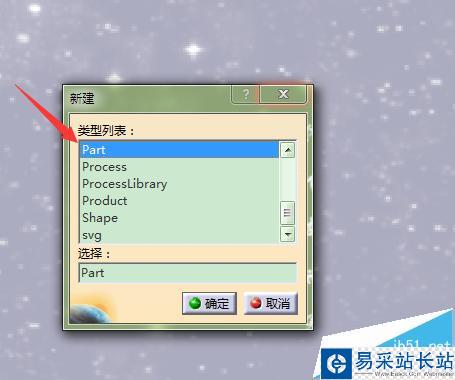

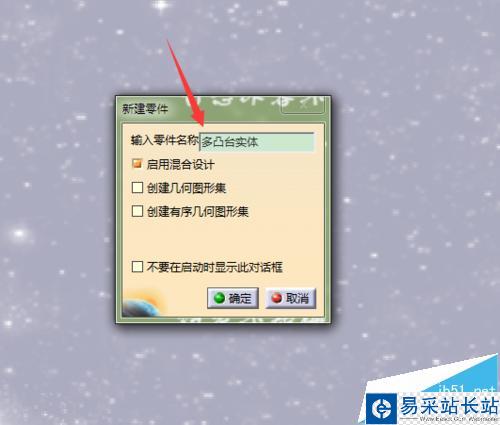

2、新建一個PART文件，命名為多凸臺實體；

3、選擇XY平面進入草圖；

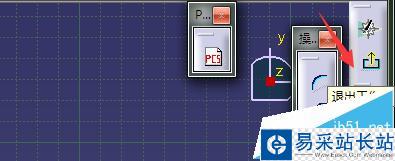

4、在草圖上繪制幾個圓形和多邊形，確保圖形不要相交；退出工作臺；

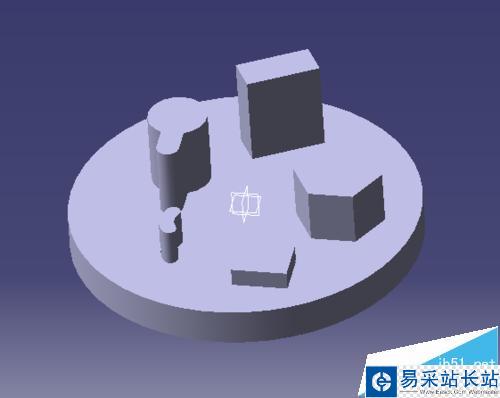

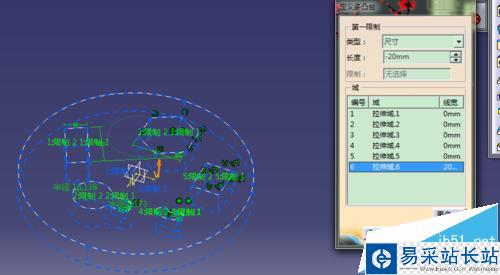

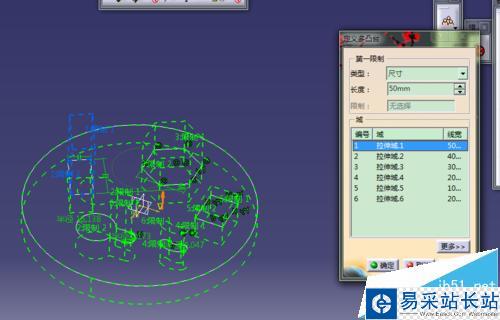

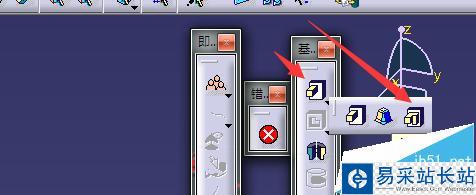

5、選擇多凸臺命令。對每個圖形經行拉伸；從拉伸域1開始一次為50、40、30、20、10，然后拉伸域6為-20；點擊確定。得到多凸臺實體；

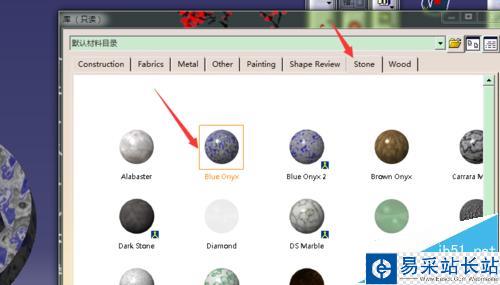

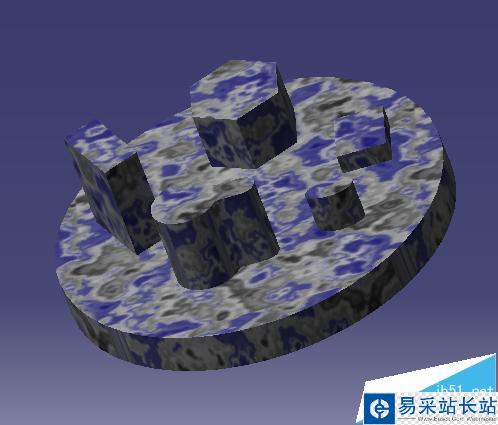

6、為其添加一個材質，按照圖示箭頭選擇材質，也可自行選擇。得到帶材質的效果的實體。

注意事項：

1、注意箭頭處。

2、注意繪制各種圖形不能相交。
