在solidworks中拔模特征用的還是比較少，但是確實必須掌握的一個特征

1、新建一個零件特征，選擇“上視基準面”繪制一個100*60的長方形，退出草圖，選擇“拉伸凸臺”拉伸高度20.0mm

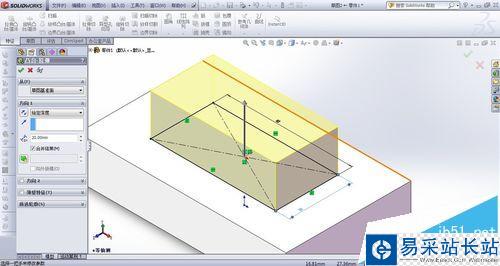

2、拉伸好的凸臺上基準面作為草圖平面，繪制一個60*30的長方形，退出草圖，選擇“拉伸凸臺”拉伸深度為20.0mm

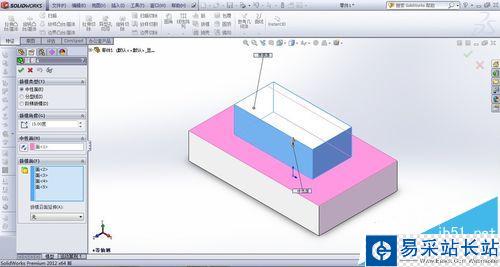

3、點擊“拔模”特征，設置拔模角度15°、兩個特征相交的面為中性面、第二個拉伸特征的四個面為拔模面

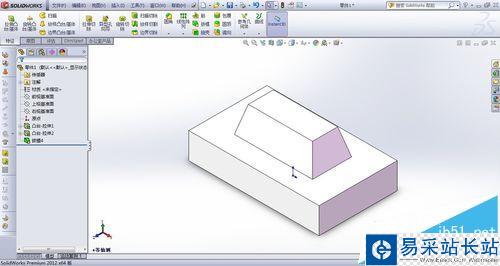

4、至此，一個拔模特征就完成了，最終效果如下圖所示
