solidworks中如何設置工程圖模板

1、打開solidworks軟件，點擊“選項”，

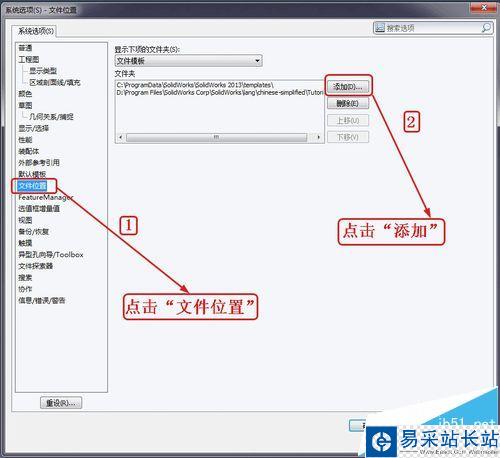

2、點擊“文件位置”，再點擊“添加”

3、將自己制作的文件模板的文件夾選中,(這里是我自己制作的工程圖模板，放在solidworks MB/GCT中），確定

4、如圖，文件夾已經出現

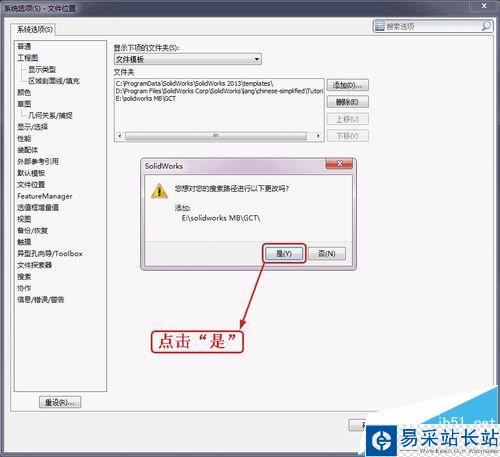

5、確定，然后點擊“是”

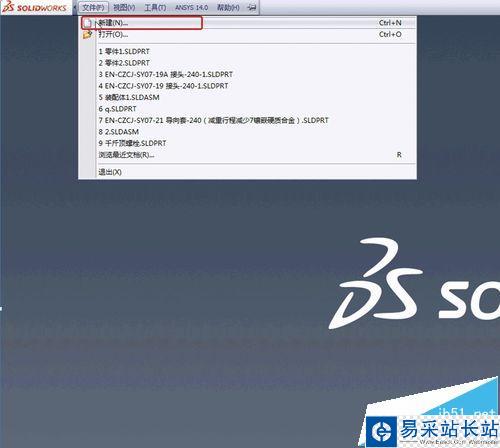

6、新建模型

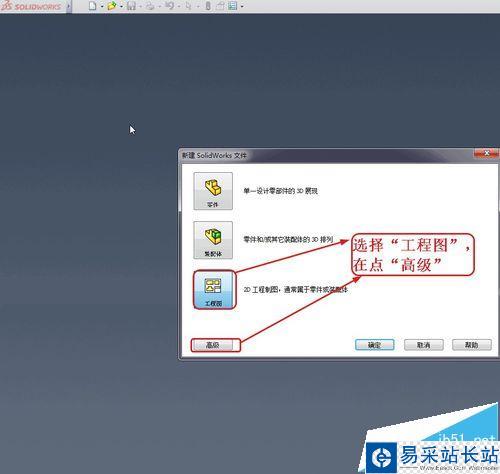

7、選擇“工程圖” 在點擊“高級”

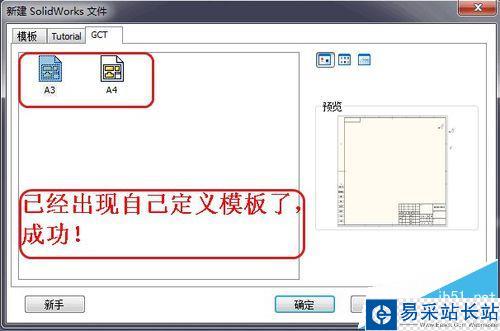

8、如圖，你所添加的工程圖模板已經出現，我這里只做了A3，A4的模板，如果你想做其它的模板，如法炮制！

注意事項：零件圖模板，裝配體模板，工程圖模板都是一樣。
