solidworks是常用的三維機械畫圖軟件，在畫圖過程中我們如何測量一個零件的邊長、面積、體積等各種參數呢？看完這篇經驗，你就知道啦。

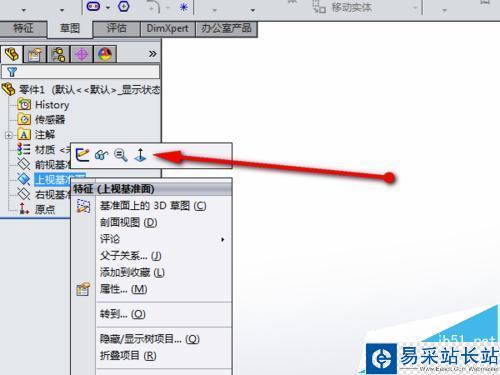

1、打開軟件，單擊“草圖”，右鍵選擇“上視圖基準面”。

2、點擊“正視與基準面”。

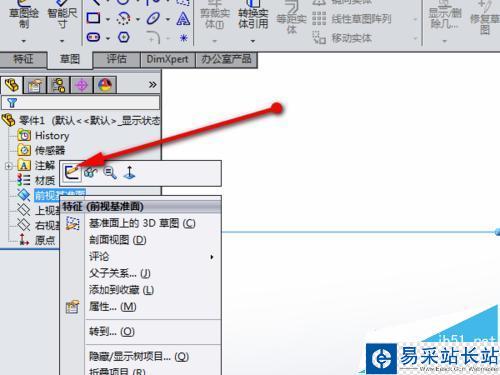

3、點擊“繪制草圖”，然后在草圖模式下繪制一個草圖。

4、查看這個草圖的面積有幾種方式，下面一一介紹。

方法一

是給這個草圖插入一個面，然后測量這個面的面積。

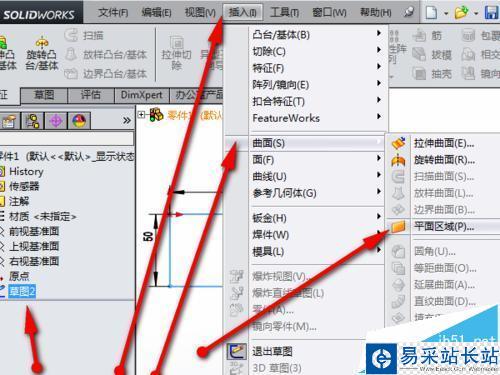

1、如圖所示：選擇草圖，點擊“插入”——“曲面”——“平面區域”。然后可以看到草圖區域已經變成灰色的平面區域了。

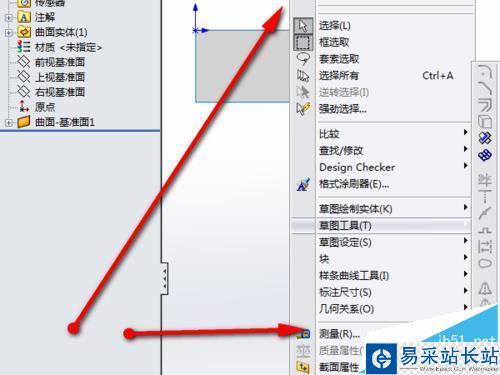

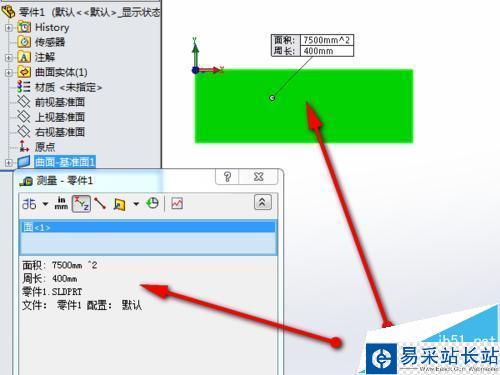

2、點擊“工具”——“測量”。會彈出一個對話框，選擇那個平面，在對話框里就可以看到測量的面積了。

方法二

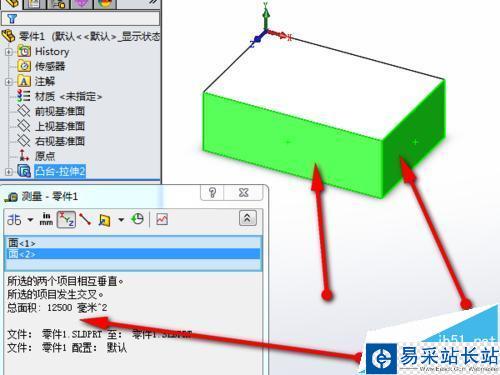

將創建的草圖拉伸為一個實體，然后點擊測量工具，當我們選中兩個面的時候我們還可以測量這兩個面的面積之和。

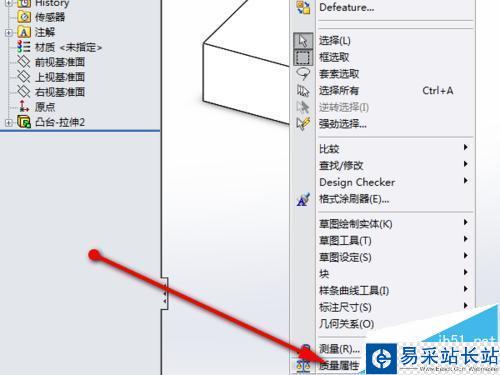

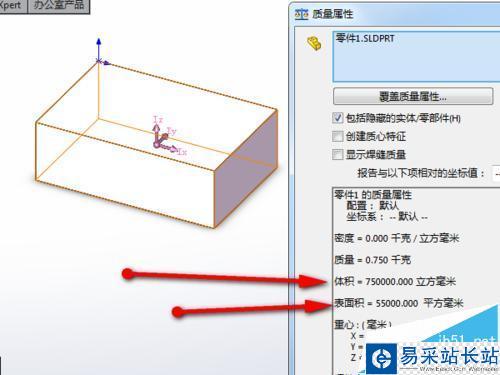

1、點擊“工具”——“質量屬性”。在彈出的對話框里，我們可以看到，這個零件的質量、表面積、體積等參數。
