我們?cè)谶M(jìn)行solidworks裝配的過程中，有時候需要進行裝配的演示給工人，這樣我們就要用到solidworks轉配爆炸這個命令，今天小編就給大家分享一下，如何生成爆炸圖

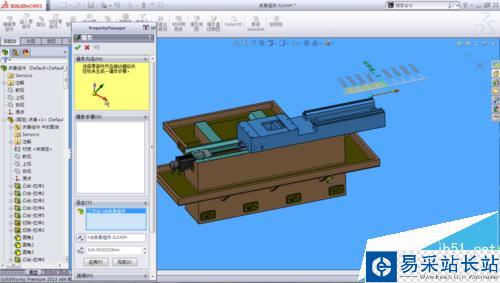

1、在桌面上雙擊solidworks圖片，打開solidworks軟件，用solidworks打開要插入的裝配圖，在裝配體中點擊裝配視圖按鈕

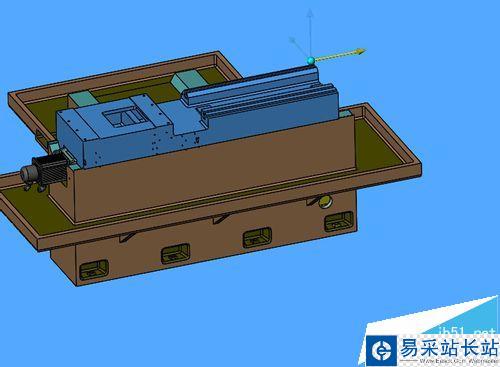

2、選中要移動的零部件，會在零部件上出現三重軸坐標，通過點擊任意一個坐標軸來拖到零部件，坐標軸顯示亮色就表示可以拖動。

3、拖動過程中，可以顯示零部件的距離，可以通過輸入移動距離的大小尺寸進行修改，

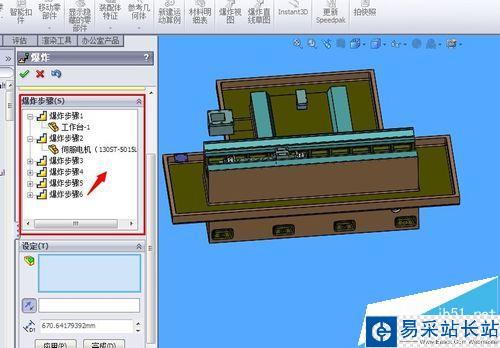

4、按照上述的方法可以依次對零部件進行修改，在爆炸參數中會顯示依次拖動的步驟，通過編輯可以對步驟進行修改

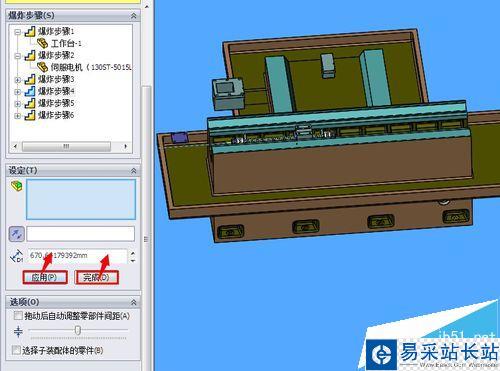

5、修改完成后，可以點擊應用、完成按鈕對爆炸進行修改完成

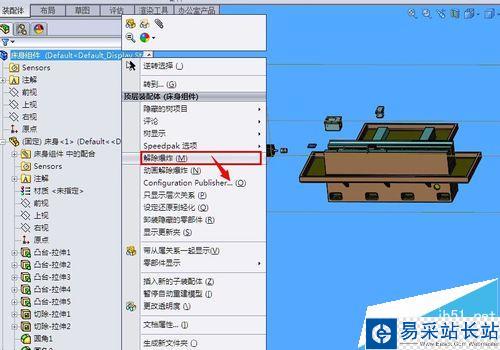

6、在右邊的設計樹中床身組件點擊右鍵，選擇解除爆炸

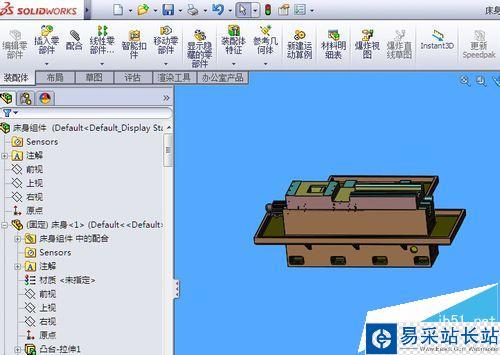

7、爆炸解除后，回復到裝配體原樣。

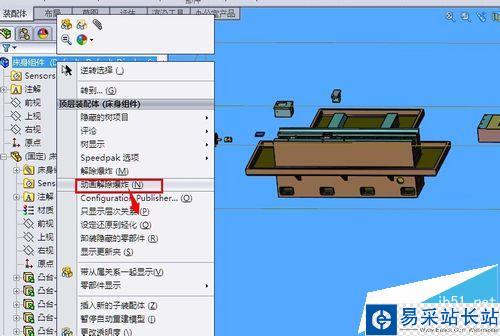

8、我們需要將裝配圖進行視頻的演示，選擇設計樹中尾架裝配體，并點擊右鍵。找到動畫解除爆炸。

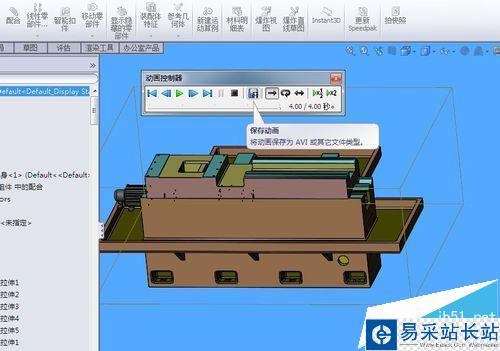

9、會出現動畫控制器按鈕，點擊播放可以進行預覽，預覽完成后點擊生成視頻，并保存
