本文將介紹如何在Creo2.0創(chuàng)建的工程圖中標注坐標尺寸

1、在Creo2.0中新建一零件模型，如建立一階梯軸

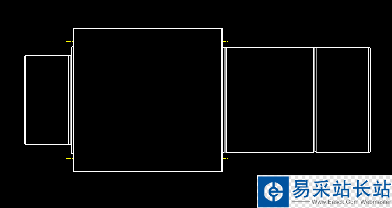

2、新建一工程圖，并添加主視圖

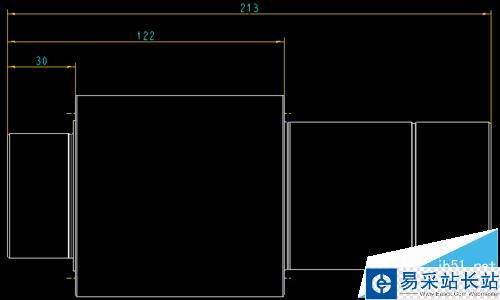

3、標注線性尺寸

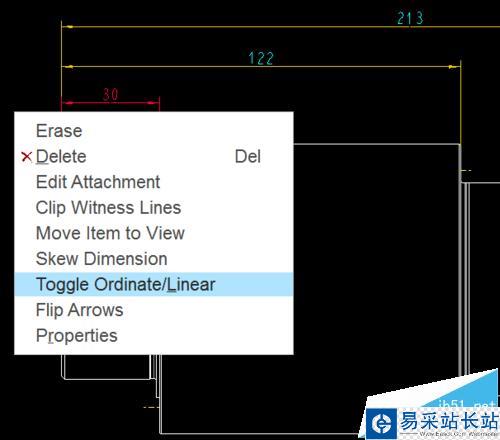

4、選中尺寸“30”單擊右鍵，在彈出的菜單中選擇“Toggle Ordinate/Linear”

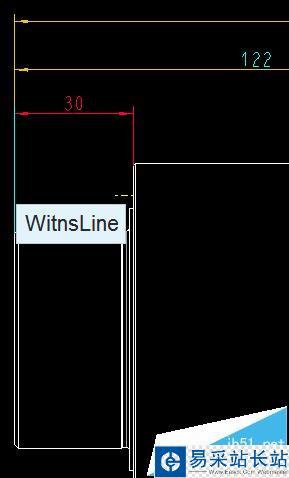

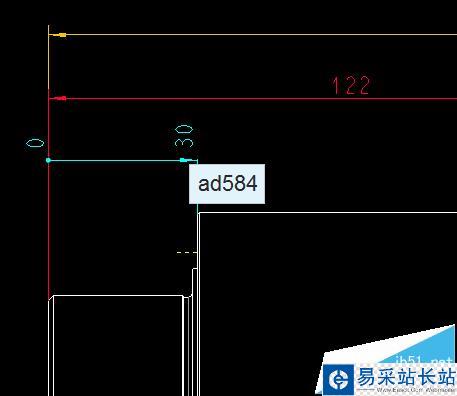

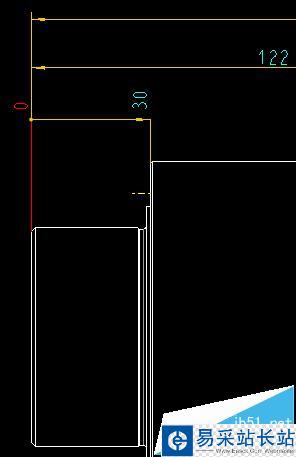

5、單擊“WitnsLine”，即可生成坐標尺寸

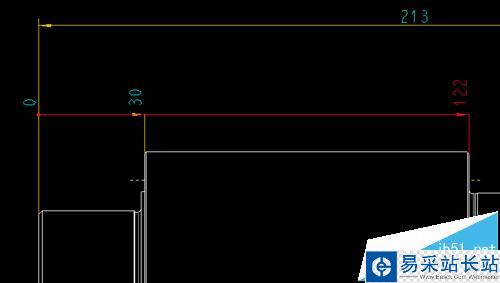

6、選擇尺寸“122”，在彈出的菜單中選擇“Toggle Ordinate/Linear”，然后選擇尺寸“30”，而不選“WitnsLine”，即可生成“122”的坐標尺寸

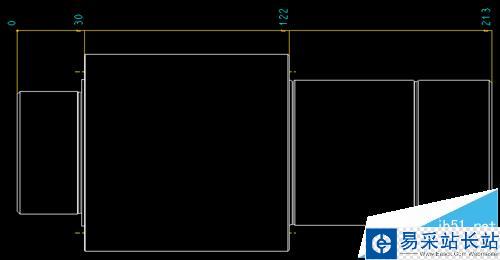

7、用同樣的方法，生成尺寸“213”的坐標尺寸
