本文介紹了工程圖的標注，creo三維軟件不像cad中的尺寸標注一樣將其分類標注，在creo中只有尺寸工具，因此要注意其技巧，選擇不同的對象其標注的方法是不相同的。

1、在Creo中建立一零件圖，選Front為草繪面，Right為參考面

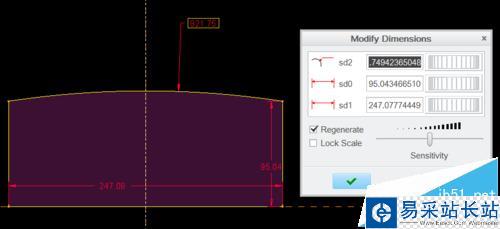

2、單擊“草繪”按鈕，進入草繪繪圖環境，繪制如圖中所示帶大圓弧的封閉草繪截面；修改截面尺寸為需要值

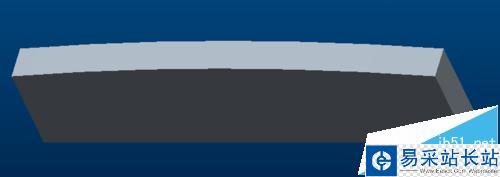

3、生成實體模型

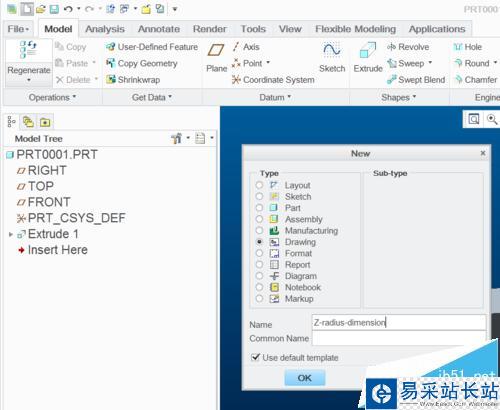

4、創建一工程圖，添加主視圖

5、標注“Z-半徑尺寸”。

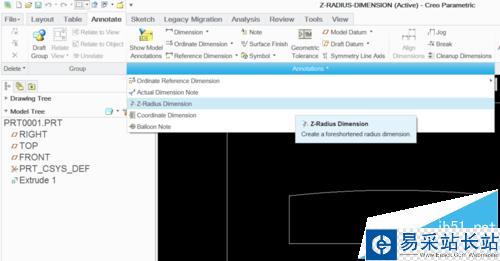

1） “Annotation”下拉選項卡，選擇“Z-Radius Dimension”

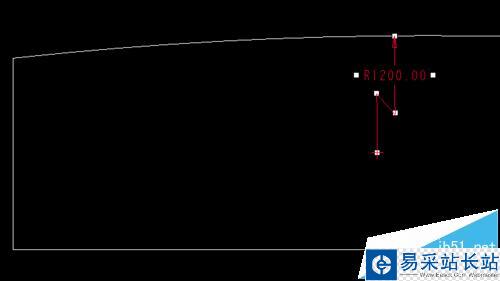

2.）單擊圓弧；再在圓弧內側單擊一下，即可看到標注出的“Z-Radius Dimension”

3.）按鼠標中鍵結束標注
