UG可以繪制出很多的曲面造型零件，本節經驗分享如何用UG軟件創建一把雨傘，在使用NX10.0繪制雨傘時，需要用到曲線、網格曲面、掃略等命令，用UG設計復雜的曲面零件時，要綜合運用多項NX指令，才能完成最終的零件設計.

軟件名稱：UG NX6.0(模具設計軟件)32bit v6.0.0.24 中文安裝免費版軟件大小：1.32GB更新時間：2014-10-31

構建繪制雨傘的曲線

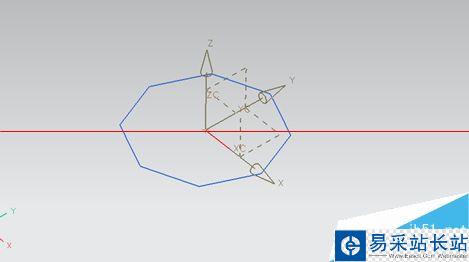

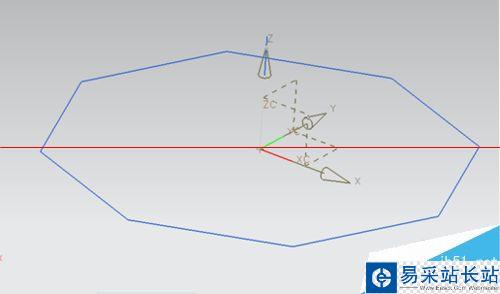

1、繪制正八邊形，內接圓半徑為50，如下圖所示。

2、建立一條起點在原點，長度為30，沿著Z軸的直線，見下圖。

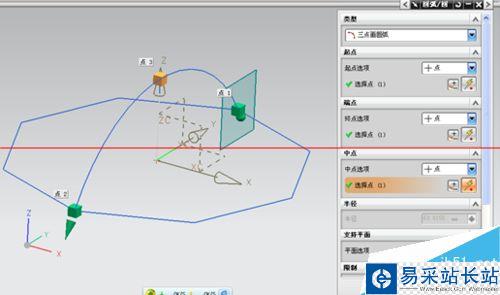

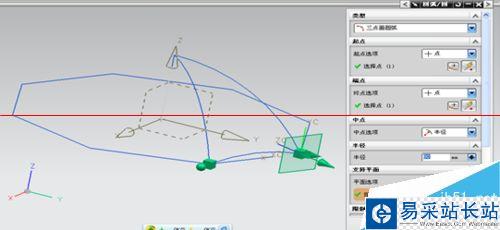

3、以八邊形的兩個端點及上步建立直線的頂點為中點建立下圖圓弧。

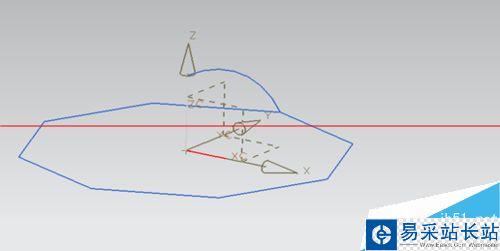

4、對圓弧進行修剪，留下四分之一圓弧，見下圖。

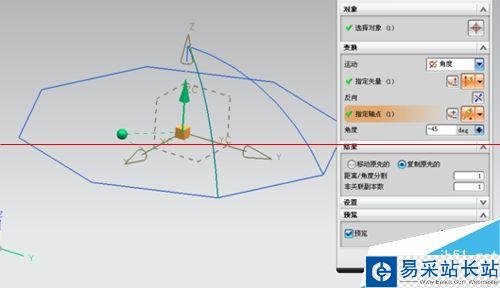

5、運用變換旋轉-45°建立同樣的圓弧，如下圖所示。

創建曲面

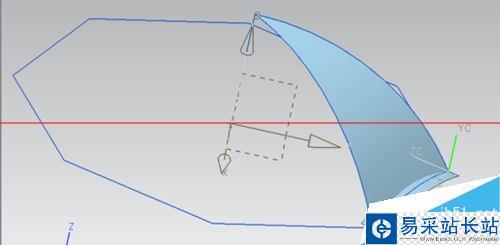

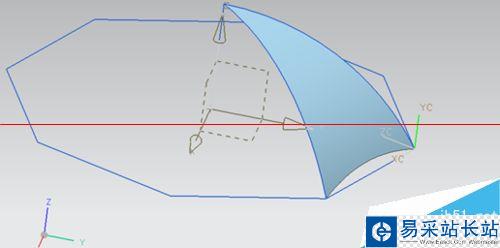

1、運用曲線組命令建立傘布的曲面，如下圖所示。

2、將WCS原點移到下圖位置，并繪制半徑為80的小圓弧。

3、以上步建立的曲線為截面進行對稱拉伸，拉伸距離為3，見下圖。

4、運用修剪體命令對傘布進行修剪，效果如下圖所示。

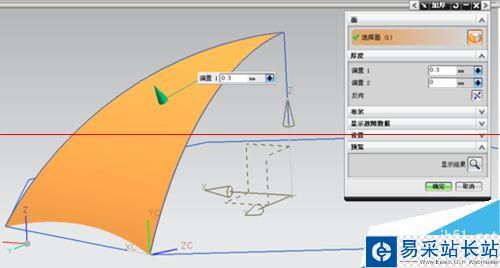

5、對傘布曲面進行加厚處理，如下圖所示。

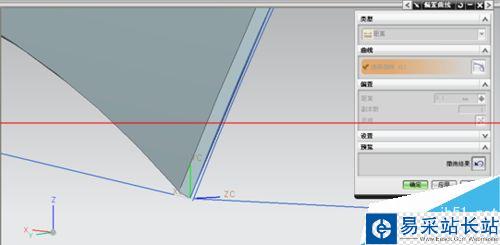

6、對傘布的邊圓弧曲線進行偏置，距離為0.1，見下圖。

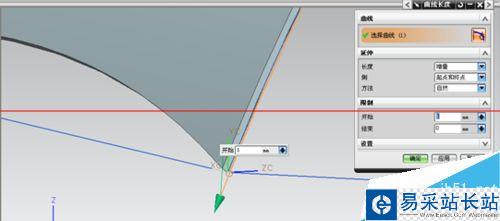

7、將上步偏置的直線延長1mm，效果如下圖。

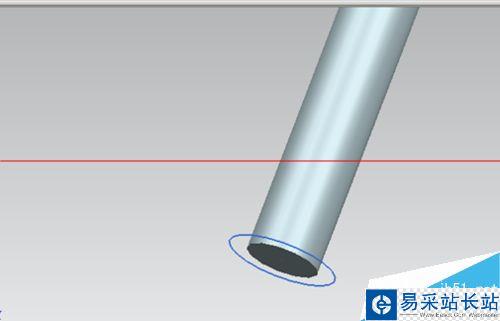

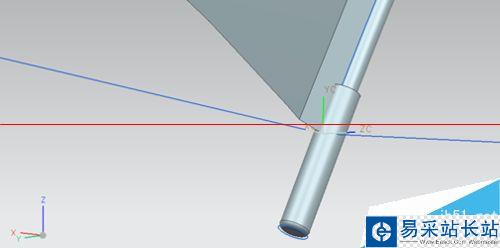

8、以延長的曲線為導線，利用管道命令建立外徑為0.2的傘布支架，見下圖。

9、對支架尾部的輪廓曲線偏置0.05，見下圖。

10、接著利用拉伸建立支架腳，拉伸距離為1.5，并倒圓，見下圖。
