許多圖紙掃描過后都可以得到沒有坐標的柵格影像圖，在進行矢量化之前我們需要對影像進行配準。下面我利用ARCMap對影像配準做一個簡單的介紹！

工具/原料

影像圖

用于作參考的標準圖或者控制點

軟件名稱：朵拉影像圖像處理 v2.0.1 Beta 免費版軟件大小：107MB更新時間：2018-04-20

方法/步驟

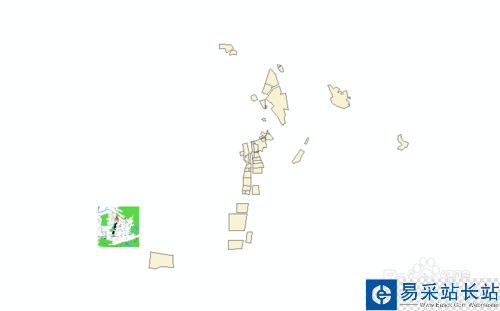

1、影像圖如下：

2、有坐標系的參考圖像如下：

3、將參考圖層和影像圖加載到ArcMap中,未進行配準之前如下：

4、打開配準工具條（Georeferencing）,選擇控制點增加工具；

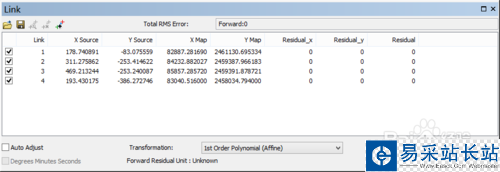

5、連接同名像點，增加控制點；

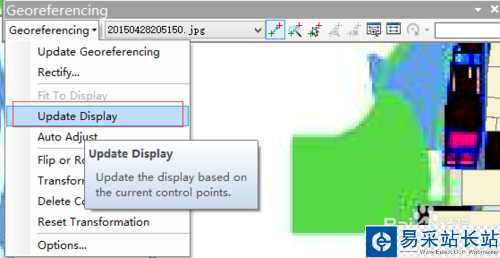

6、增加完控制點，在工具條下拉框中選擇更新顯示，查看配準效果；

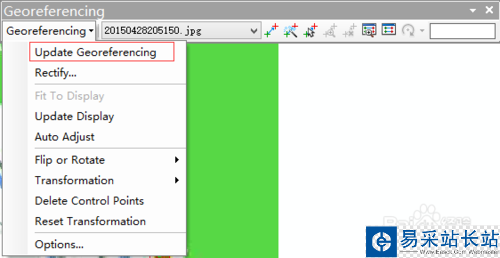

7、效果滿意之后，在工具條下拉框中選擇更新配準（Update Georeferencing），至此影像已配準好。

注意事項

控制點至少要四個

以上就是利用ARCMap對柵格影像配準方法圖解，希望能對大家有所幫助！
