本文是使用artcam pro 把灰度圖轉成G代碼，看到喜歡的雕刻，可以自己先做成灰度圖，然后轉換成G代碼，今天特地做了一個教程，僅供剛剛接觸者使用！
新手可以看看，老手請高抬貴手，不要嘲笑。自己技術有限，將就看吧！希望對大家有用！

灰度圖生成G代碼詳細圖文教程如下：

1、先找一張灰度圖：

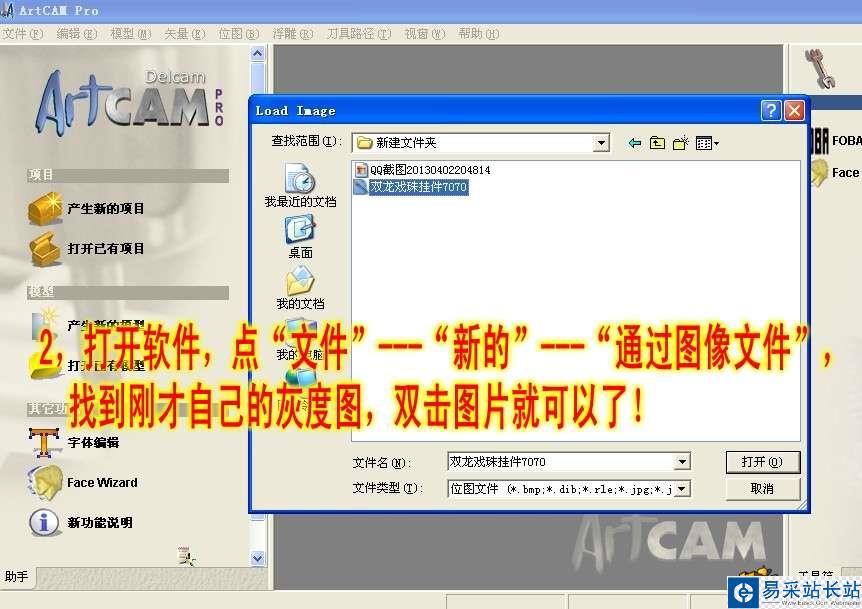

2、打開軟件，點“文件”--“新的”--“通過圖像文件”，找到剛才自己打開的灰度圖，雙擊圖片就可以了。

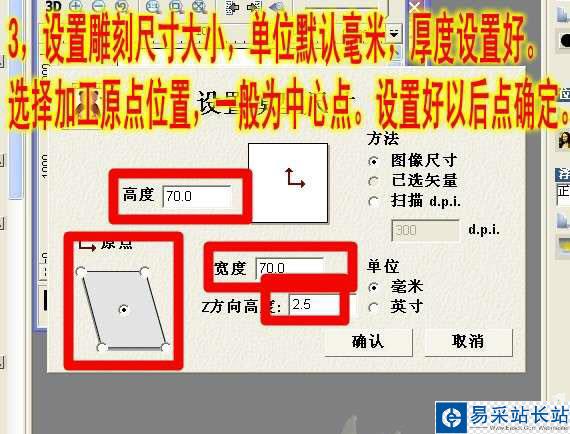

3、設置雕刻尺寸大小，單位默認毫米，厚度設置好。選擇加工原點設置，一般設為中心點。設置好以后點確定。

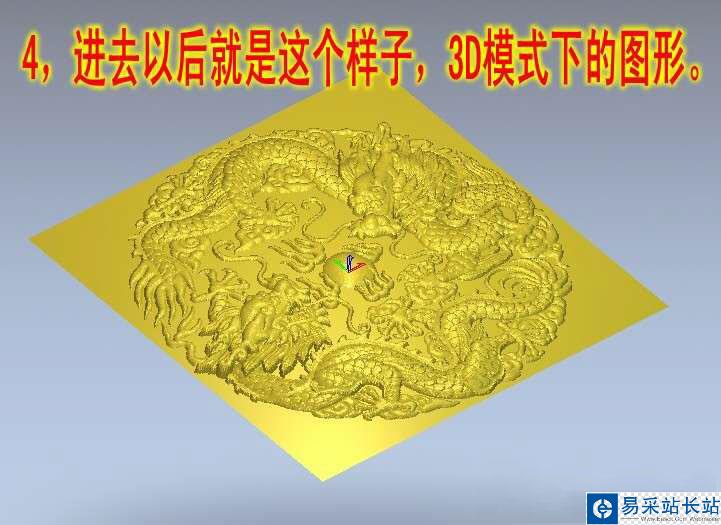

4、進去以后就是這個樣子，3D模式下的圖形。

5、如果浮雕高度不合適，可以重新設置。

6、點擊“加工浮雕”

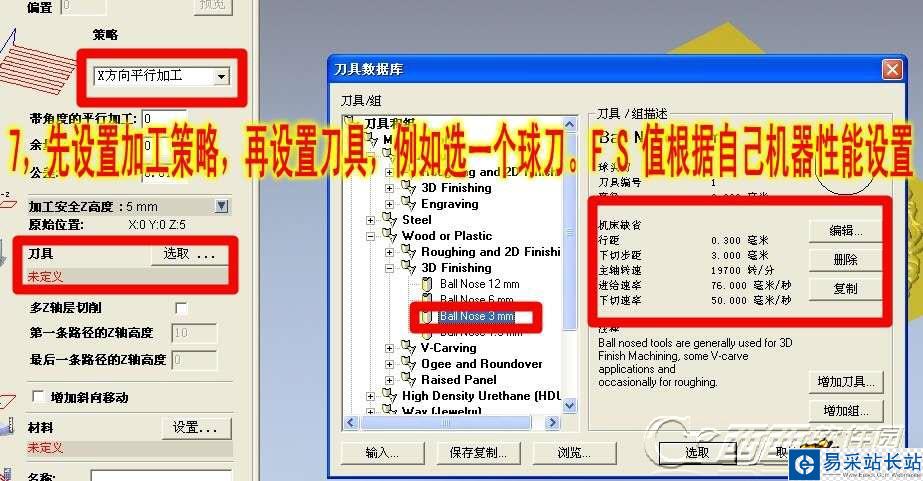

7、先設置加工策略，再設置刀具，例如選一個球刀。FS值根據自己機器性能設置。

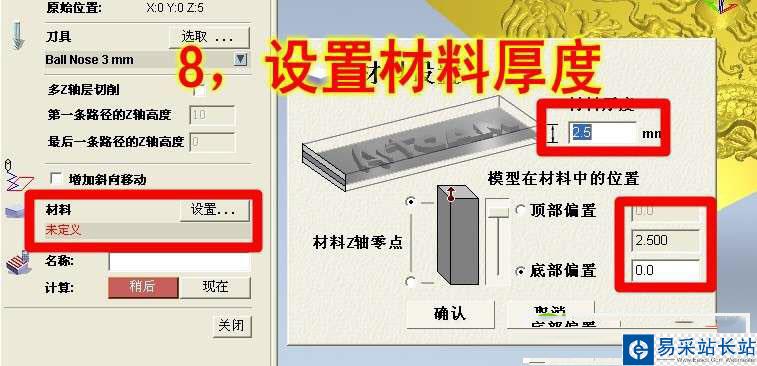

8、設置材料厚度

9、全部設置完以后，點擊現在開始計算線路

10、路徑計算完畢

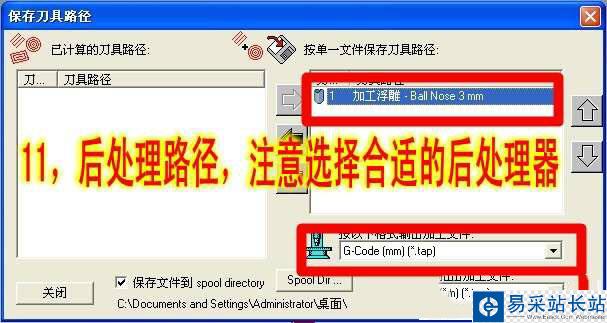

11、后處理路徑，注意選擇合適的后處理器

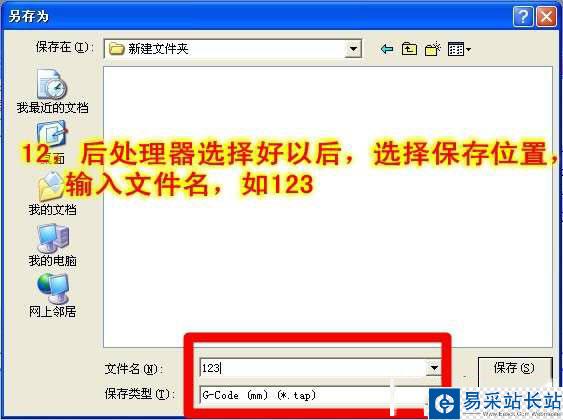

12、后處理器選擇好以后，選擇保存位置，輸入文件名，如123

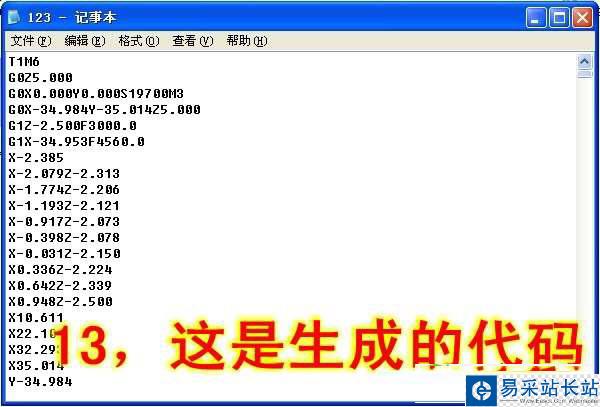

13、這是生成的代碼

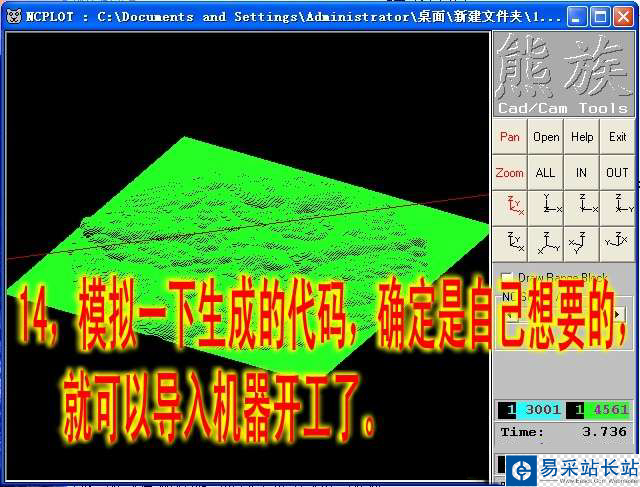

14、模擬一下生成的代碼，確定是自己想要的，就可以導入機器開工了。
