UG想要建模孔徑40的孔用鋼絲擋圈GBT895.1零件，該怎么三模這個三維零件呢？下面我們就萊看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大小：2.67GB更新時間：2016-10-25

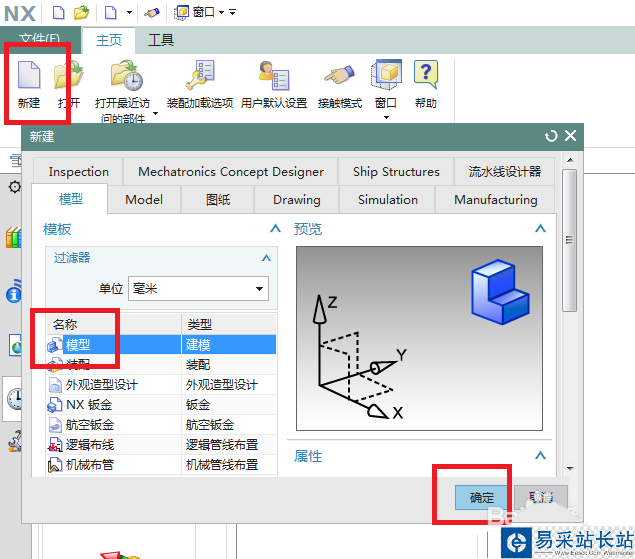

1、如下圖所示，打開UG10.0軟件，新建——模型——確定。

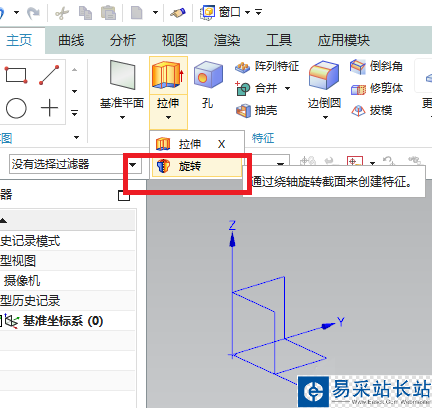

2、如下圖所示，在工具欄中找到隱藏在拉伸圖標下方的旋轉圖標，點擊它，激活旋轉命令。

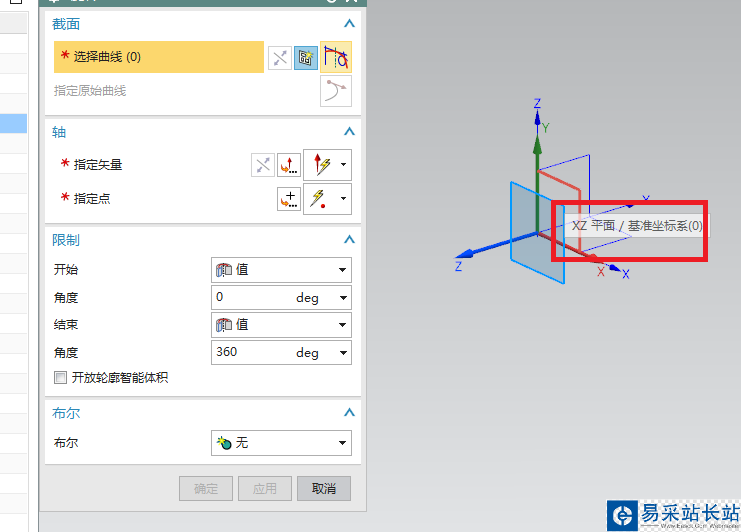

3、如下圖所示，出現旋轉對話框，點擊基準坐標系中的XZ平面，就能直接進入草圖了。

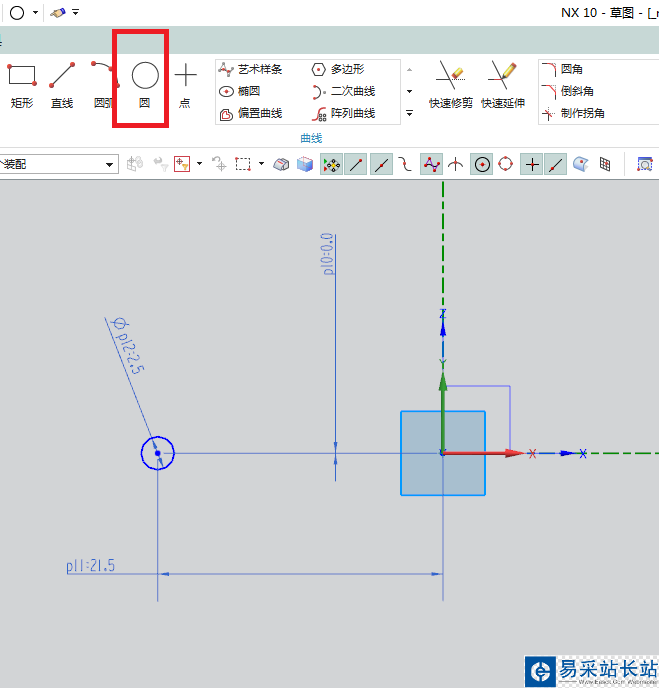

4、如下圖所示，成功進入草圖，激活圓命令，然后在縱軸的左邊隨手畫一個圓，然后雙擊修改圓的尺寸，圓的直徑為ø2.5，圓心距離橫軸的距離為0，距離縱軸的尺寸為21.5，然后點擊工具欄中 的 完成 圖標。

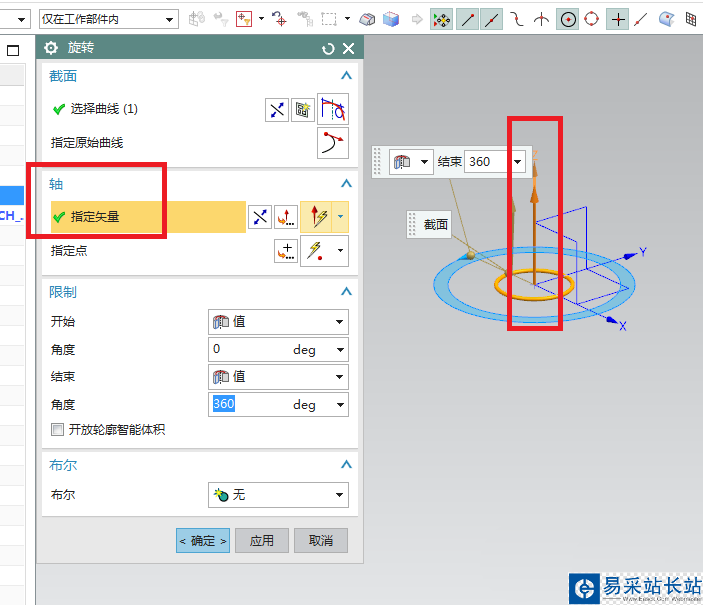

5、如下圖所示，回到旋轉對話框，點擊基準坐標系中的 Z軸為旋轉軸，看著預覽效果點擊 確定。

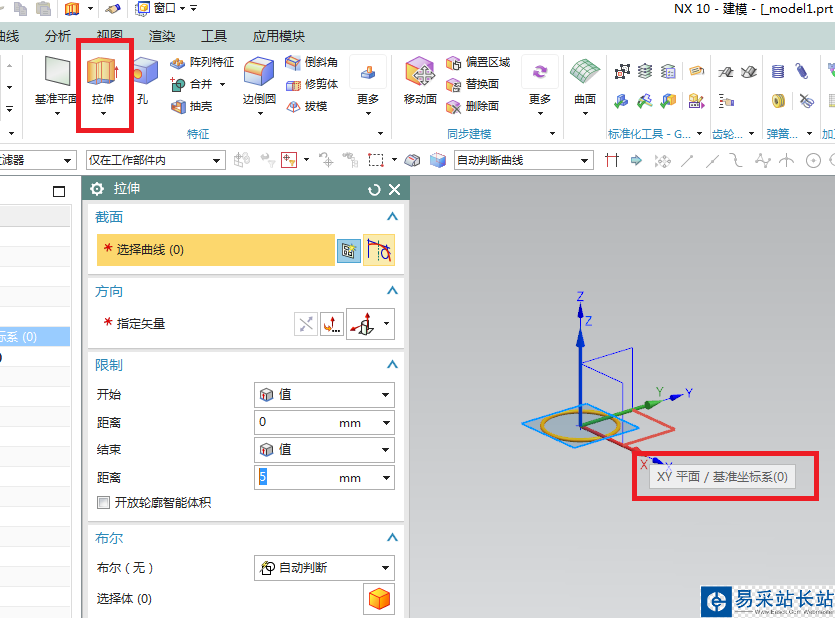

6、如下圖所示，點擊工具欄中的拉伸圖標，激活拉伸命令，然后點擊基準坐標系中的XY平面直接進入到草圖環境。

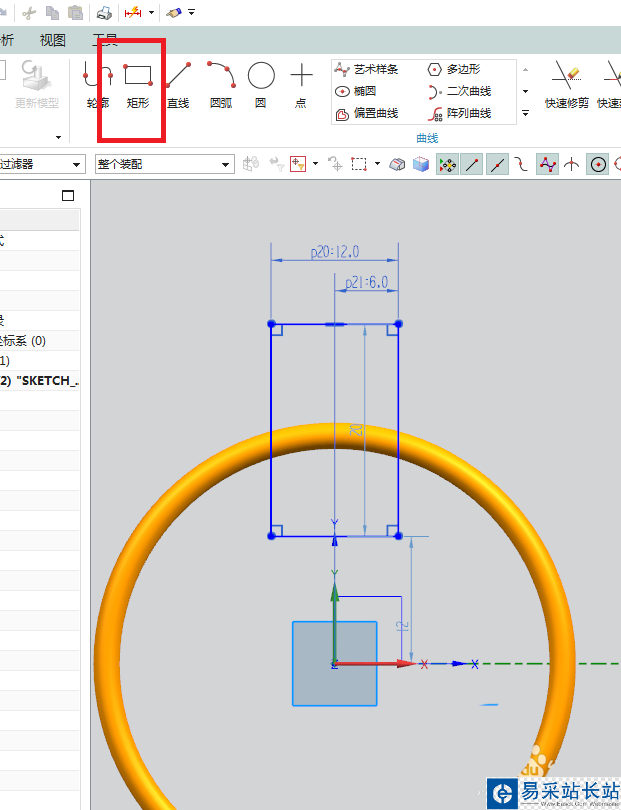

7、如下圖所示，點擊工具欄中 的 矩形圖標，激活矩形命令，然后隨手畫一個矩形，然后雙擊修改尺寸的標注，矩形的寬為12.0，矩形的右邊線距離縱軸6.0，點擊 完成。

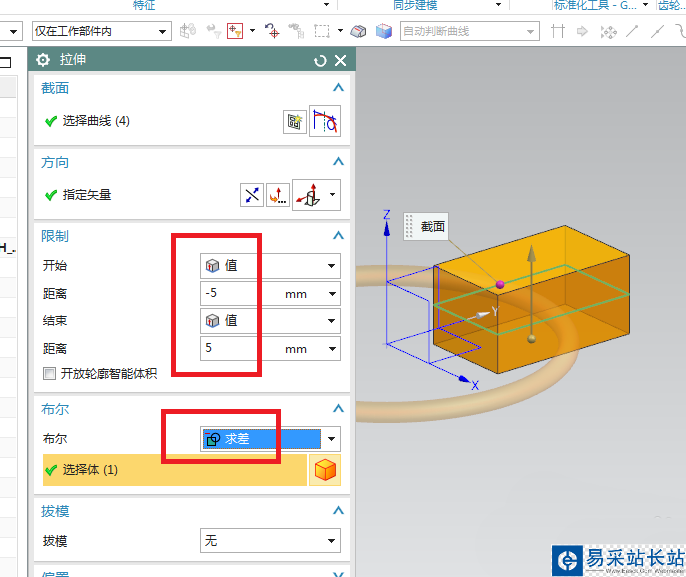

8、如下圖所示，回到拉伸對話框，兩邊設置限制，-5開始，5結束，布爾求差不能少，點擊確定。

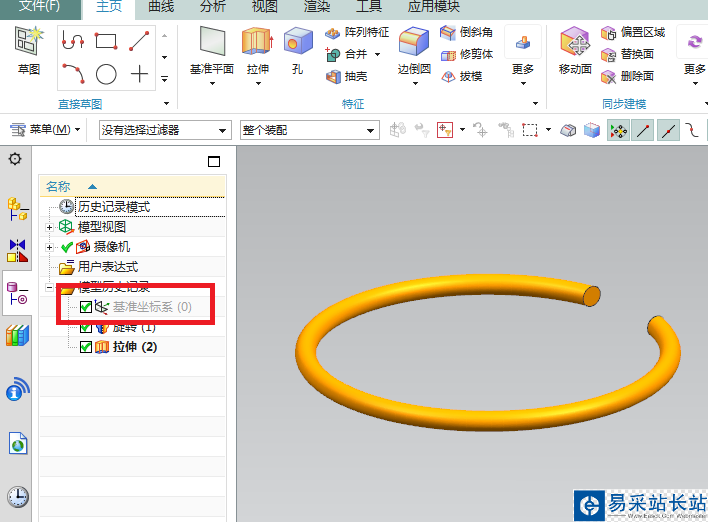

9、如下圖所示，隱藏基準坐標系這個應該不難吧。

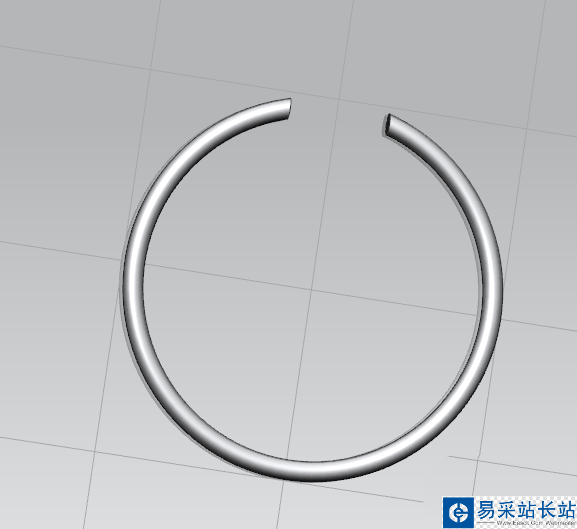

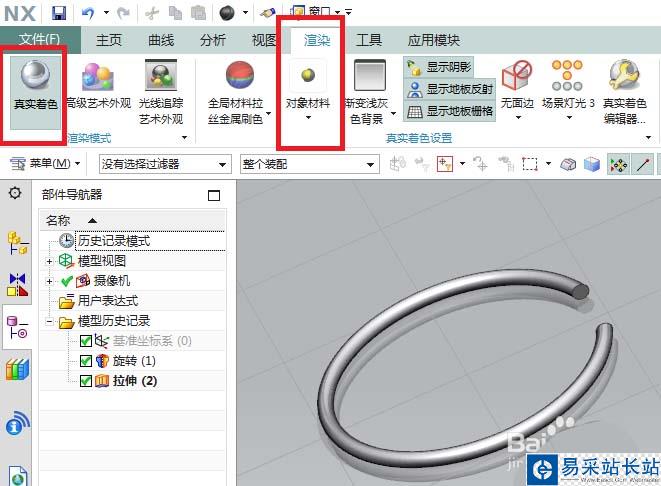

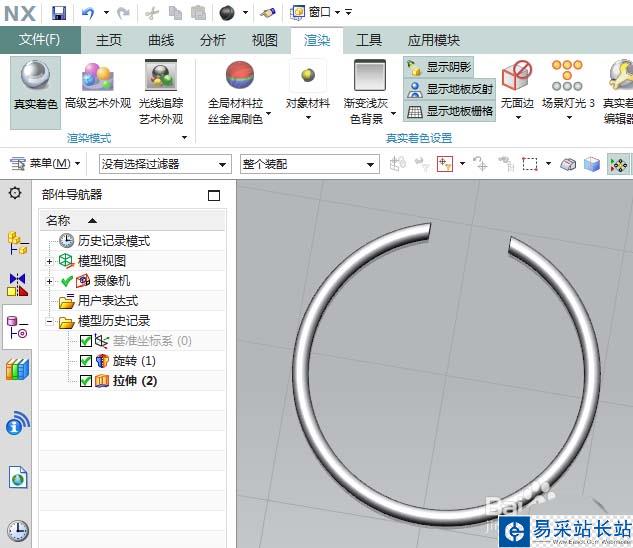

10、如下圖所示，點擊渲染中的真實著色，點擊 對象材料為鋼，最后就如下兩幅圖所示。

以上就是UG10.0建模鋼絲擋圈零件模型的教程，希望大家喜歡，請繼續關注錯新站長站。
