ProE掃描混合特征可將多個截面沿指定軌跡合成實體、曲面、薄板或切除材料等，下面我們就來看看實例教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

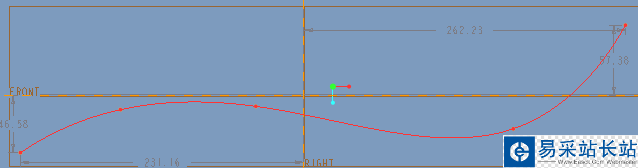

1、新建零件，先草繪出如下的曲線作為掃描軌跡。

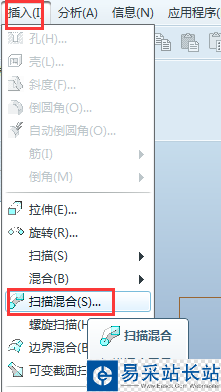

2、完成上述草繪后，退出草繪并進入零件狀態，依次點擊“插入”-“掃描混合”。

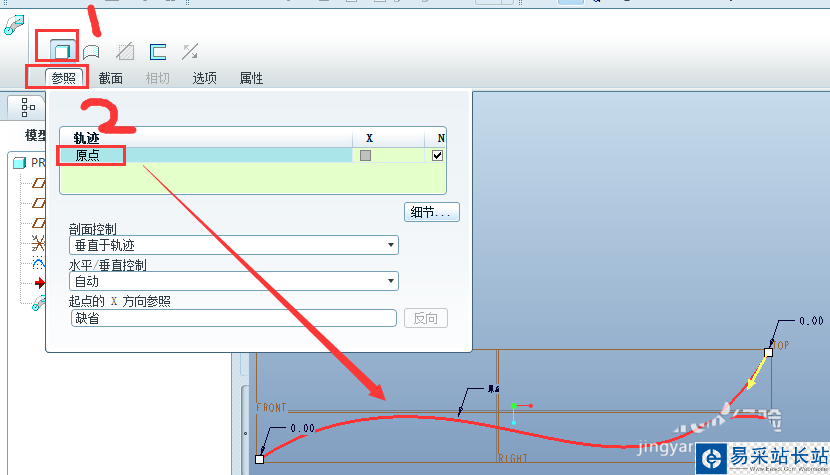

3、點擊“參照”，軌跡選取上述草繪完成的曲線。

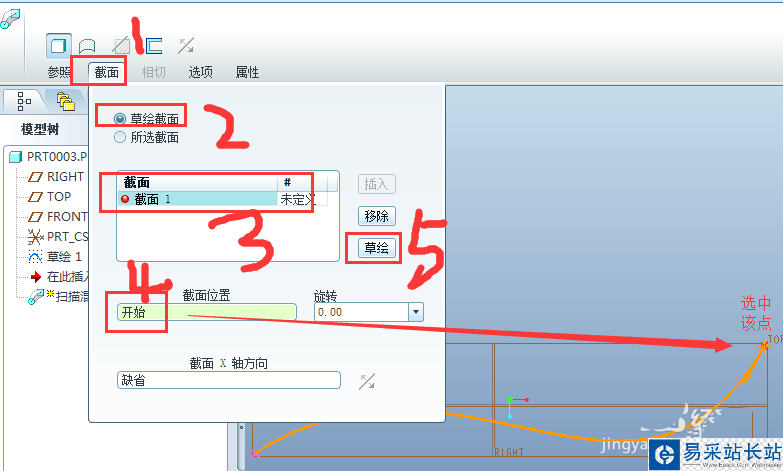

4、點擊“截面”，選取“草繪截面”，點擊“截面1”，點擊“截面位置”，選取軌跡起始點，然后點擊“草繪”。

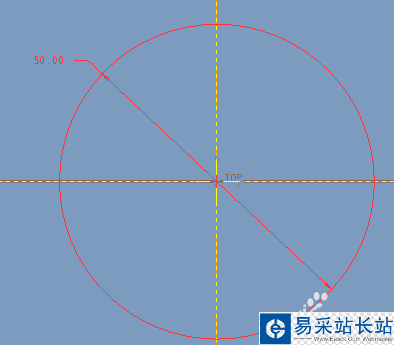

5、此時進入草繪界面，繪制直徑50的圓形，完成并退出該草繪。

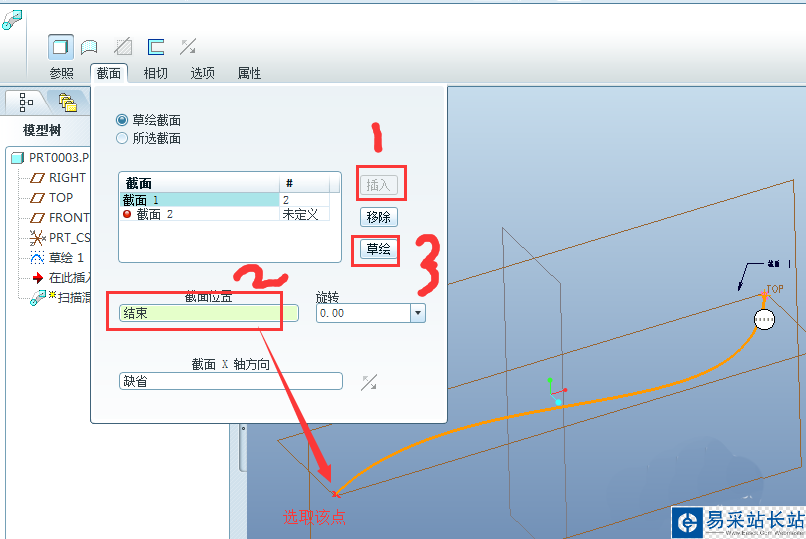

6、點擊“插入”，會多出“截面2”，點擊“截面位置”，選取軌跡終點，然后點擊“草繪”。

7、此時進入草繪界面，繪制直徑20的圓形，完成并退出該草繪。

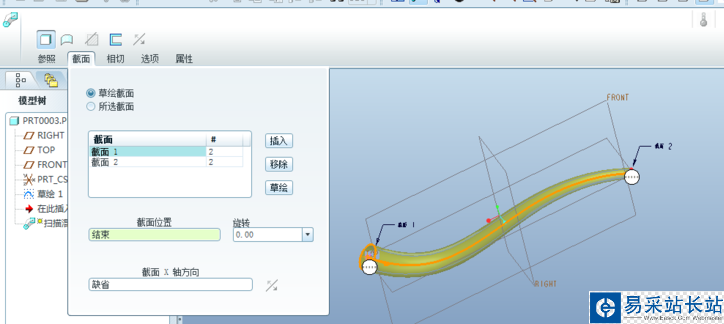

8、此時完成的掃描混合效果如下，點擊√完成。若要修改該掃描混合特征，只需右鍵點擊模型樹的“掃描混合”，彈出框選擇“編輯定義，即可進入第三步的掃描混合特征窗口，修改相應項即可。

以上就是ProE創建掃描混合特征的教程，希望大家喜歡，請繼續關注錯新站長站。
