Proe/Creo建模的時候，建造合適的平面作為參考，對完成建模非常重要。Proe/Creo的【基準平面】工具里，有穿過、偏移、平行、法向四種方式，但沒有旋轉，該怎么創建旋轉平面呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

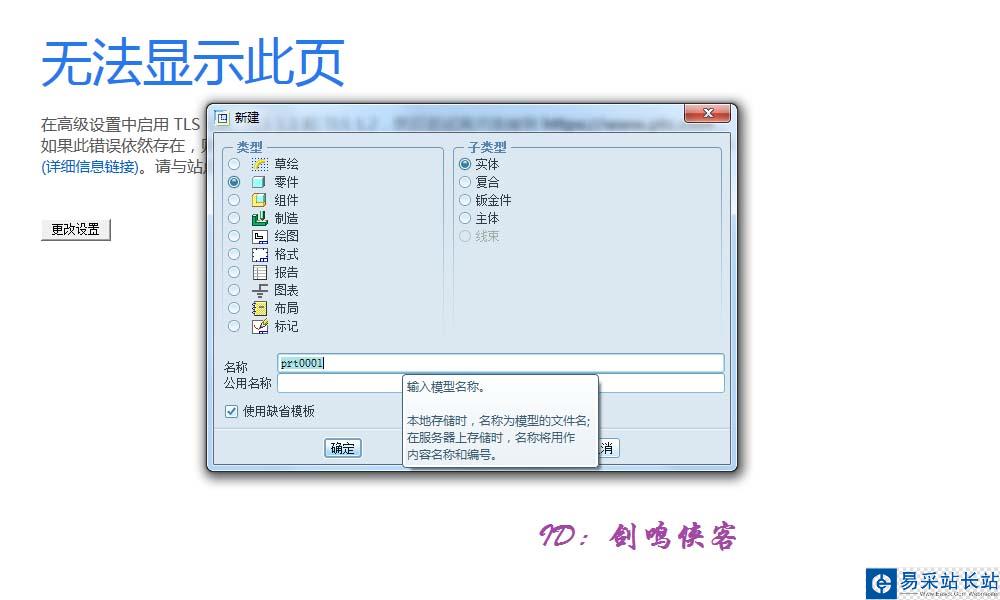

1、打開Proe/Creo軟件。進入界面后，創建一個新的零件，進入到零件設計界面。

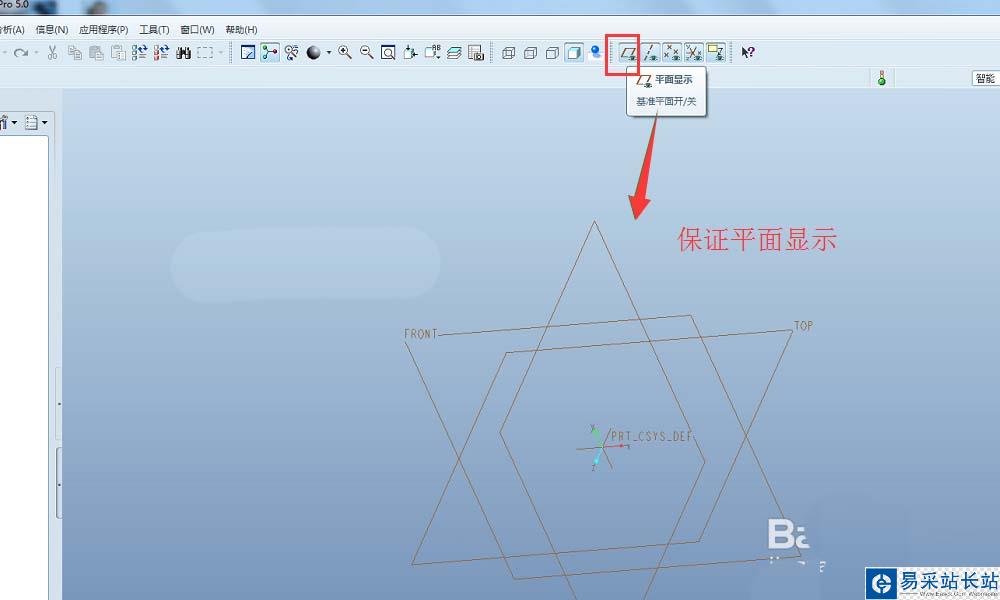

2、進入零件設計界面后，確保【平面顯示開關】為打開狀態，在屏幕上可以看到平面顯示。

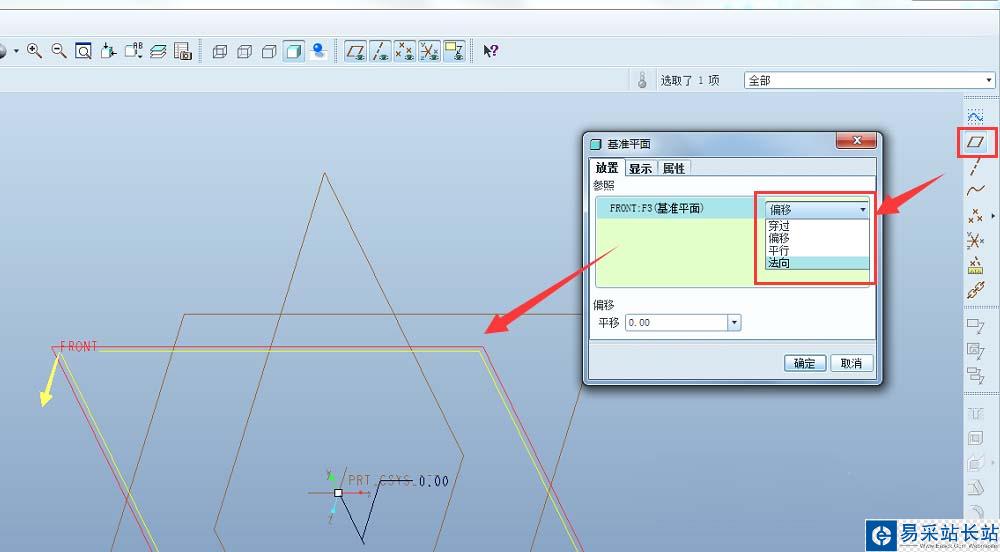

3、找到【平面】工具按鈕，點擊。彈出創建平面的對話框，我們選擇FRONT平面作為參考，可以看到【穿過】、【偏移】、【平移】、【法向】四種平面創建方式，但沒有旋轉。Proe/Creo中是通過偏移+基準軸的方式來實現旋轉平面的創建。

4、在Proe/Creo中，不能選擇坐標軸（X、Y、Z軸）作為創建旋轉平面的基準。所以，為了旋轉平面，我們必須創建一根基準軸。點擊【軸】工具按鈕，彈出創建軸的對話框。我們按住鍵盤Ctrl鍵，依次選擇FRONT和RIGHT平面，則獲得兩個平面的交線——軸A_1。

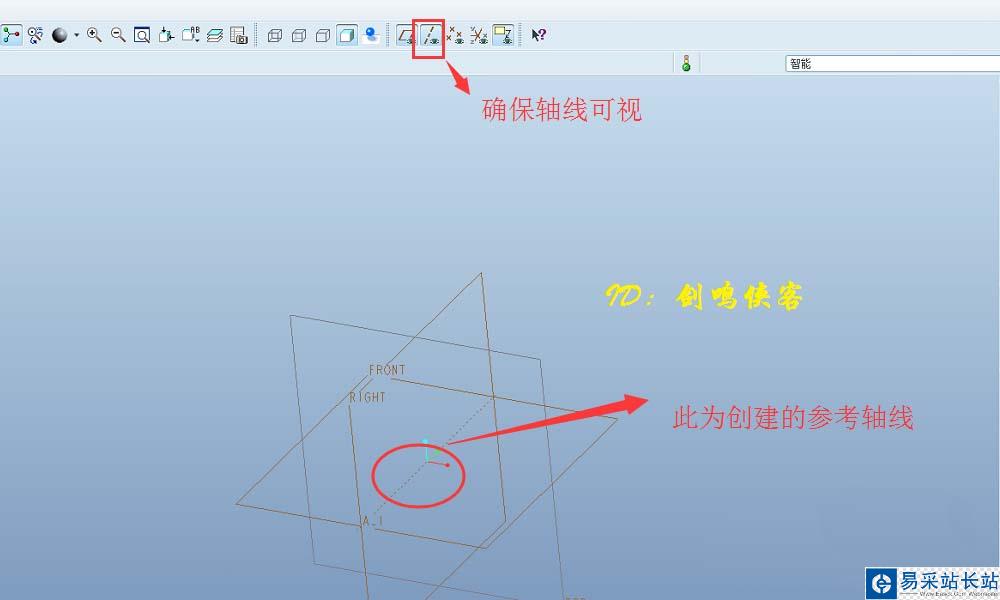

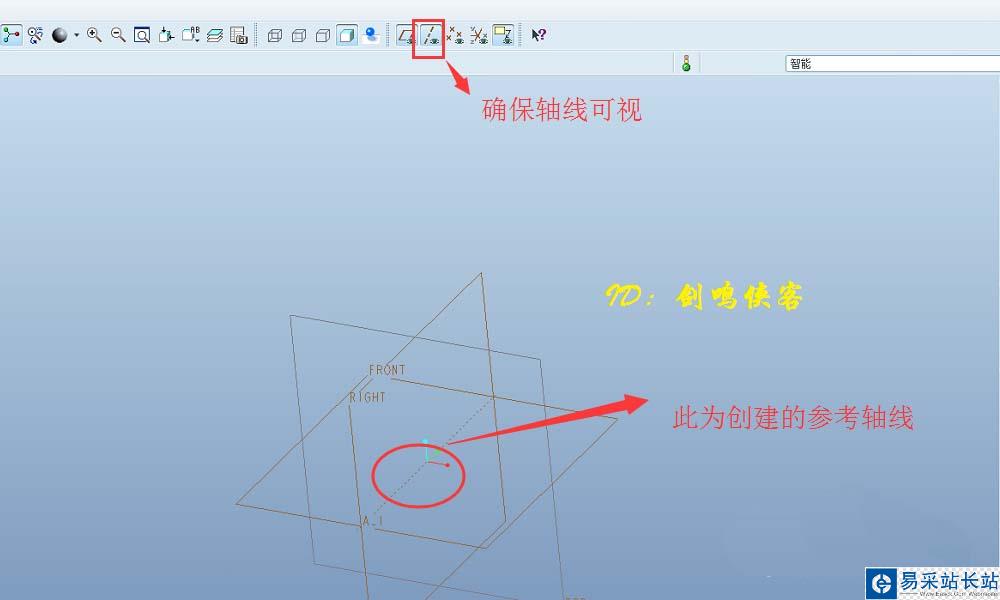

5、確保上面的【軸顯示】處于打開，在屏幕可以看到剛才創建的軸A_1。

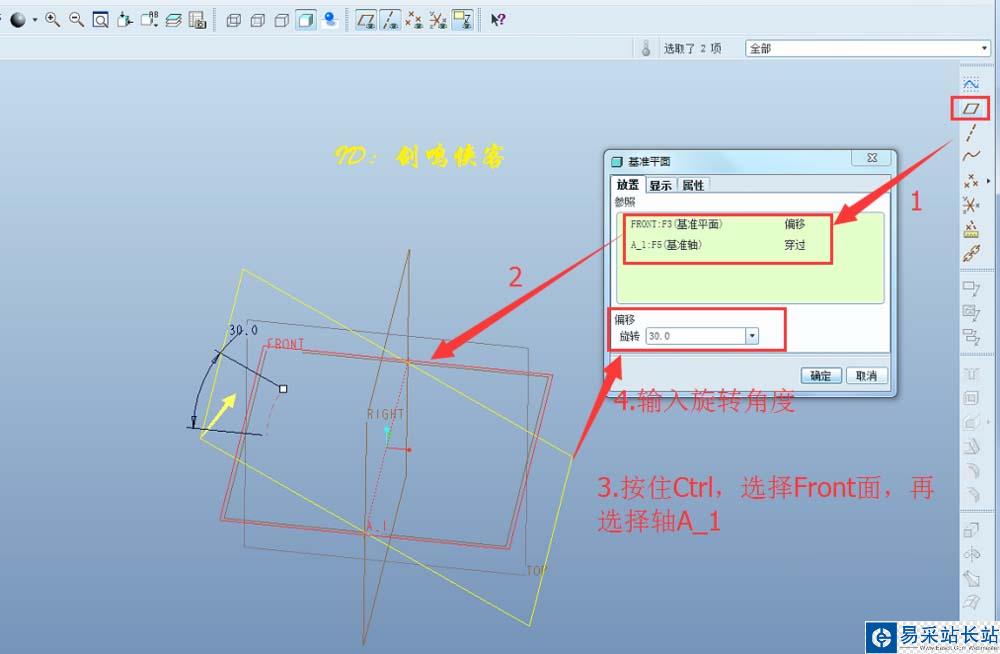

6、點擊【平面】按鈕，選擇FRONT平面作為參考，然后按住鍵盤Ctrl鍵，選擇軸線A_1，則在創建平面的【偏移】下方出現【旋轉】，輸入要旋轉的角度即可。然后按下確定，即可獲得我們所需的旋轉平面了

以上就是Proe/Creo創建旋轉平面的教程，希望大家喜歡，請繼續關注錯新站長站。
