在使用SolidWorks做3D設計中，在零件裝配好以后，我們通常要進行對裝配體的干涉檢查。但是在一個復雜的裝配體中，如果單單用我們?nèi)庋蹃頇z查零部件之間是否存在干涉的情況是十分艱難的，但是利用干涉檢查則可以方便的檢測出干涉的地方，下面以兩個簡單零件的干涉檢測來給大家演示一下怎么做SolidWorks的零件干涉檢測處理。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開SolidWorks軟件，如下圖

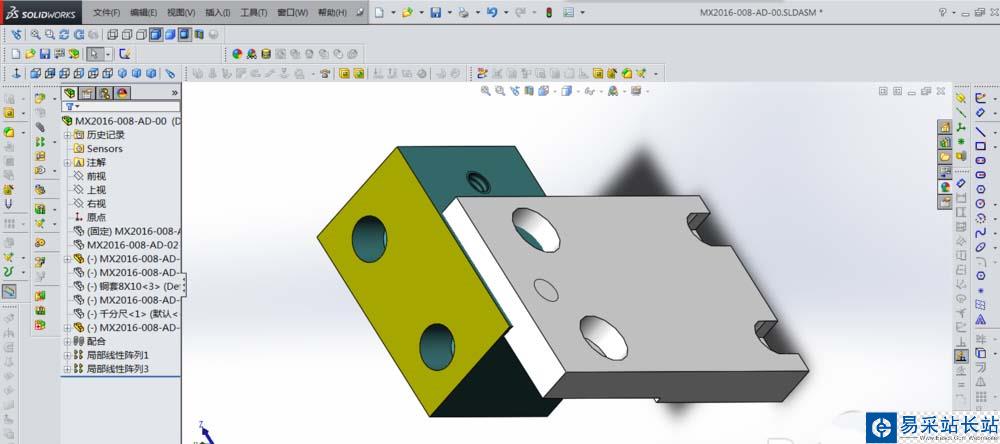

2、打開已經轉配好的裝配體，如下圖，（下圖以兩個簡單的零件代替裝配體）

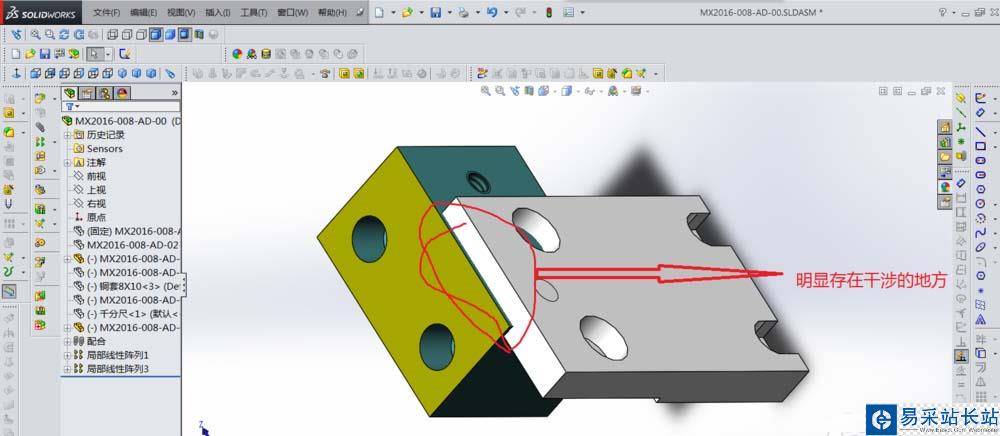

3、從圖中可以明顯看出，這兩個零件時存在干涉關系的，但是干涉的地方有多少呢？干涉體積又有多少呢？這就需要我們使用軟件來計算了。

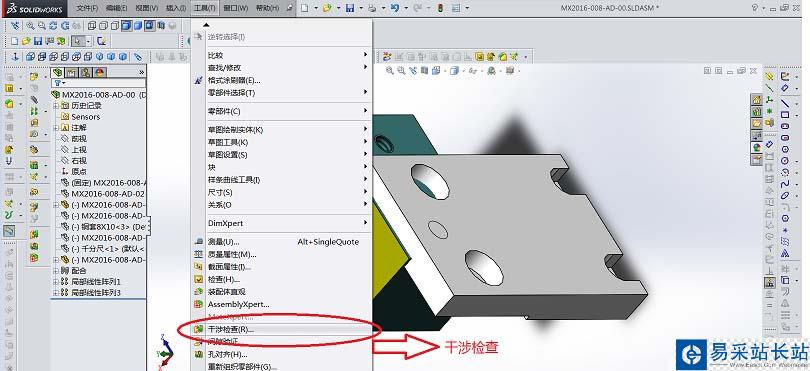

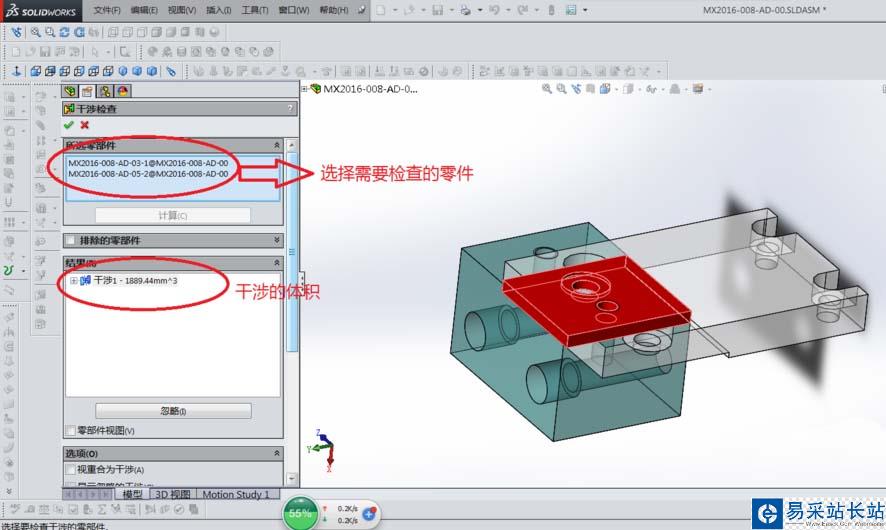

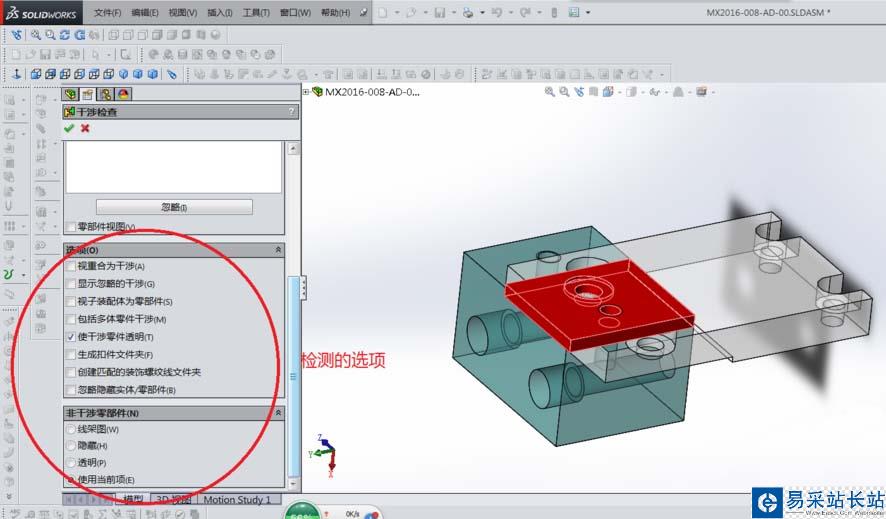

4、點擊菜單欄“工具”-“干涉檢查”，進入下圖界面，在界面中選擇適當?shù)倪x項，對零件進行相應的檢測。從中可以看出干涉的體積

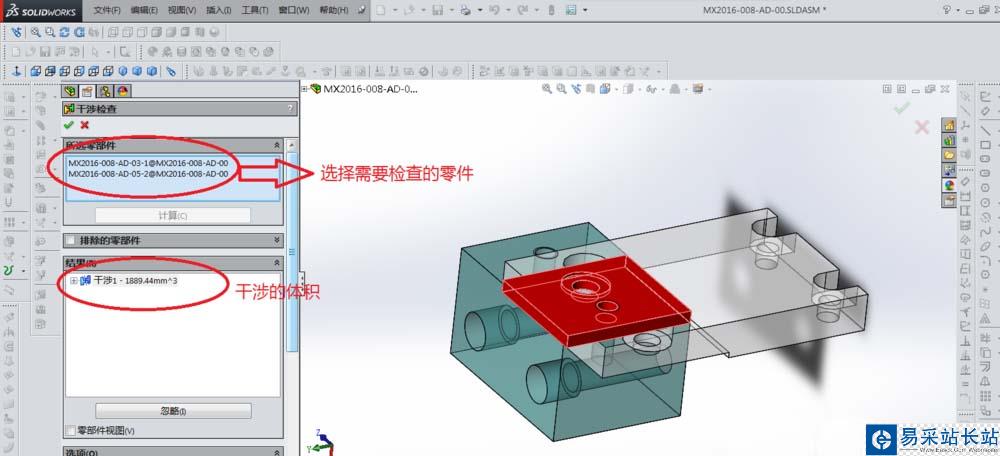

5、圖中紅色部分就是我們需要的干涉部分，簡單的零件檢測是這樣，同樣，復雜的裝配體也是這樣檢測。
