SolidWorks怎么建立基準軸?

2024-07-16 17:13:46
字體:
來源:轉載
供稿:網友

SolidWorks繪制零件時,時常需要建立基準軸,特別在畫旋轉體時?;鶞瘦S比基準面常用,那么SolidWorks如何建立基準軸呢?下面與大家一起分享。

1、運行Solidworks軟件:鼠標左鍵雙擊Solidworks軟件的快捷方式圖標,進入Solidworks界面。

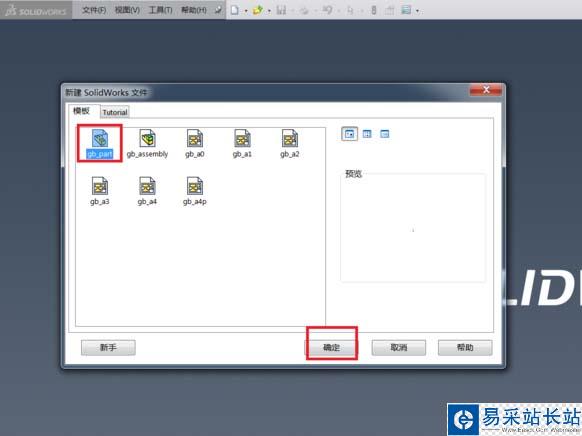

2、新建零部件:進入Solidworks界面后,鼠標左鍵單擊文件--新建--零件--確定。

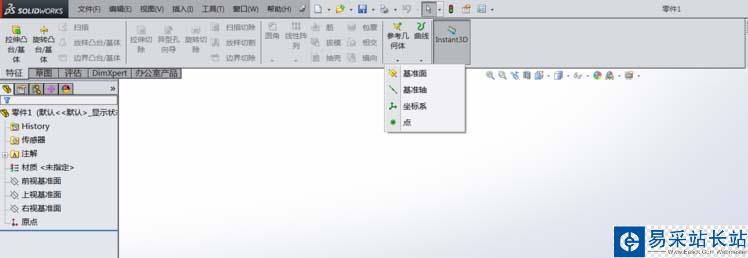

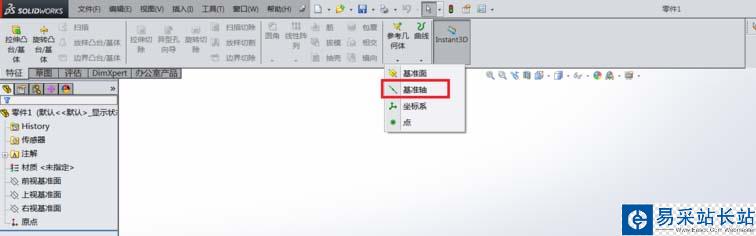

3、建立基準軸:單擊“參考幾何體”下拉列表,選擇基準軸。

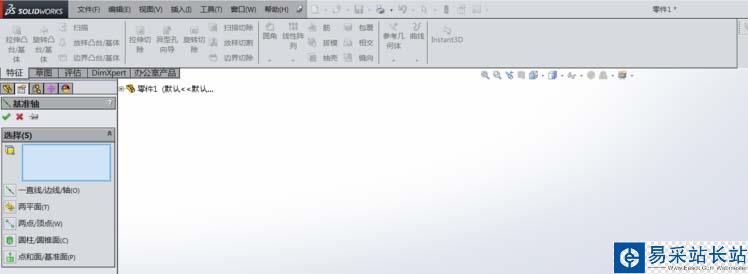

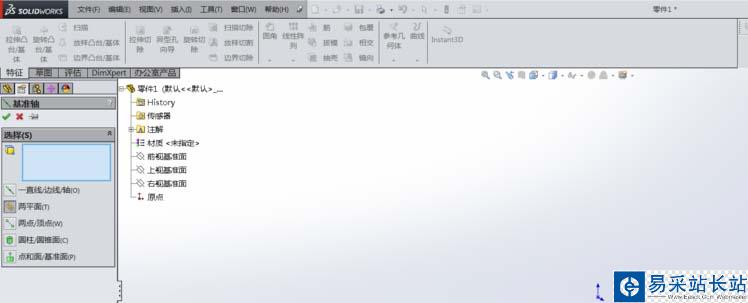

4、基準軸定義:單擊基準軸之后,界面左側跳出基準軸的對話框,五個確定直線的選項根據情況進行選擇。此處選擇兩平面,以后視基準面和上視基準面為參考(參考也可以為自己畫的零件的點或線或面)。

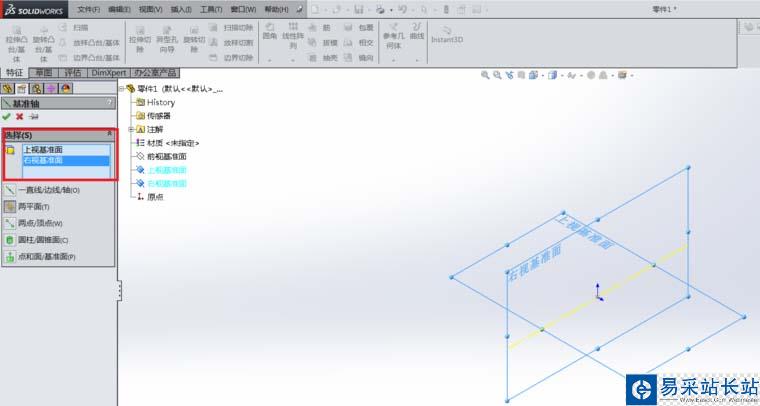

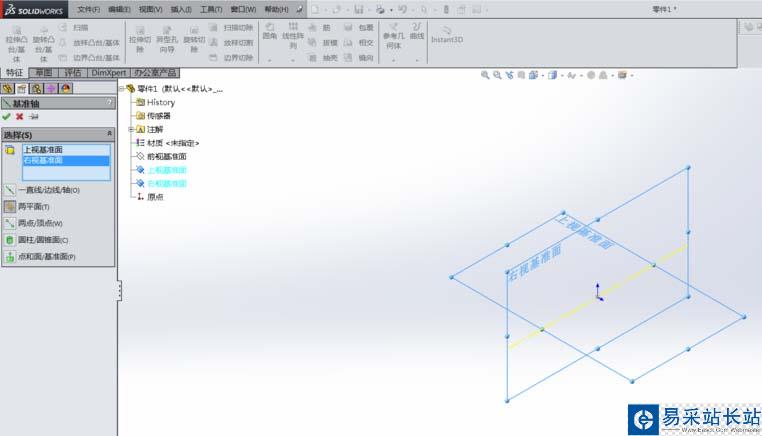

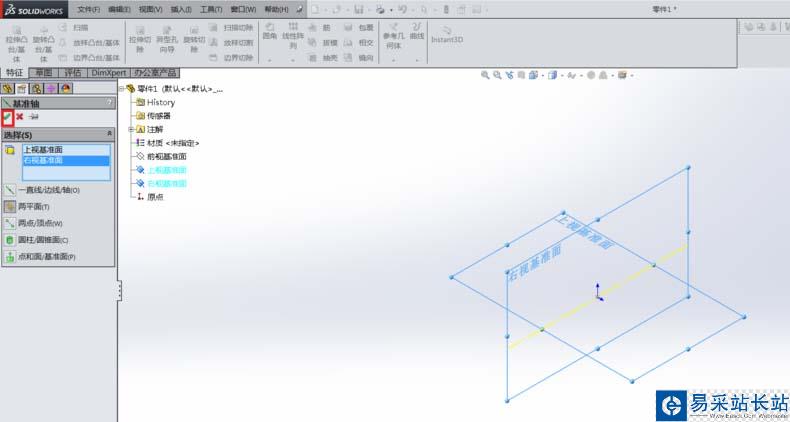

5、兩平面:分別選擇后視基準面和上視基準面。此處為參考,也可以選擇其他定義項。

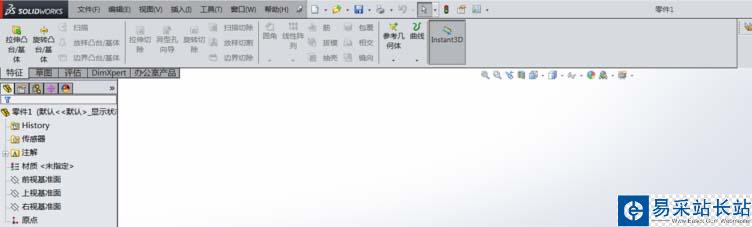

6、基準軸選項確定:兩平面設置好后,單擊√退出。

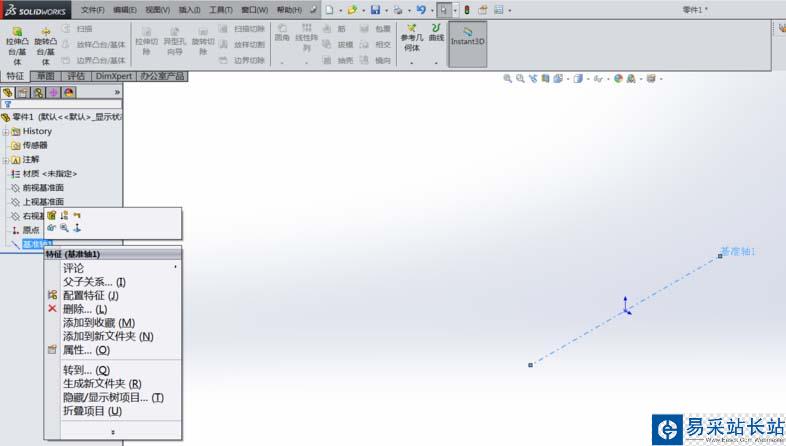

7、基準軸修改:單擊基準軸,選擇編輯,即可進入修改。
