如何對CAD圖紙中未封閉區域進行填充圖案操作呢？接下來就與大家分享一下利用CAD編輯器對圖像中未封閉區域進行填充的方法。

軟件名稱：迅捷CAD編輯器專業版 v6.2.0.2 官方安裝版軟件大小：1.01MB更新時間：2019-05-05

1、對于CAD圖紙中開放區域的填充方法，其基本思路是通過繪制輔助封閉區域實現填充圖案操作。對此先先選擇繪圖工具。如圖所示：

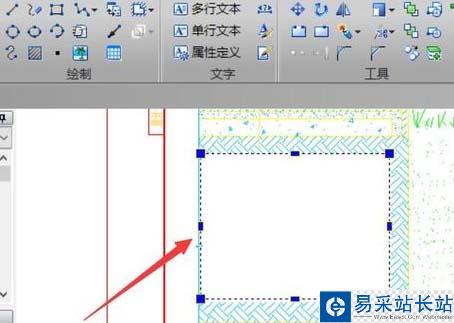

2、接下來就可以利用繪圖工具對開放區域進行“封閉化”處理，即繪制由于填充圖案的與目標對象相重疊的封閉區域。

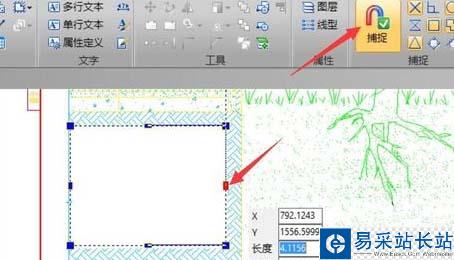

3、為了實現對特定區域的最佳填充效果，我們可能需要借助“捕捉”工具對所繪制折圖形進行精確調整。如圖所示：

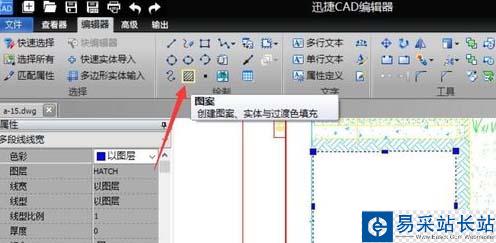

4、待完成封閉區域的微調操作后，我們就可以在選中封閉區域的同時，在“編輯器”選項卡-“繪制”列表中點擊“圖案”按鈕。

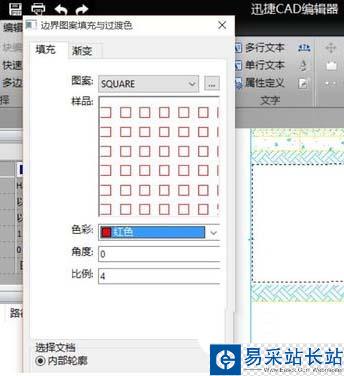

5、此時將彈出如圖所示的“填充圖案”窗口，切換到“圖案”選項卡，點擊“類型”下拉列表以選擇相應的填充圖案。

6、最后就完成了區域圖案的填充操作，之后我們還需要選中之前的輔助區域線條，并進行刪除操作，之后才完成了整個開放區域的填充操作。
