solidworks 焊接件建模可以快速的建立一個焊接的型材件,避免的麻煩的裝配過程,并且在工程圖中可以建立焊件表格,明確焊接的過程.是一個可以提高效率的工具.

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、調用焊接命令到界面中:視圖/工具欄/勾選焊件

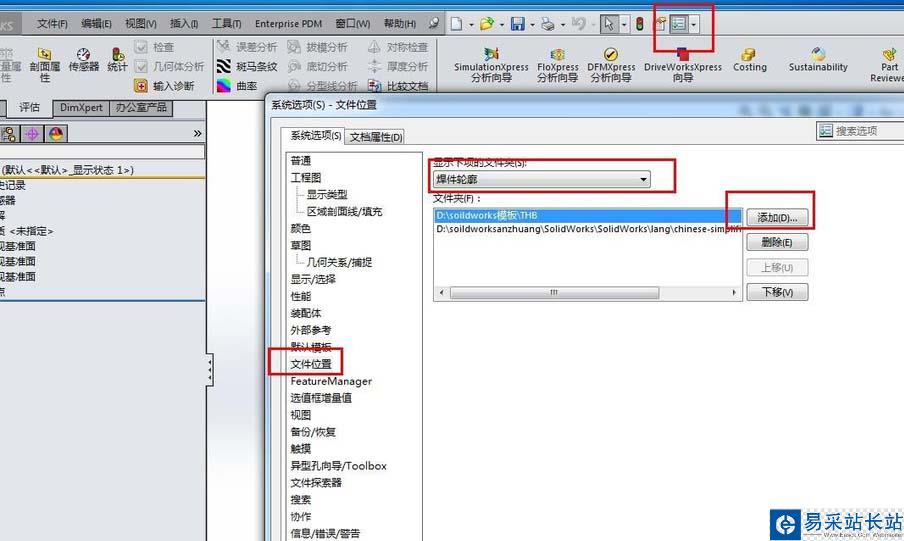

2、設置焊接輪廓文件夾:選項/文件位置/焊件輪廓/選擇建好的文件夾

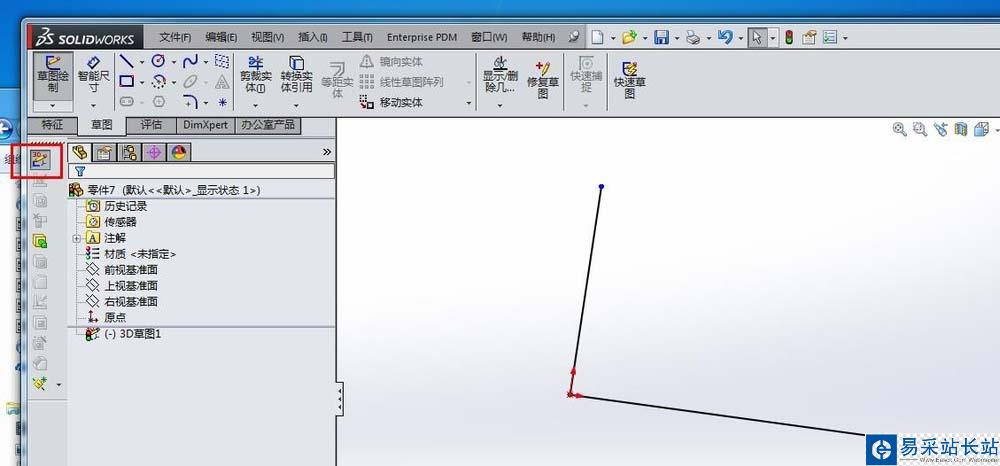

3、繪制3D草圖:3D草圖(同繪制2D草圖一樣,注意空間相對的位置及尺寸)

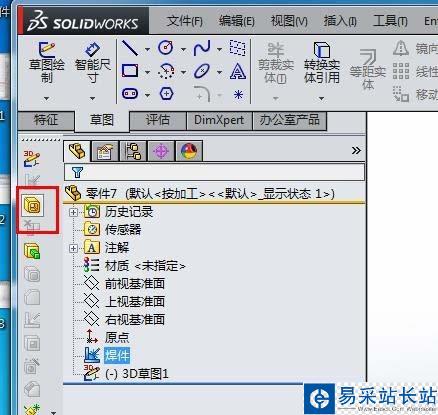

4、選擇焊件命令按鈕

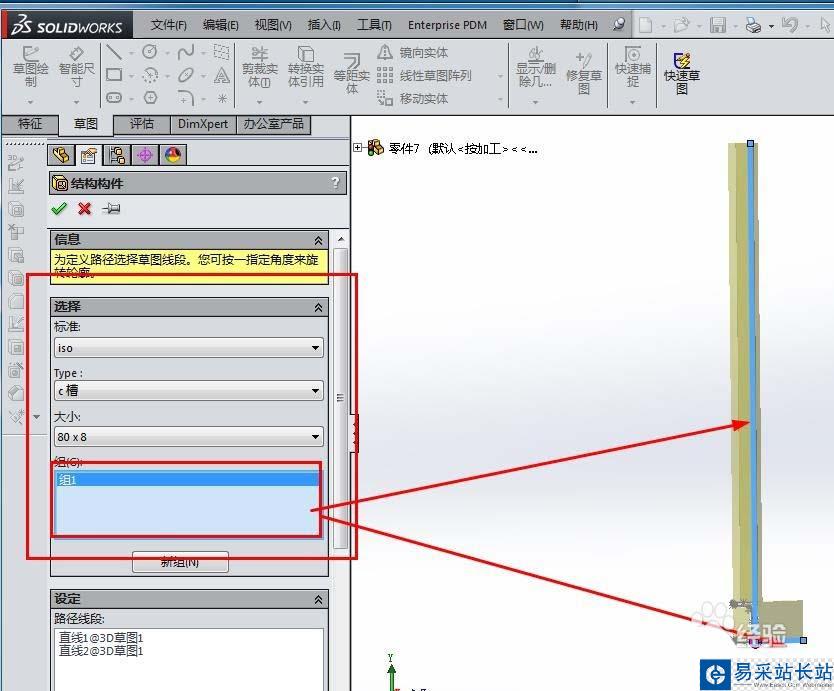

5、依次選擇所需的輪廓和草圖

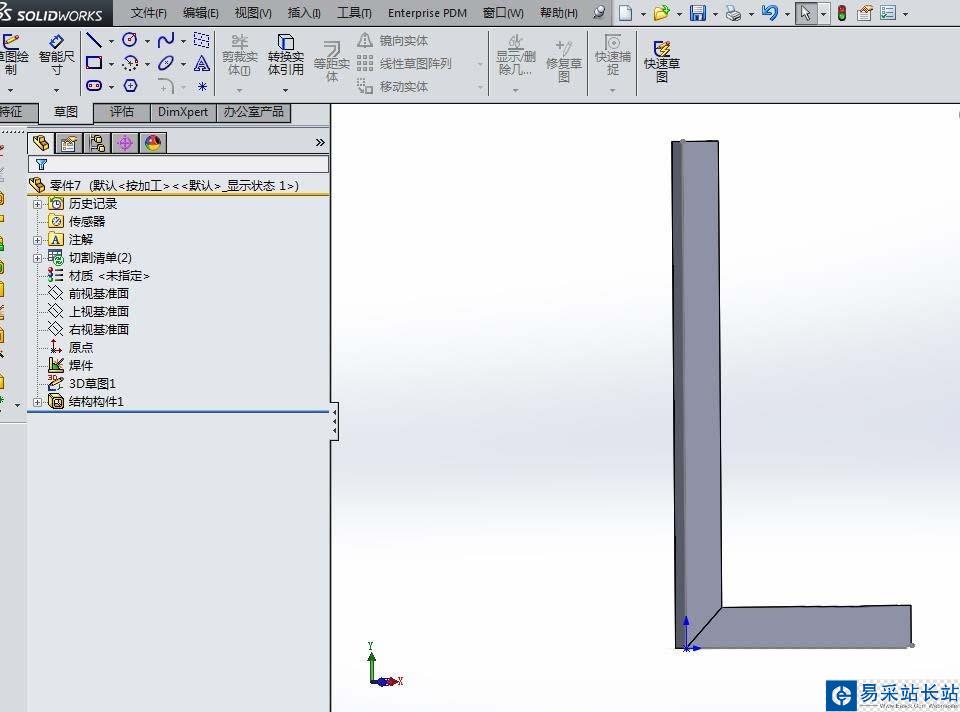

6、點擊確認,這個焊接件就完成了.可以給他賦予材料等屬性
