很多CATIA的初學者，看到羅盤以為只是顯示當前零件相對坐標系的位置的，其實CATIA種羅盤有很多功能，如果靈活運用對日常工作中方案制作、爆炸圖、精確移動零件等幫助很大。本次就重點講解一下旋轉和移動零件的功能。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、啟動CATIA，打開需要調整（旋轉或者移動）的零件。

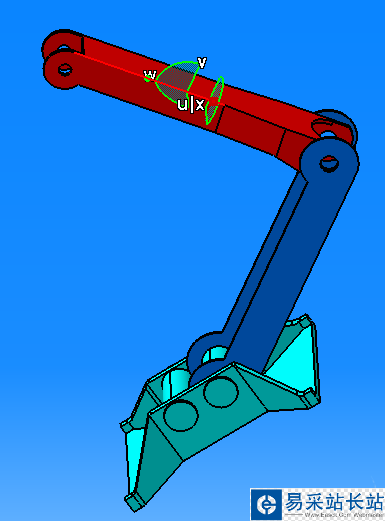

2、點擊羅盤原點（紅色點），然后拖動羅盤到零件的任意平面，到達需要的位置后釋放鼠標。此時坐標系由XYZ變?yōu)閁VW（坐標系顏色變成綠色）；

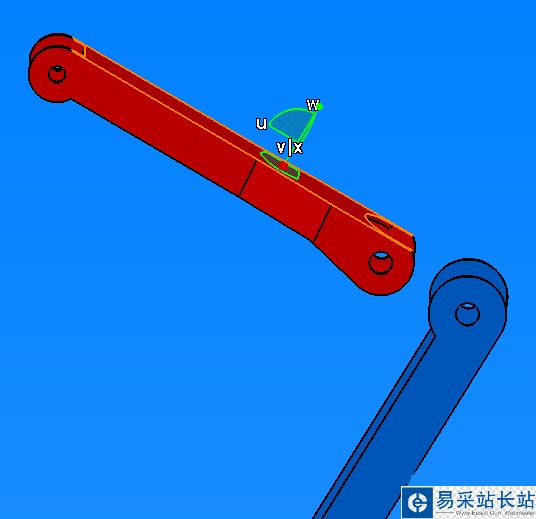

3、點擊U軸，拖動坐標系到合適位置釋放就可以了；移動后效果如下。如果要返回原位置Ctrl+Z即可復位；

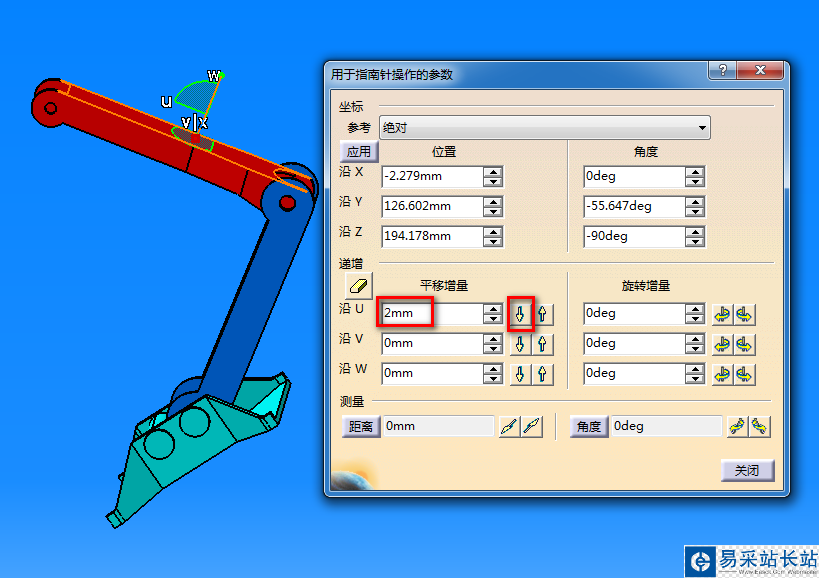

4、如果需要精確移動零件，雙擊坐標系，彈出對話框，可以輸入數值，比如沿U向移動2mm,輸入2，再點擊箭頭即可移動，箭頭向上表示向該軸正方向移動，箭頭向下表示向該軸反方向移動；

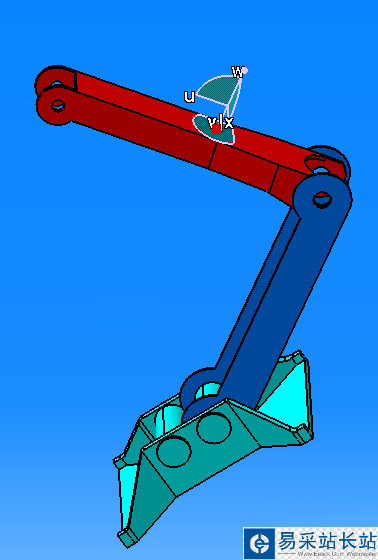

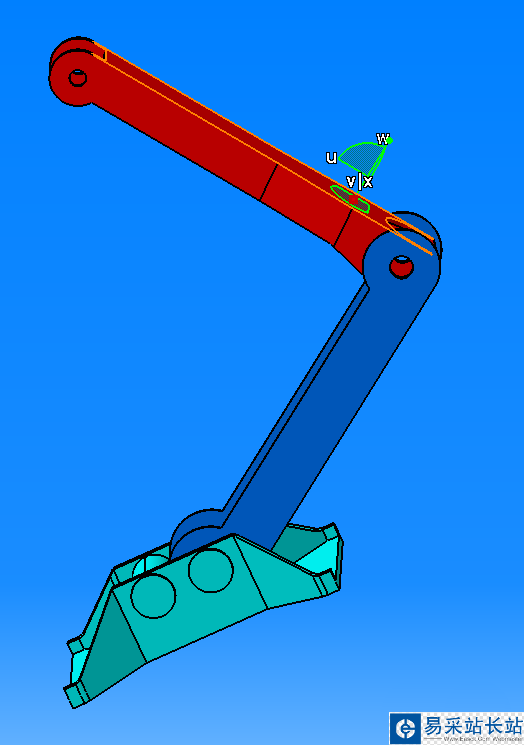

5、旋轉零件方法同上。

6、特別說明：如果移動后羅盤顏色變成淺灰色，就說明移動失敗，需要重新移動。
