本篇經驗主要講CATIA中如何進行凹槽操作，凹槽為凸臺拉伸的反作用效果，為在實體上進行切削類操作。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、首先確定需要進行凹槽的平面。圖中為已經存在的實體模型，我們將在其表面創(chuàng)建一個凹槽特征。

2、點擊草繪按鈕，草繪圖形為機械零件設計中實體特征的根本。

3、選擇進行草繪的平面，進入草繪界面。

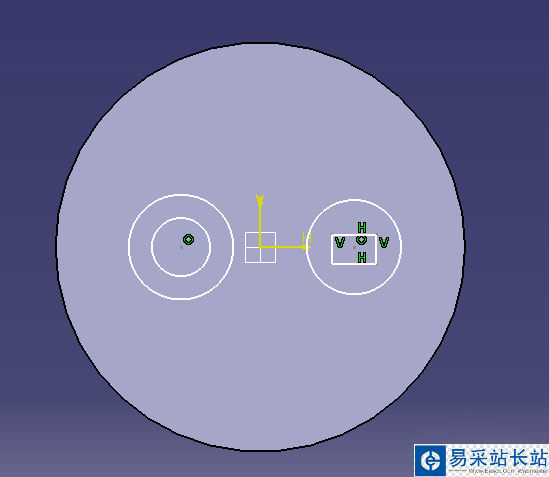

4、在草繪界面繪制凹槽的草繪形狀，如圖所示，我們繪制一個雙環(huán)標志。圖中白色線條即為我們草繪形狀，注意它形成的凹槽特征。

5、點擊完成退出草繪界面，如果完成的草繪圖形是不封閉的，凹槽特征將不會成功創(chuàng)建。

6、選擇凹槽特征按鈕。

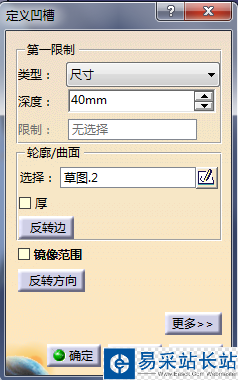

7、凹槽工具自動選擇剛剛繪制的草圖，如果沒有選擇的話，自己可以選中輪廓曲面處選擇繪制的草圖。輸入要制作凹槽的深度。點擊確定。

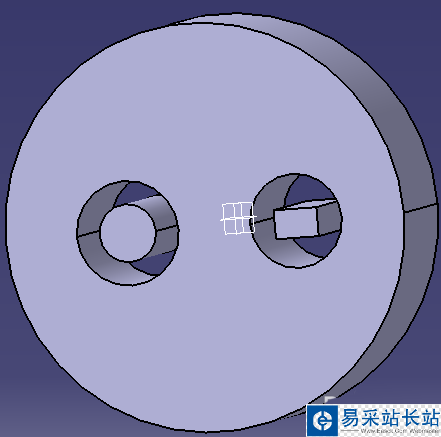

8、完成的凹槽特征如圖所示。
