PROE做好的模型想要貼圖，該怎么貼圖呢？下面我們就來看看詳細的教程，很簡單，適合新手學習。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

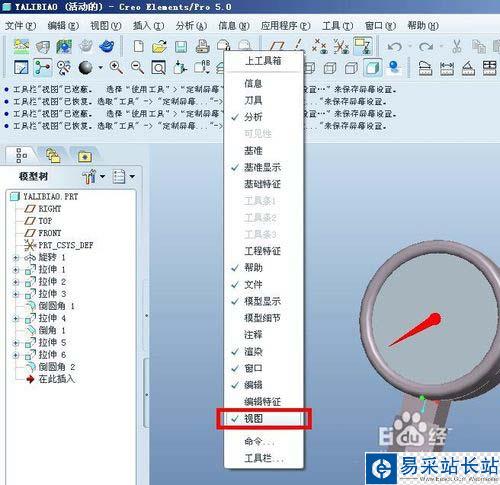

1、打開要貼圖的零件，順便看看你的PROE有沒有外觀庫按鈕，如果沒有，在上面任意地方單擊右鍵，勾上“視圖”

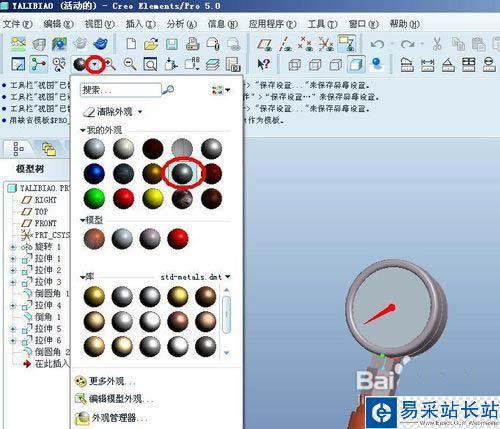

2、點擊外觀庫按鈕右邊的三角形，在彈出的下拉菜單里選擇一種外觀（不要選第一個）

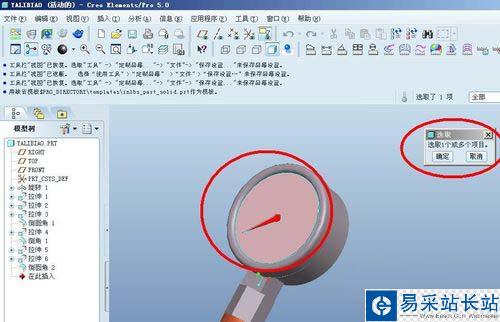

3、此時會彈出一個提示選取一個或多個項目，選擇你要貼圖的面，然后點確定

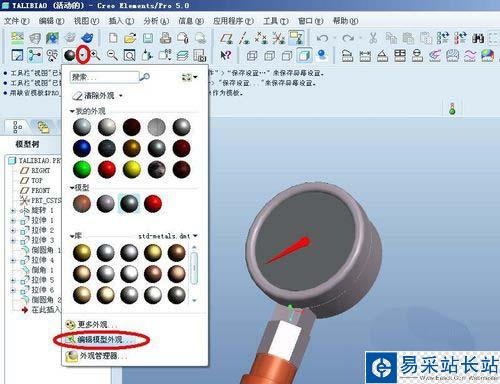

4、上色成功后再單擊“外觀庫”旁邊的小三角，在彈出的下拉菜單中單擊“編輯模型外觀”

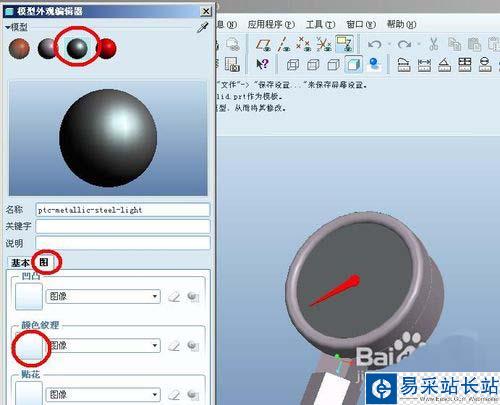

5、在彈出的“模型外觀編輯器里”單擊“圖”選項卡，再點擊“顏色紋理”下的空白，選擇貼圖文件（JPG、BMP、GIF等）。

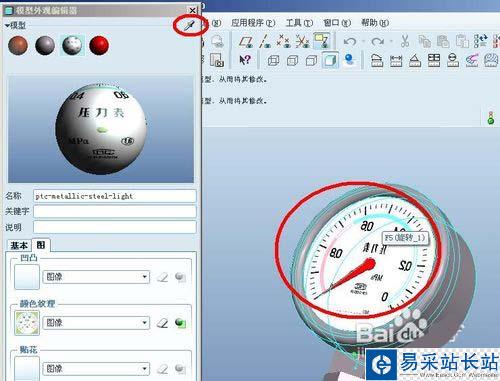

6、選擇好貼圖文件后零件上應該還看不到效果，單擊右上角那只筆，然后再點一下要貼圖的面，確定。現在就能在模型上看到效果了。但是可能位置、方向不太理想，沒關系接下一步。

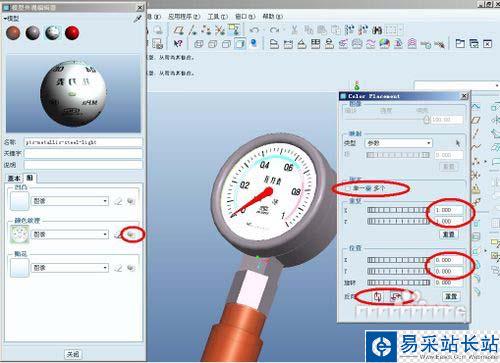

7、單擊編輯顏色位置放置（顏色紋理后面有個小球），在彈出的選項卡里面調整方向、大小、數量等。

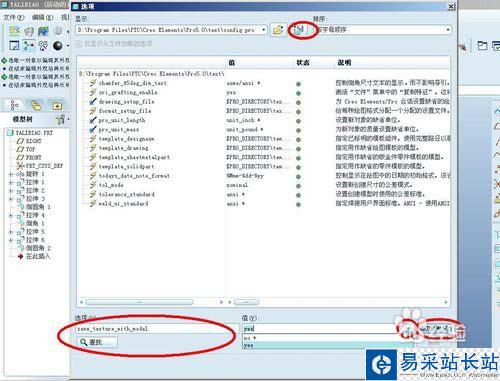

8、確定后就可以把外觀管理器關了，是不是看到效果了？但是別慌，還沒完，現在的貼圖就算你保存了文件但是在PRO/E重新啟動后貼圖還是會消失，我們需要保存貼圖狀態。點工具—選項在彈出的對話框的左下角“查找”上面輸入save_texture_with_model再點查找，將右邊的值改為YES，再點“添加/更改”，然后保存一次配置文件副本，應用-關閉。

9、好了，現在保存零件后關閉PROE 再打開也會有貼圖了。

以上就是PROE給零件模型添加貼圖的教程，喜歡的朋友可以學習一下。
