CAXA在繪制二維圖標注尺寸時，經常需要標注兩點之間的距離，但圖中往往不是孤立的兩點，在標注時很難選到自己想要標注的部位，該怎么辦呢？下面我們就來分享一個小技巧，請看下文詳細介紹。

軟件名稱：CAXA協同管理 2013 r2 簡體中文安裝免費版軟件大小：1.78GB更新時間：2016-01-18

一、孤立兩點間的距離標注

1、孤立兩點間的距離標注比較簡單，為了方法完整性，這里簡單介紹。選擇【尺寸標注】，依次選擇第一個和第二個點，當鼠標上下移動后確定時，標注的為水平距離；當鼠標左右移動后確定時，標注的是豎直距離；要標注兩點間距（直線距離）時，需要在標注時，在左下方將標注狀態從【正交】改為平行即可成為兩點距離。

二、線段端點到直線的距離標注

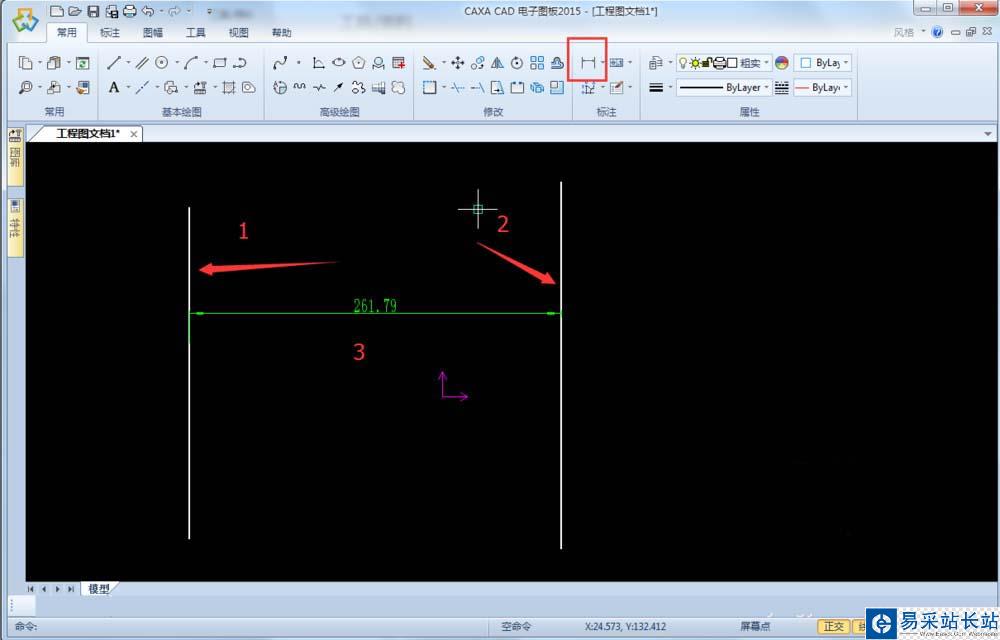

1、當兩條直線平行時，一個點到另一條直線的距離即為兩條直線間的距離，此時可以直接依次選擇兩條直線，即可標注出一條線段端點到另一條直線的距離。

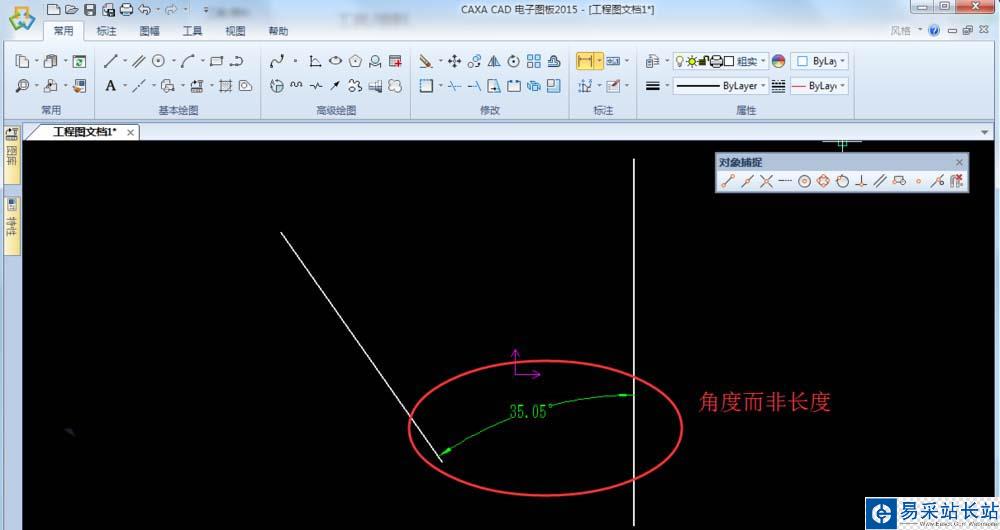

2、對于不平行的兩條直線，對于版本較低的CAXA圖版，當要標注一條直線的端點到另一條直線的距離時，往往會標注出兩條直線的夾角，而非端點到直線的距離。（當然，高版本的CAXA對象捕捉功能比較完善，打開對象捕捉功能可以直接實現。）

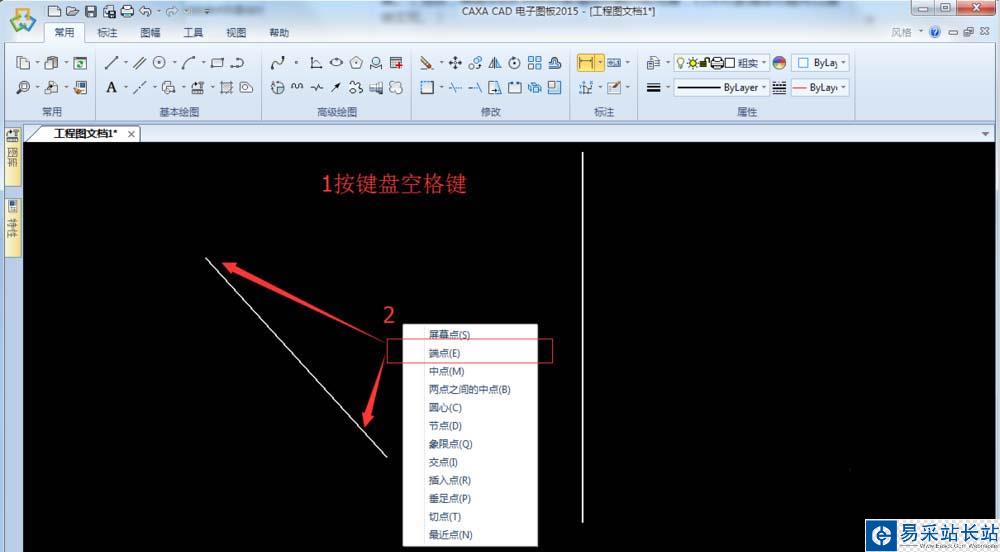

3、當不能成功捕捉直線端點時，就需要應用空格鍵來完成對象捕捉。方法是，在點擊完【尺寸標注】時，先點擊鍵盤空格鍵，則會彈出一個對話框，里面可以輔助捕捉各類點，很方便，這里還是以捕捉端點為例，點擊【端點】，然后點擊線段端點處即可鎖定該端點，注意，在點擊端點拾取后，點擊直線時會先捕捉離鼠標近的端點，在選擇時要注意。

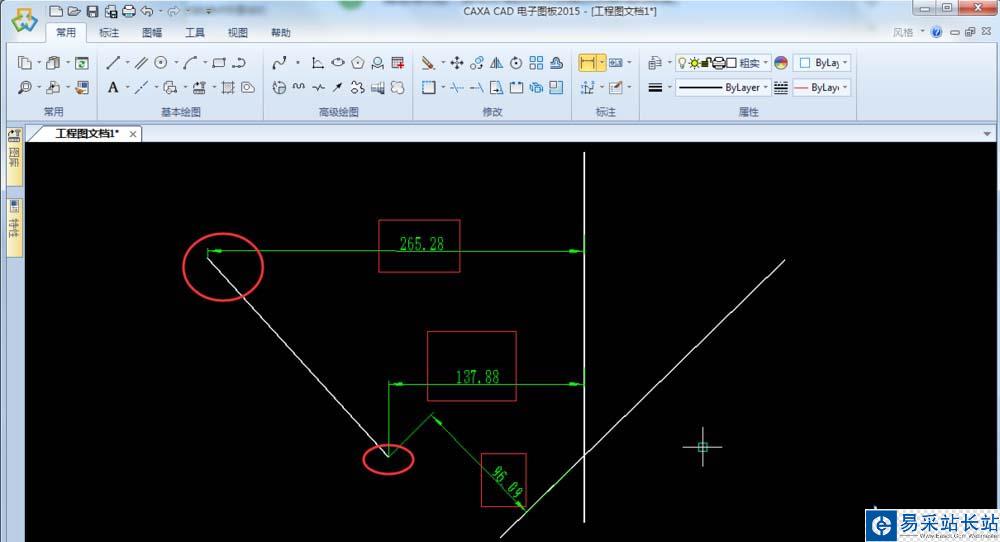

4、捕捉成功后，即可方便的標注出端點到直線的距離。

三、交點間的距離標注

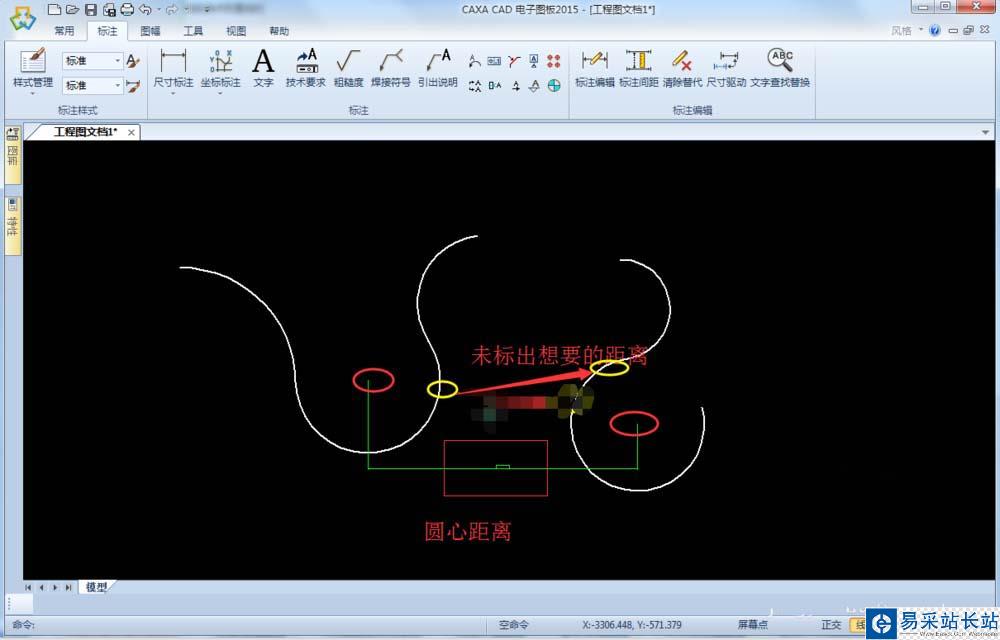

1、有時，當存在一些相切的線條而需要進行標注兩點距離時，往往選不到自己想要選擇的部位，例如，要標注下圖中兩個切點間的距離時，選擇圓弧后往往會標注為兩個圓心間的距離。

2、這時應該巧用空格鍵。點擊【尺寸標注】后，按下空格鍵，選擇【交點】，先選擇一條曲線，再選擇另一條與之相交的曲線，則第一個交點就找到了；之后再按下空格鍵，繼續選【交點】，同理，依次選擇另外兩條相交的曲線，得到第二個交點。
