CAXA中想要設計圖幅，該怎么設計呢？下面我們就來看看詳細的教程。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大小：966.7MB更新時間：2015-01-26

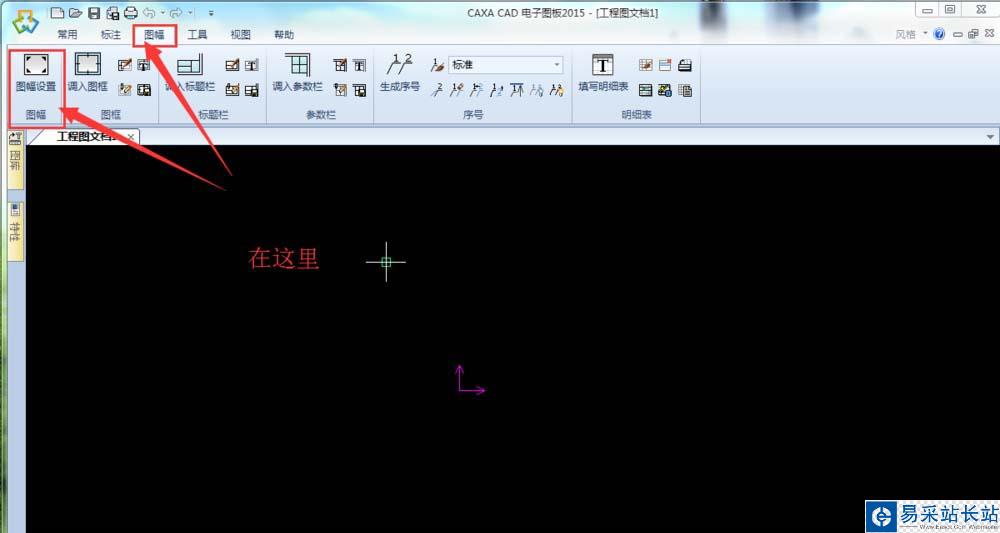

1、打開CAXA2015電子圖版。在主菜單欄，找到【圖幅】。

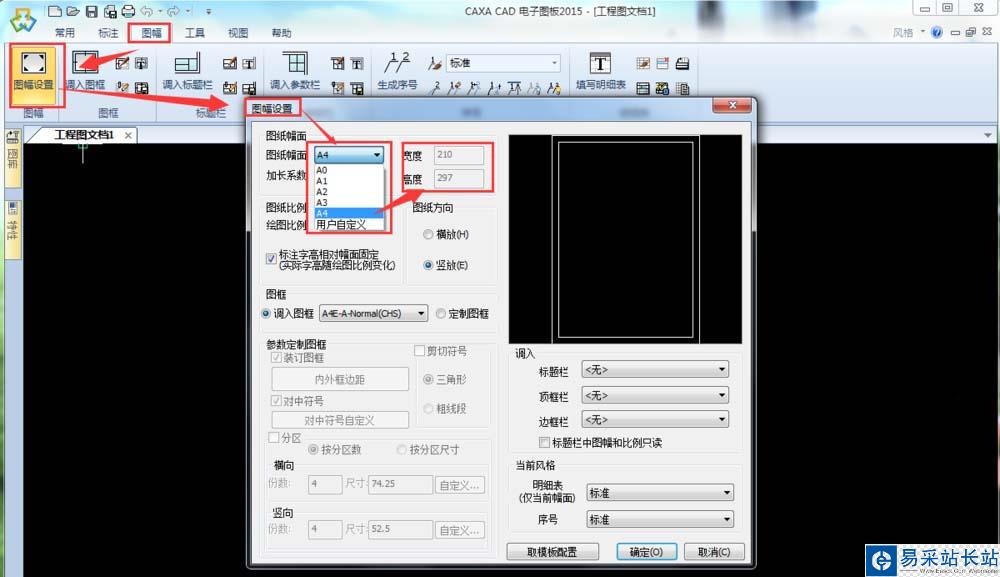

2、進入【圖幅】→【圖幅設置】，點擊進入圖幅設置對話框。首先設置圖紙幅面。系統默認的圖紙幅面有A0、A1、A2、A3和A4，選擇需要的圖紙大小。在右側會顯示所選圖紙的高度和寬度。如果暫時不好確定圖紙大小，也可以先繪制，畫完圖后再在該處修改圖紙幅面即可。

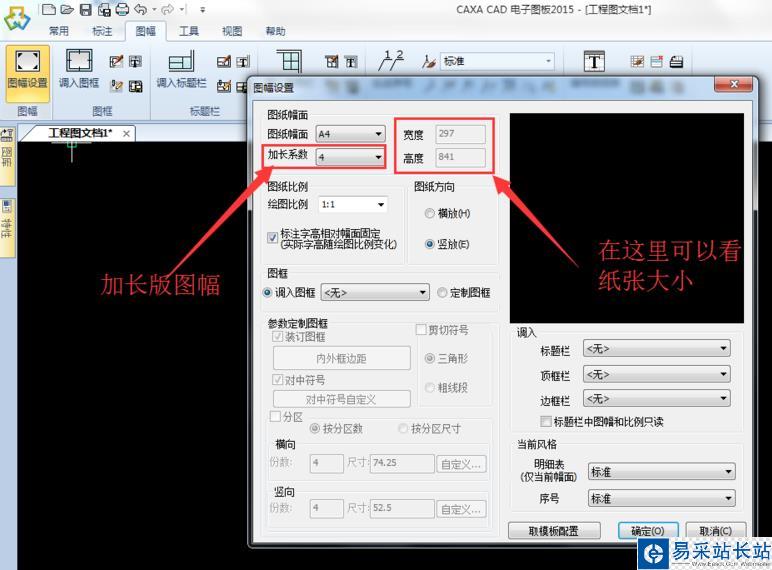

3、對于系統標準的A0~A4圖幅，還可以根據需要選擇加長版。在【加長系數】欄選擇合適的加長系數即可將原圖幅加長，不同的加長系數可以根據右側的圖紙高度和寬度查看。

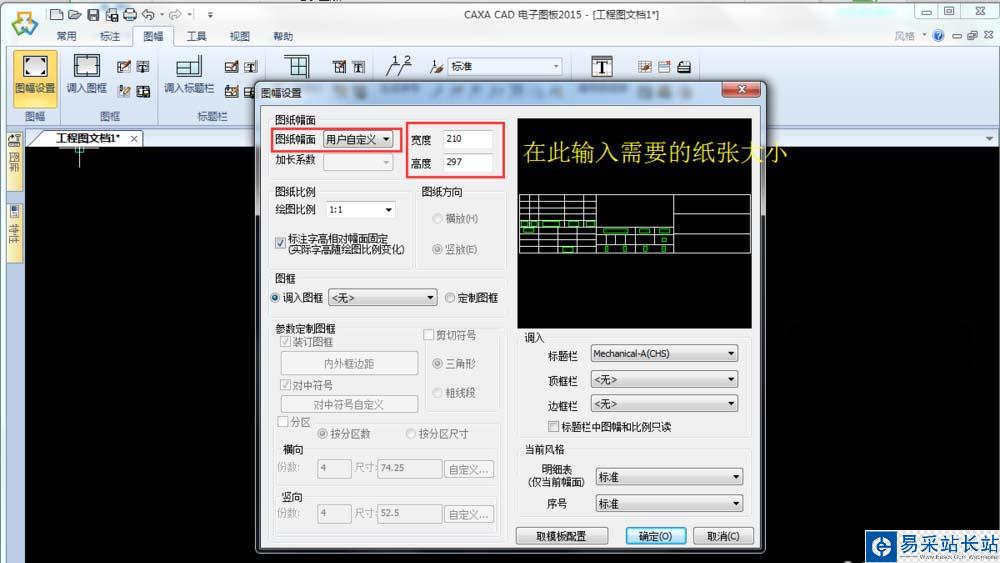

4、當然，用戶也可以自定義圖幅大小。在【圖紙幅面】選擇【用戶自定義】，則右側高度和寬度的框被激活，用戶可以直接輸入圖紙的高度和寬度。

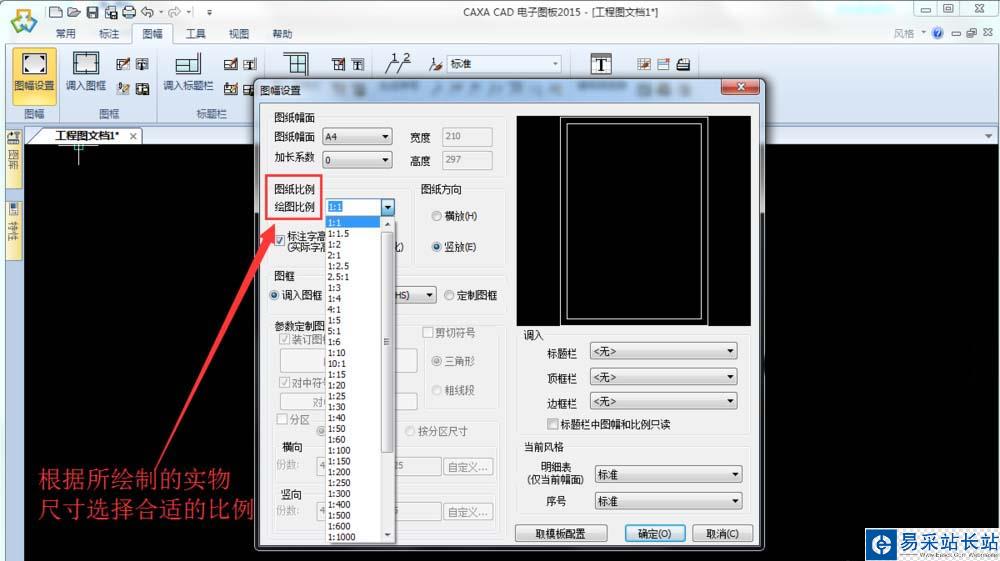

5、接下來是設置圖幅比例，根據所繪制的實物的大小，對比所選的圖紙大小，選擇合適的比例。當然，如果暫時不好確定，也可以先繪制，畫完圖后再在該處修改比例即可。

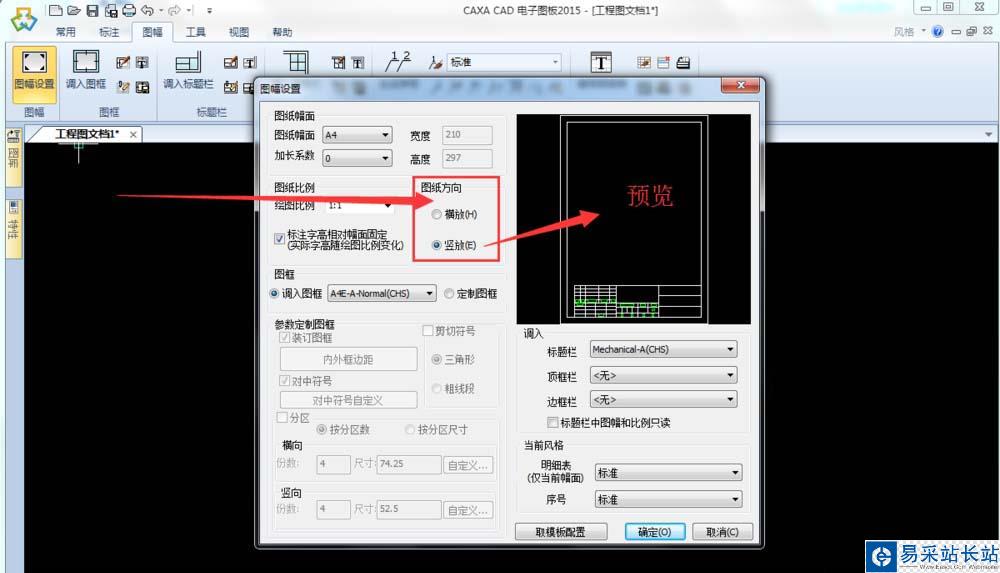

6、然后選擇圖紙方向。圖紙方向分為橫放和豎放，在右側的框內可以預覽。根據自己的需求選擇。

7、最后是選擇需要調用的標題欄等。根據自己的需要，選擇合適的標題欄。當然，用戶也可以將自己制作的標題欄保存后調用。頂框欄和邊框欄類似。選擇完成后，點擊“確定（O）”，則圖幅即設置完畢了。

以上就是CAXA圖幅的設計方法，希望大家喜歡，請繼續關注錯新站長站。
