在使用solidworks及其它三維軟件，經常碰到草圖不完全封閉無法生成實體，卻又找不出問題，solidworks中有一個檢查草圖合法性的功能，很多人沒有用過，這里分享給大家。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、首先用solidworks軟件繪制一個草圖。我這里以一個多邊形為例。

2、在菜單欄選擇工具/草圖工具/檢查草圖合法性。

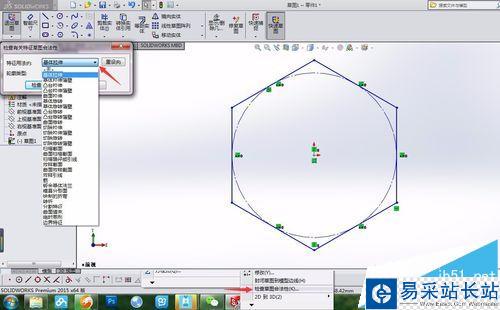

3、隨意選擇一個基體拉伸命令

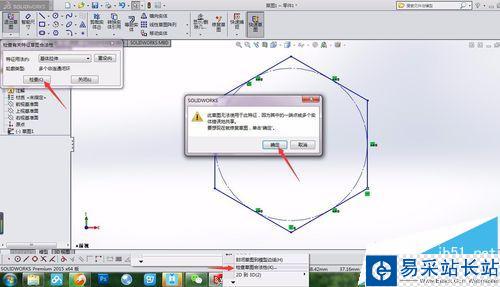

4、檢查結果如圖，有一個端點錯誤，點擊確定。

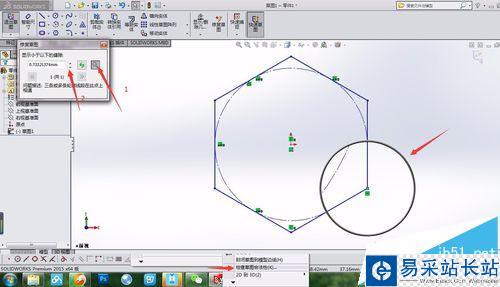

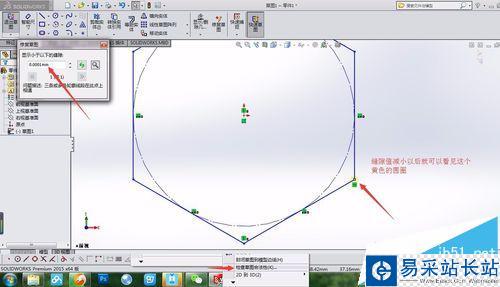

5、點擊放大鏡會提示錯誤點，但可能不明顯，可以調小縫隙，如圖

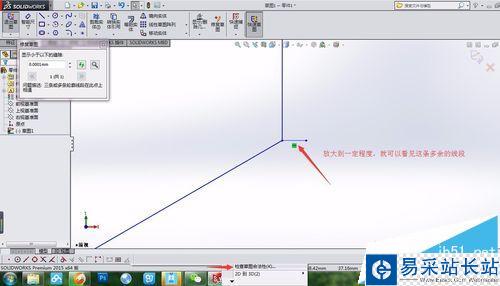

6、放大到一定程度，就可以看見這條多余的線

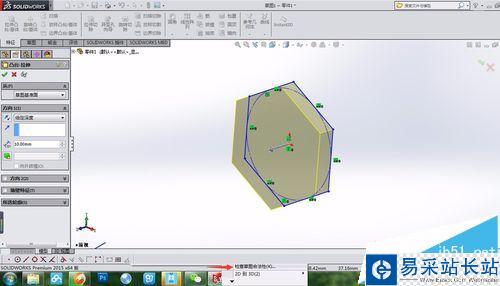

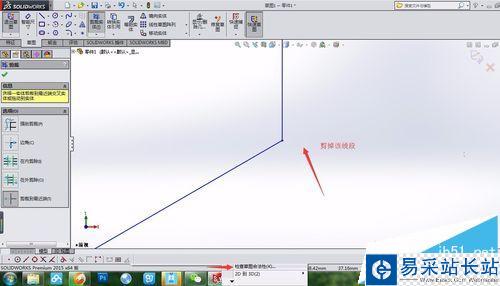

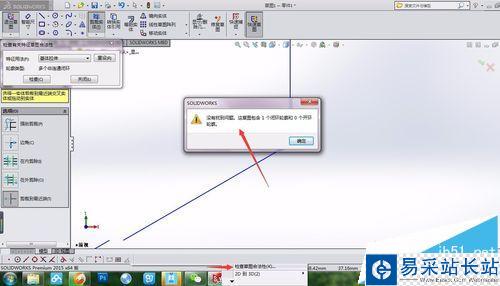

7、剪掉這條線，再次檢查，沒有問題，可以進行拉伸。

注意事項：軟件操作需要耐心，一些小的錯誤很難覺察，更需要我們熟悉軟件的各項功能。
