該經驗為大家分享一篇solidworks的引力怎么用的教程。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

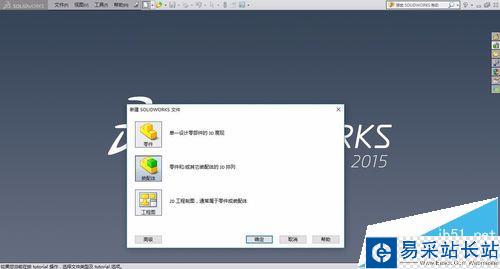

1、雙擊或者右鍵打開三維軟件solidworks2015，低版本的solidworks軟件都能使用該教程，然后新建一個零件文件，點擊確定。

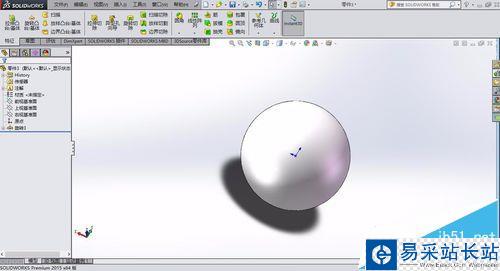

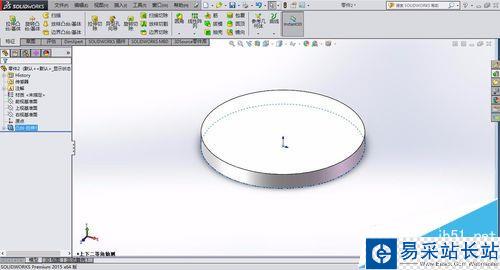

2、在使用引力之前，我們首先要繪制2個零件，我們可以繪制一個圓盤和一個球，分別使用拉伸凸臺命令和旋轉命令，分別命名為零件1和零件2即可完成模型的創建。

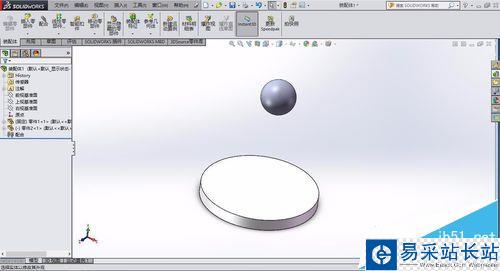

3、新建一個文件，文件類型為asm文件，即為裝配文件。分別將零件和零件2插入裝配中，同時使得零件1圓盤為固定。球體位于圓盤的上表面即可。

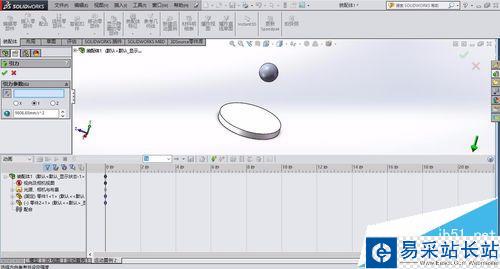

4、點擊新建運動算例，然后再下方彈出的動畫框中，點擊引力的小圖標，根據坐標方向，我們選擇Y周方向，即為引力的方向。

5、點擊接觸，選取球體和圓盤為接觸，也就是我們的動畫將球體下落，不會一直往下掉，只會掉落在圓盤中，并將動畫改選為基本運動。

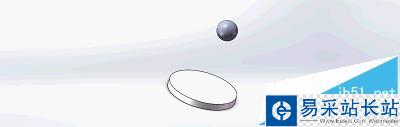

6、點擊計算，完成動畫的計算，可以點擊保存，通過其他的影音軟件來制作成GIF圖，效果如下圖所示。
