主要講解在solidworks中創建垃圾筒模型的方法，我們通過對實物的觀察，對模型在心中產生一個大致的輪廓，從而生成產品模型，經過不斷的對比修改最后得到設計的最終結果。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

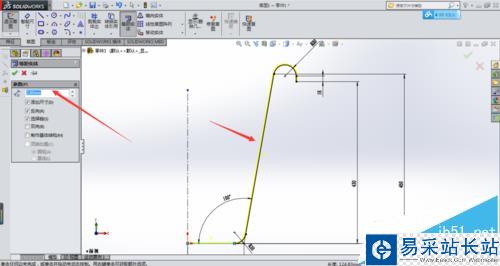

1、首先選擇基準平面，勾勒一個草圖輪廓，如圖所示。通過等距實體命令，將輪廓曲線偏移一個厚度，最后將端點處連接起來。

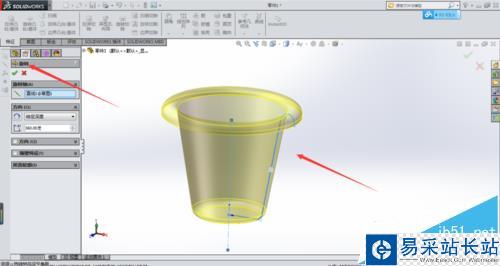

2、點擊旋轉凸臺命令，對草圖輪廓進行旋轉，以草圖中心線為旋轉軸生成實體。再次進入草圖，繪制一條直線，指定角度和草圖1中的的角度對應，使直線垂直于垃圾筒斜面。完成后創建一個新的基準平面，分別選擇斜面和剛剛繪制的直線作參考，如圖所示

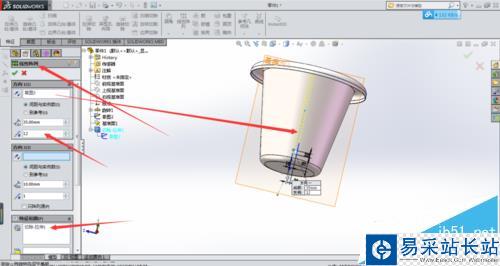

3、選擇剛剛創建的基準平面繪制草圖，通過拉伸切除命令產生垃圾筒側面的孔。接著選擇線性陣列，使該孔沿斜面均勻陣列。

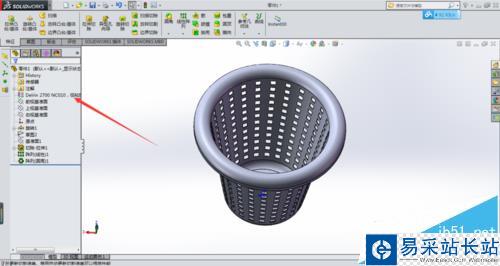

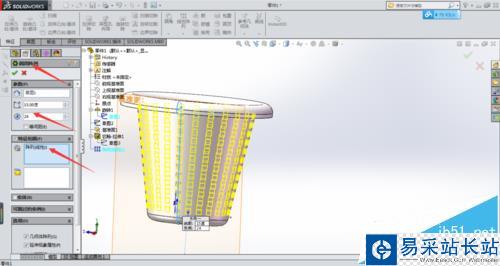

4、然后再選擇圓形陣列，選取剛剛線性陣列的特征為陣列對象，使側面孔均勻分布在側面上。最后指定材料為塑料，生成效果如圖。

注意事項：

注意在圓弧面上創建基準面，必須有第二參考面或線。
