solidworks怎么給工程圖中的鈑金折彎線注釋?

2024-07-16 17:12:59
字體:
來源:轉載
供稿:網友

solidworks出工程圖  鈑金展開后折彎線 注釋 如何設置 隱藏或者顯示

軟件名稱:solidworks2016中文版(附序列號) 64位 軟件大小:3.5GB更新時間:2016-03-01

1、任意一基準面,創建一鈑金模型,如圖

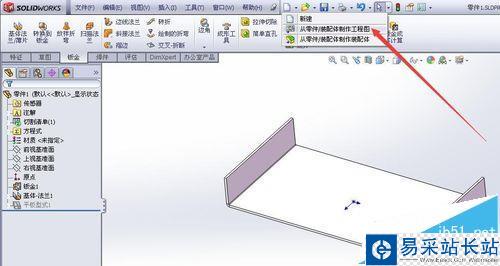

2、保存零件,創建工程圖-從零件/裝配體制作工程圖

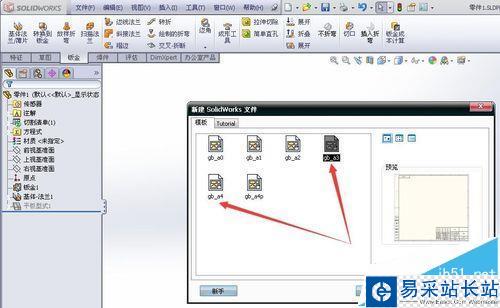

3、選擇自己需要的模板或者公司已經制作好的模板

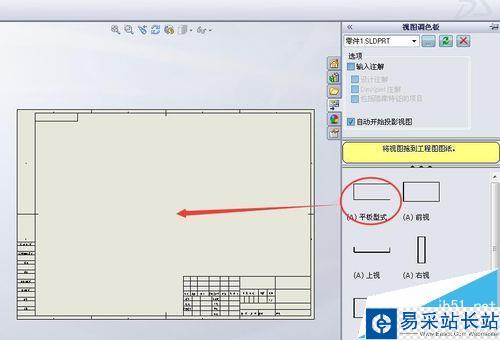

4、從右側設計庫將零件的展開模型直接拖動到圖紙中,效果如下圖所示

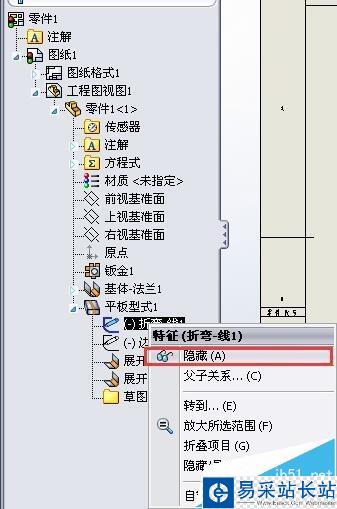

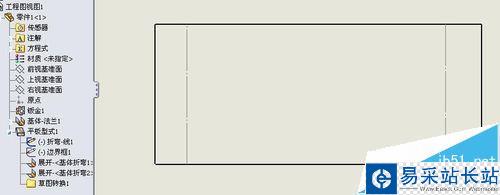

5、點擊左側設計樹,找到平板型式-折彎線-右擊-隱藏

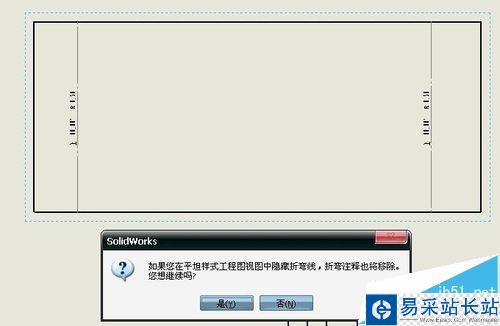

6、彈出一個對話框,點擊是,確定

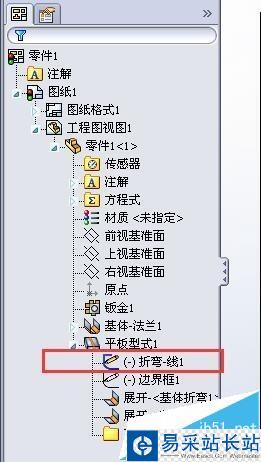

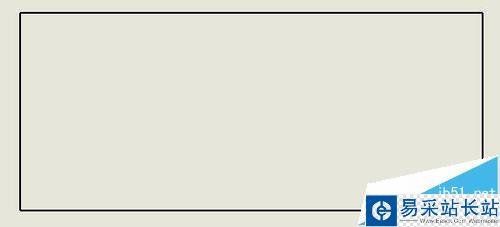

7、展開型式中的折彎線和折彎注釋就被隱藏掉了。

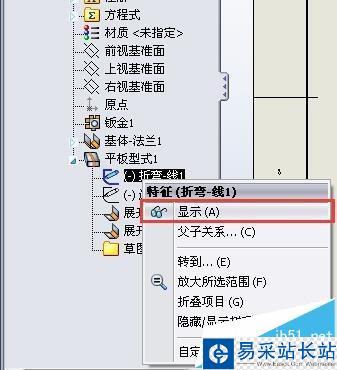

8、同樣的,如果想顯示展開型式中的折彎線和折彎注釋,點擊左側設計樹,找到平板型式-折彎線-右擊-顯示,就可以顯示出來了。但是,顯示出來的只有折彎線,如何將折彎注釋也顯示出來呢?

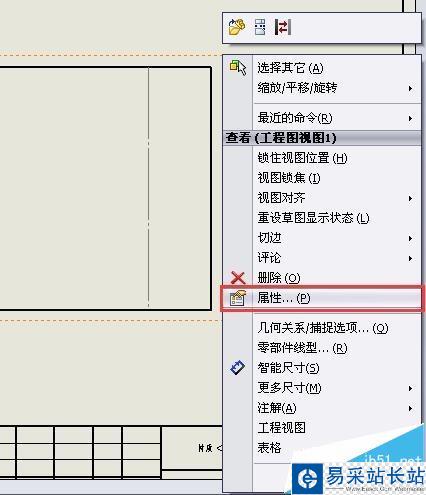

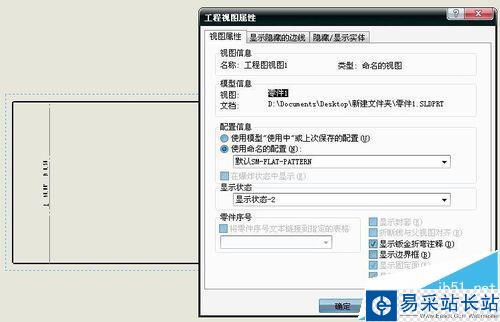

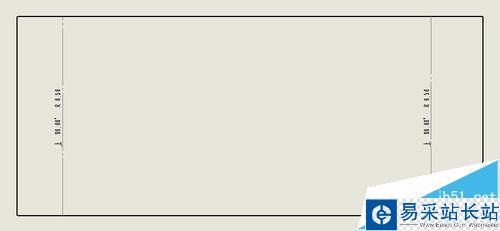

9、在平板型式的圖紙框中,右擊-屬性-右下角位置-勾選顯示鈑金折彎注釋,向上或者向下 90度折彎就會顯示出來了。
