機械設計者在使用Solidworks作零件設計時，首先是有自己的設計原則，或稱設計意圖，比如某尺寸與另一尺寸有一定的函數關系，這時需要靈活利用軟件中提供的方程式功能來設計零件，這樣可以更方便快捷地修改模型，也使模型的觀看者對您的設計原則更容易理解。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、為了演示我建立了一個簡單的模型，這里面有兩個圓柱體，一個稱為大圓柱一個稱為小圓柱，此處我想讓小圓柱的直徑始終保持為大圓柱直徑的1/2。

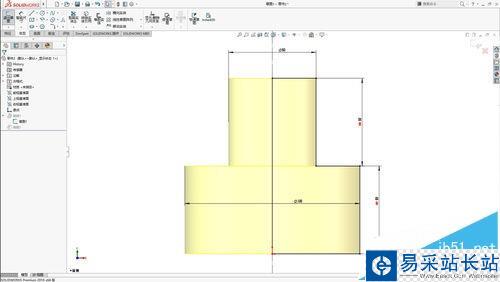

2、這里看到模型是由旋轉特征產生的，大小圓柱的直徑都在草圖中標明，大圓柱直徑為100，小圓直徑為50。

3、‍在左側模型樹中，找到注解，右鍵點選“顯示特征尺寸”，方便后面對尺寸的選擇。

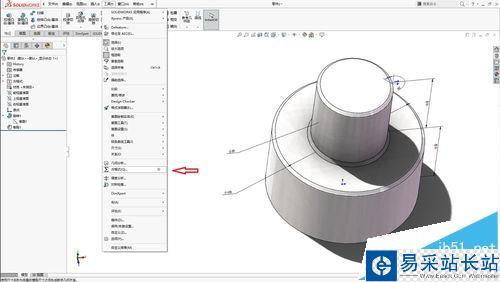

4、點擊菜單欄中的 工具-方程式，如圖。

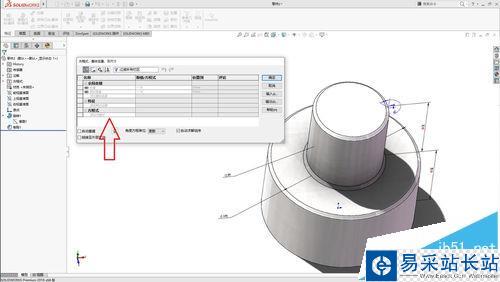

5、出現方程式、整體變量及尺寸，對話框。

6、單擊對話框中，方程式三個字下面的添加方程式位置，這時在添加方程式位置處顯示為“D4@草圖1”，這就說明該尺寸已在方程中作為因變量設置完。

7、在其右側表格處單擊，在“=”后面輸入 ”0.5 *“ ，此時單擊模型中大圓柱直徑尺寸，顯示為"D3@草圖1"，點擊綠色對號。點擊確定，就完成了方程式的建立，這樣以后只需要修改大圓柱直徑，小圓柱直徑也后一同自動修改。

注意事項：

如果設置方程時，尺寸當時并不滿足方程式的條件，系統會自動修改因變量的尺寸以滿足方程式。

建議將方程式設計一個快捷鍵，這樣使用時候比較方便。
