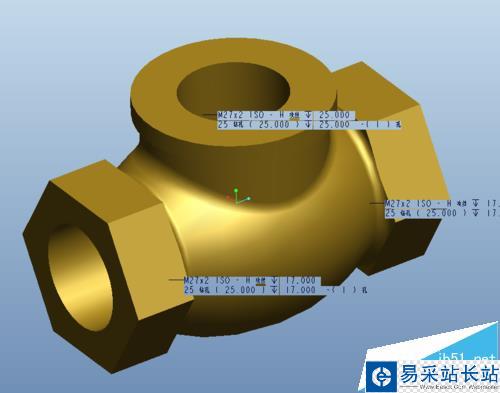

在proe軟件中，草圖的工具欄上是沒有多邊形繪制圖標的，那么遇到帶有多邊形的零件，在pro-e中該如何設計呢？比如下圖，我用的是proe5.0繪制的；不同的軟件參數化建模設計略有不同，比如之前使用UG軟件時，其草圖中是有多邊形工具的，而PE是需要調用系統模板才有，用習慣后，繪圖也非常的方便。

軟件名稱：PROE2001(Pro/Engineer) 精簡綠色中文版(支持64位)軟件大小：125.7MB更新時間：2014-11-11

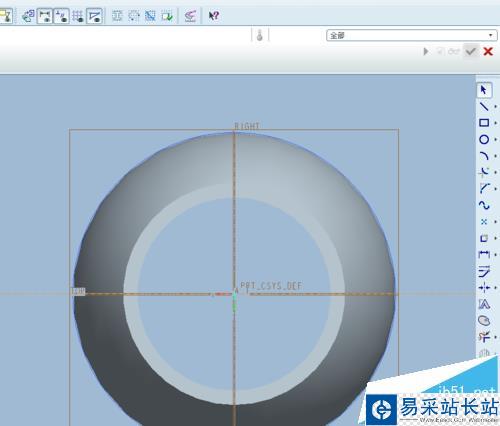

1、用proe5.0新建一個零件模板，然后進入到草圖模式下；

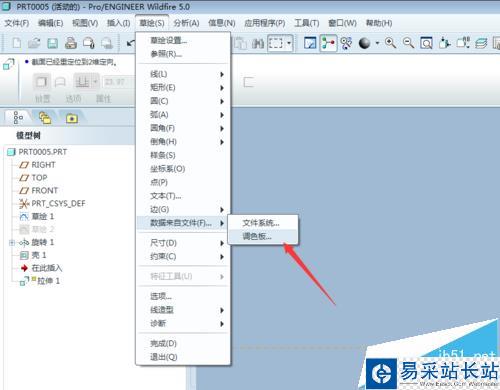

2、找到草圖菜單－數據來自文件－調色板；（如果是用其它軟件繪制好的六邊形，可以使用來自系統文件）

3、當打開草繪器調色板后，我們就可以看到pro/E軟件中自帶的一些標準模板了；

4、雙擊六邊形，然后把其拖動到當前的繪圖窗口中；根據所參數化建模圖紙的要求，把多邊形定位到PROE圖形的中心；

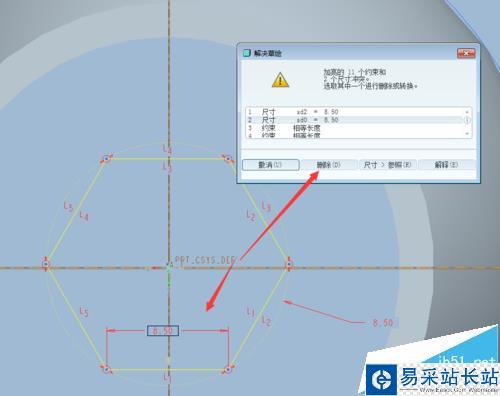

5、如需要調整多邊形的大小，可以雙擊尺寸或修改標注，如出現尺寸干涉，可以刪除多余；

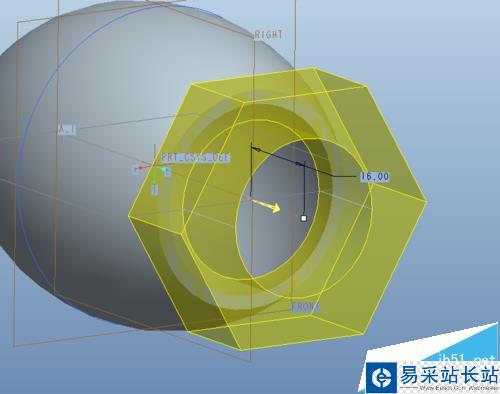

6、在確定完成proe多邊形的位置、大小尺寸的調整后，其創建的拉伸實體如下圖；
