工程圖就是把零件運用合理的表達方法用平面視圖將它表達出來，這次小編給你演示一下簡單零件的工程圖的繪制方法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

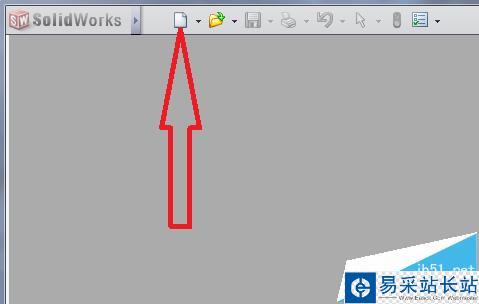

1、打開solidworks軟件 點擊 新建按鈕

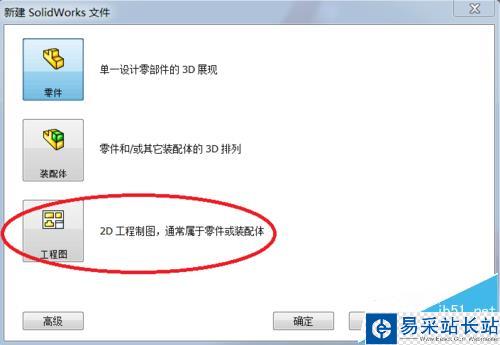

2、在彈出框中選擇 工程圖

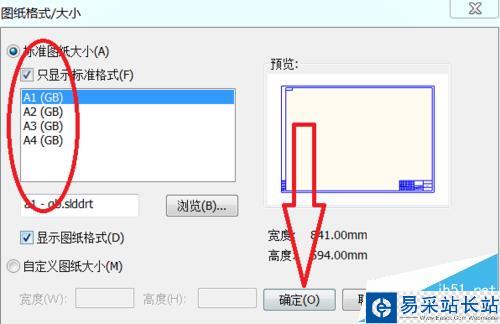

3、根據零件的尺寸選擇圖紙的大小

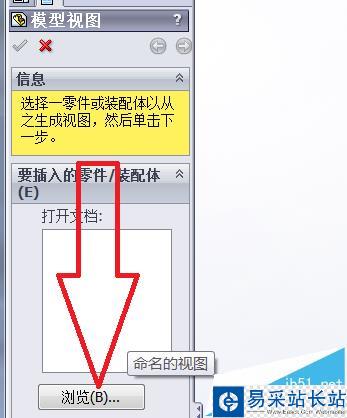

4、在左邊彈出窗口中 點擊 瀏覽

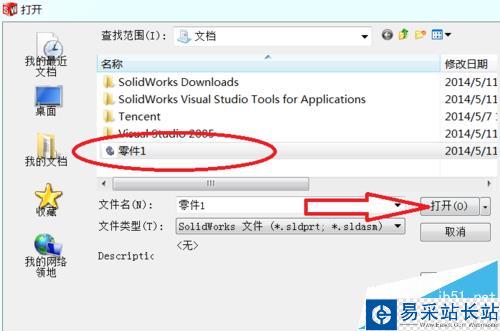

5、打開需要生成工程圖的零件

6、小編需要先生成主視圖

7、主視圖完成

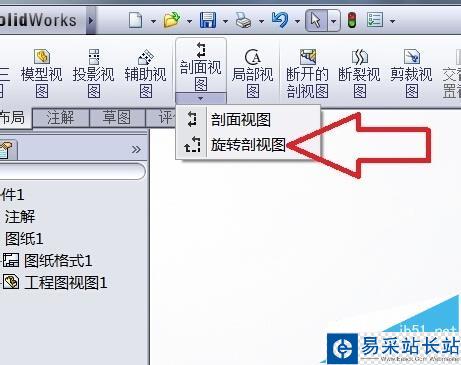

8、接下來小編需要生成一個 旋轉剖視圖，如圖所示 找到旋轉剖視圖按鈕

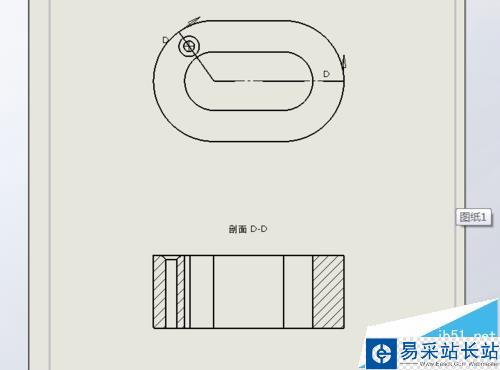

9、生成剖視圖。但是可以看到沒有和主視圖對正。所以接下來就是把兩個視圖對正

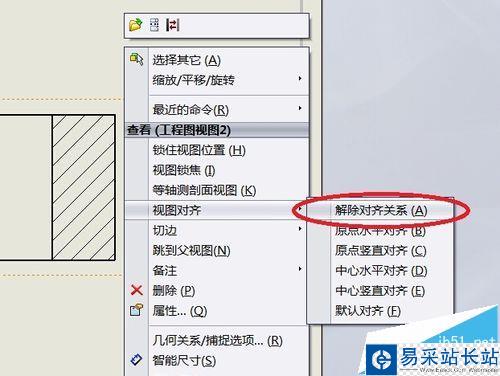

10、右擊剖視圖。如圖所示 找到 解除對齊關系 按鈕

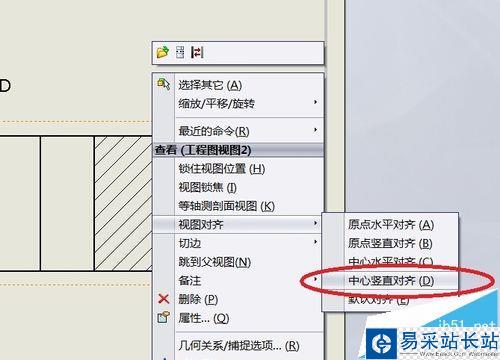

11、再次右擊。可以看到不同的對其方式，小編需要用到的是 中心豎直對齊

12、對齊后的效果

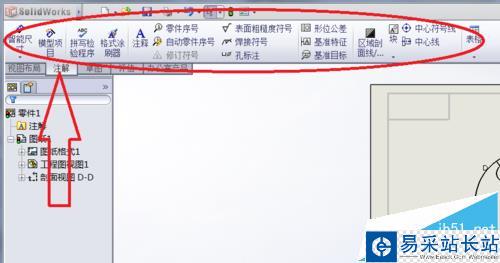

13、接下來就剩下標注了。你可以在注釋菜單欄下找到適合的標注形式
