在繪制3D圖時候，用實體混合繪制3D圖會方便的多。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

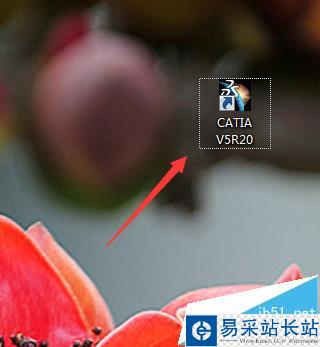

1、雙擊運行程序；

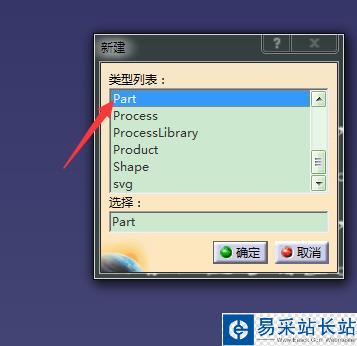

2、新建PART文件；

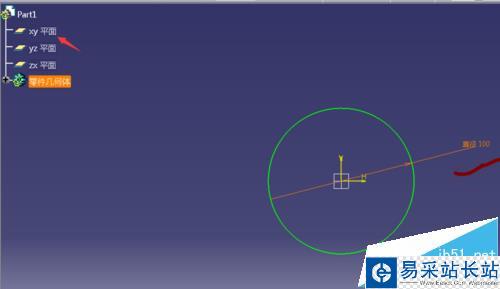

3、選擇XY平面，進入草圖繪制一個直徑100的圓；

4、選擇YZ平面，進入草圖繪制一個直徑100的圓；

5、退出草圖，選擇實體混合工具；

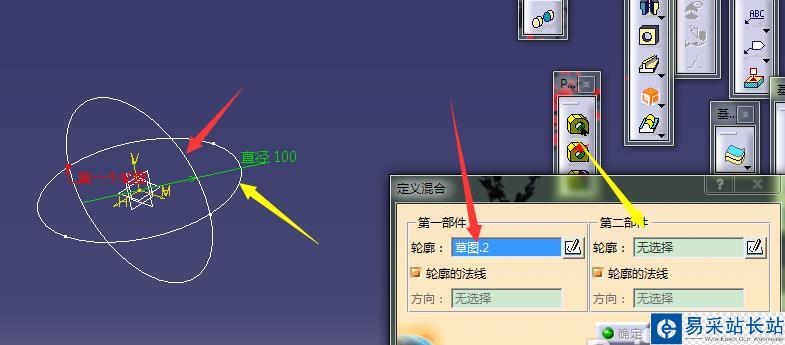

6、按照圖中箭頭處所示一次選擇圓；

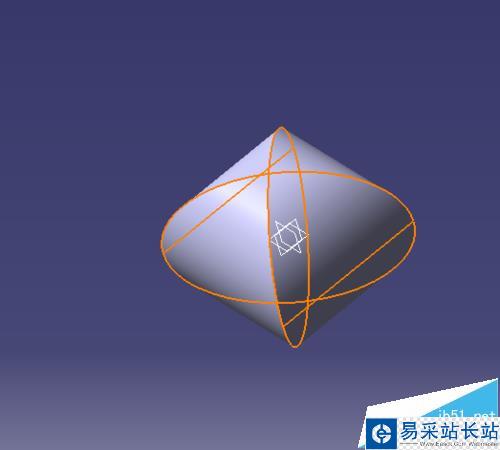

7、得到混合實體；

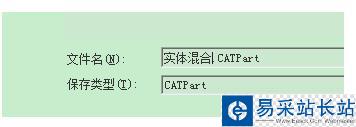

8、保存圖紙，完成。

注意事項：

注意箭頭處

注意選擇輪廓的先后順序
