通過三層交換實現VLAN間互通的方法(圖文教程)

2024-07-16 17:09:23

字體：大中小

來源：轉載

供稿：網友

一般在一個企業網絡內部很少會使用路由器，在生產環境中，VLAN間的通信主要是通過三層交換來實現的。三層交換機具備網絡層的功能，實現VLAN相互訪問的原理是：利用三層交換機的路由功能，通過識別數據包的IP地址，查找路由表進行選路轉發。在三層交換機中跨VLAN間路由，需要使用SVI（Switch Virtual Interface，交換虛擬接口），SVI是指為交換機中的VLAN創建的虛擬接口，并且配置IP地址。SVI是聯系二層VLAN的IP接口，一個SVI只能和一個VLAN相聯系。實驗拓撲與上文類似，只是將2811路由器換成了3560三層交換機。

PC0接在2960交換機f0/1口，IP：192.168.1.10，默認網關192.168.1.254，屬于VLAN 10；PC1接在2960交換機f0/13口，IP：192.168.2.10，默認網關192.168.2.254，屬于VLAN 20；2960交換機的f0/24口與3560三層交換機的f0/1口相連，設為trunk模式。PC0和PC1分屬于不同的vlan，它們間數據的通信首先要經由trunk鏈路傳輸給三層交換機，然后再由三層交換機轉發到不同的vlan。
一、配置Cisco 2960交換機創建VLAN：Switch#vlan databaseSwitch(vlan)#vlan 10 name vlan10Switch(vlan)#vlan 20 name vlan 20Switch(vlan)#exit分配端口（將f0/1-f0/12端口劃歸vlan10，f0/13-f0/23端口劃歸vlan20）：Switch(config)#int range f0/1-12 Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 10Switch(config-if-range)#exitSwitch(config)#int range f0/13-23Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 20Switch(config-if-range)#exit設置trunkSwitch(config)#int f0/24Switch(config-if)#switchport mode trunkSwitch(config-if)#exit
二、配置Cisco 3560交換機首先創建相同編號的VLAN：Switch#vlan databaseSwitch(vlan)#vlan 10 name vlan10Switch(vlan)#vlan 20 name vlan20Switch(vlan)#exit然后通過設置SVI交換虛擬接口，分別為每個VLAN設置IP：Switch#conf tSwitch(config)#int vlan 10Switch(config-if)#ip address 192.168.1.254 255.255.255.0Switch(config-if)#no shutdown Switch(config-if)#exitSwitch(config)#int vlan 20Switch(config-if)#ip address 192.168.2.254 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exit

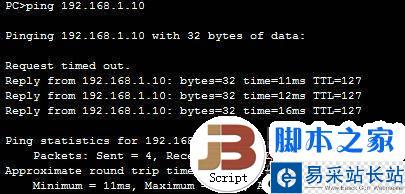

最后還有一條非常重要的命令需要執行：Switch(config)#ip routing這條命令的作用是啟用三層交換機的路由功能，否則三層交換機只能使用其二層功能。三、在PC上測試為兩臺PC分別設置好相應的IP，用ping命令進行測試，可以ping通，證明vlan間可以互通。
