The Dude是MikroTik開發的一款免費的網絡管理與監控軟件，能有效提高你對網絡設備的管理和監控能力。 能自動搜索在指定子網內的所有設備，繪制并生成你的網絡拓?fù)鋱D，監測你設備的服務端口。

1、網絡圖標定義為：右鍵--“添加網絡”；

2、路由、服務器、臺機等定義為：右鍵---“增加設備”；

3、用連線顯示網絡流量：右鍵--“添加鏈接”，按住鼠標左鍵把2個設備連起來；控制類型--“snmp”；硬件列表選擇其中一個網卡；種類選擇“ethernet”或“fast ethernet”就可把網絡流量顯示出來。

4、如要在地圖上顯示cpu、memery、網絡流量等信息要求設置支持snmp協議，其中linux主機可安裝snmp軟件，windows主機要添加snmp協議支持，操作為：控制面板--添加程序--windows組件--管理和監視工具--簡單網絡管理協議，既可。ros要打開snmp支持，定義dude服務器地址，在winbox中可操作。

(一)打開軟件:

1.安裝完成后在開始菜單打開Dude:

2. 第一次使用需要選擇軟件界面語言(Chinese-simplified中文簡體),選擇好語言點擊"OK":

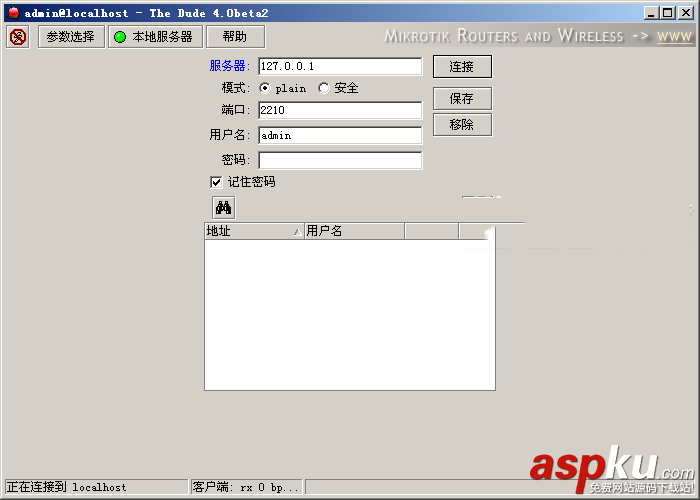

3.軟件的登錄界面:

4.在"服務器:"框輸入127.0.0.1 ,其它默認,然后點擊"連接":

(二).自動掃描添加設備:

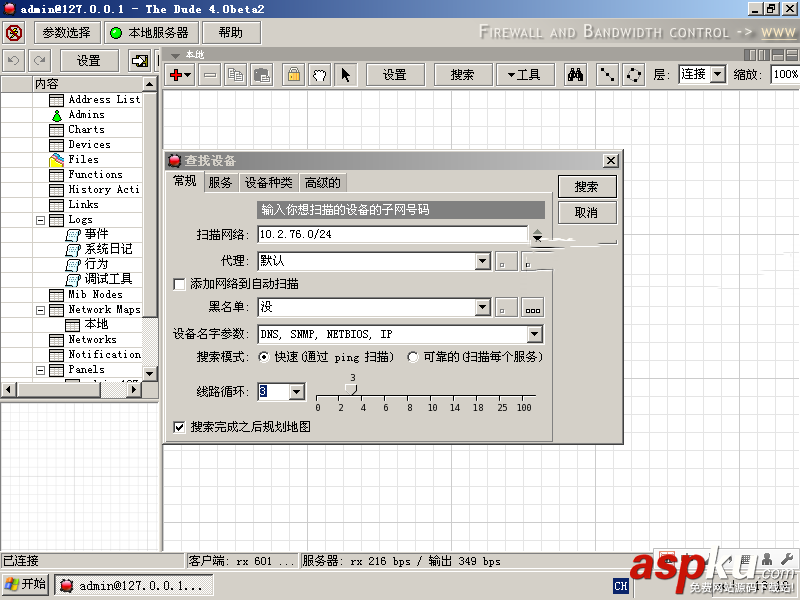

連接后即可登錄軟件主界面,可以在"掃描網絡"框輸入想要添加的設備的網絡號,點擊搜索,軟件會自動掃描該網絡,將正在運行的設備列出來:

(三)手動添加設備:

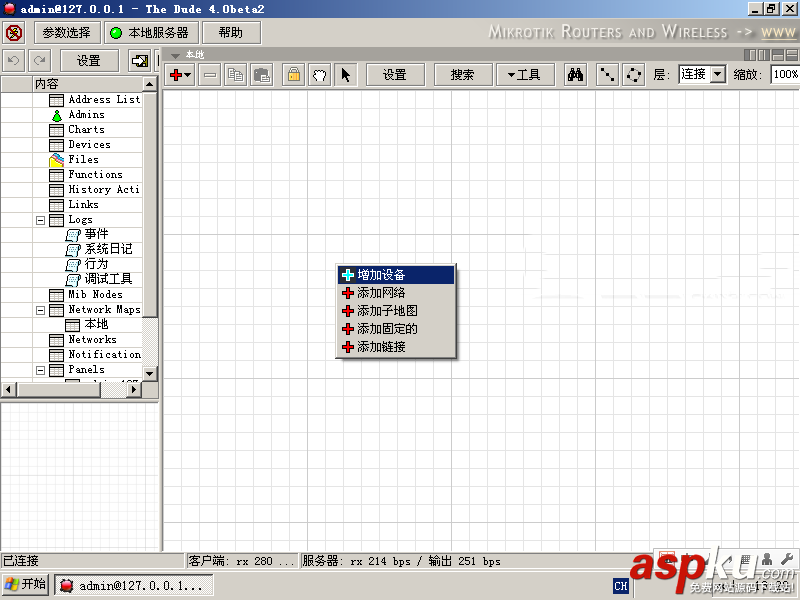

1.右鍵鼠標選擇"增加設備"

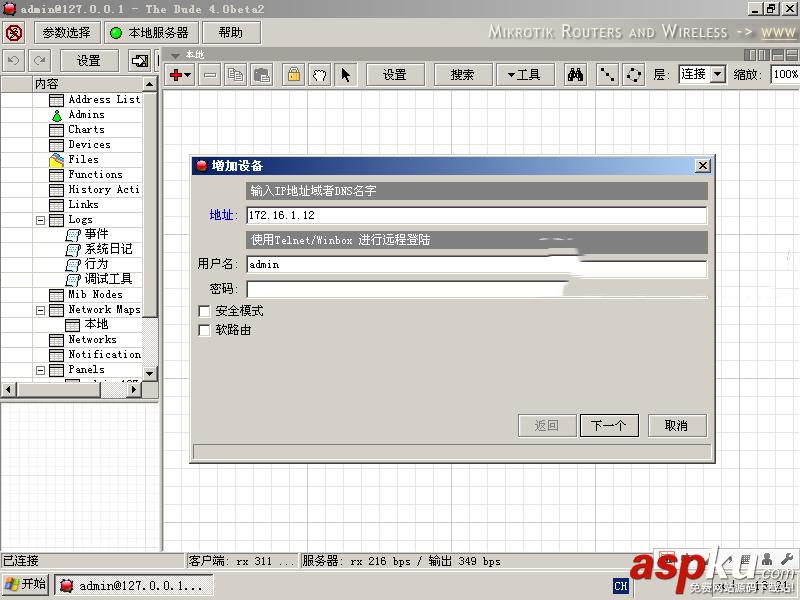

2.輸入需要添加的設備的IP地址,然后點擊"下一個":

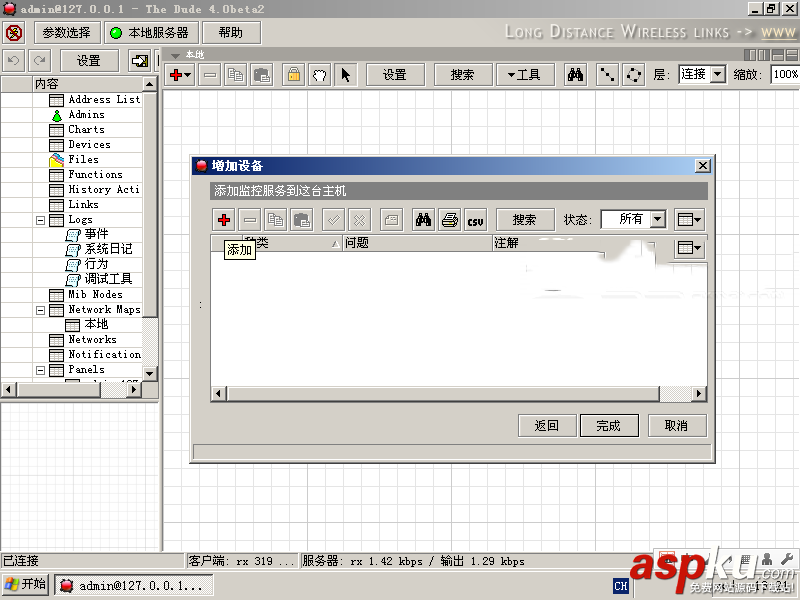

3.點擊"添加":

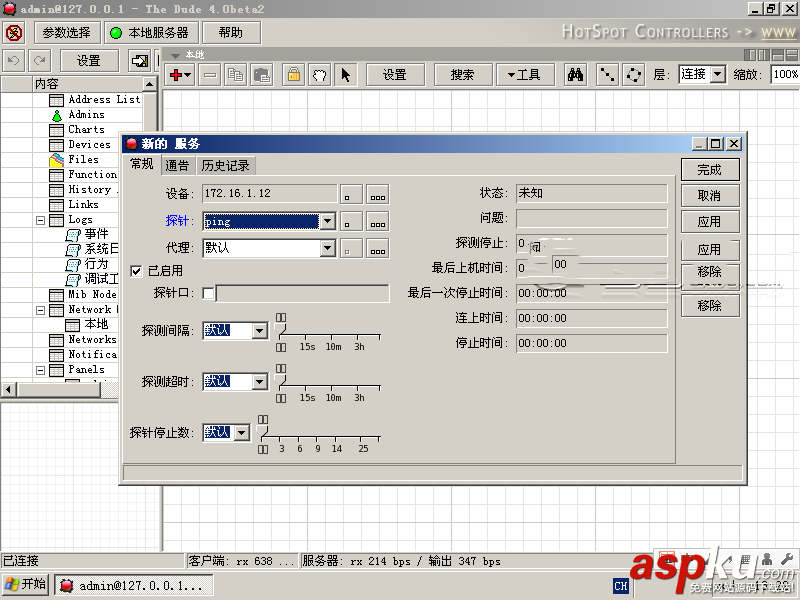

4."探針"選擇ping,點擊"完成":

5.點擊"完成"

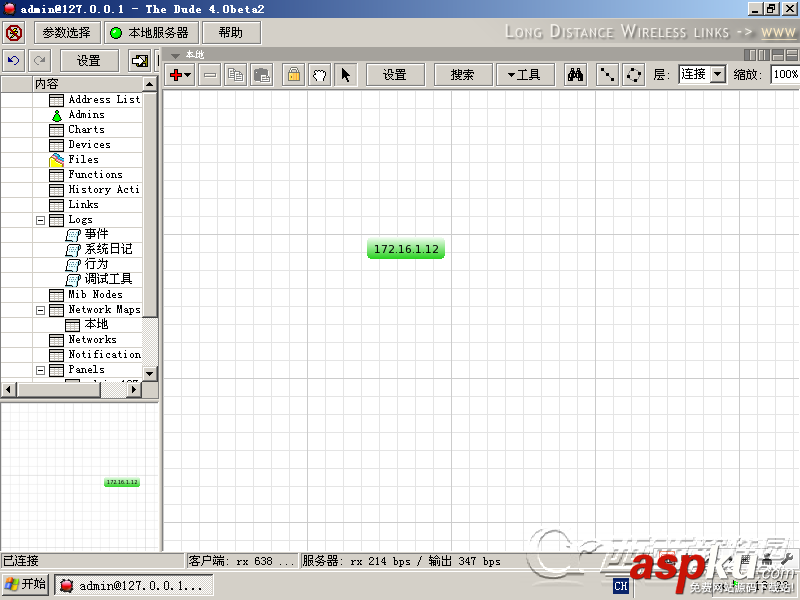

6.監控設備添加成功:

(四)設備圖標顯示修改

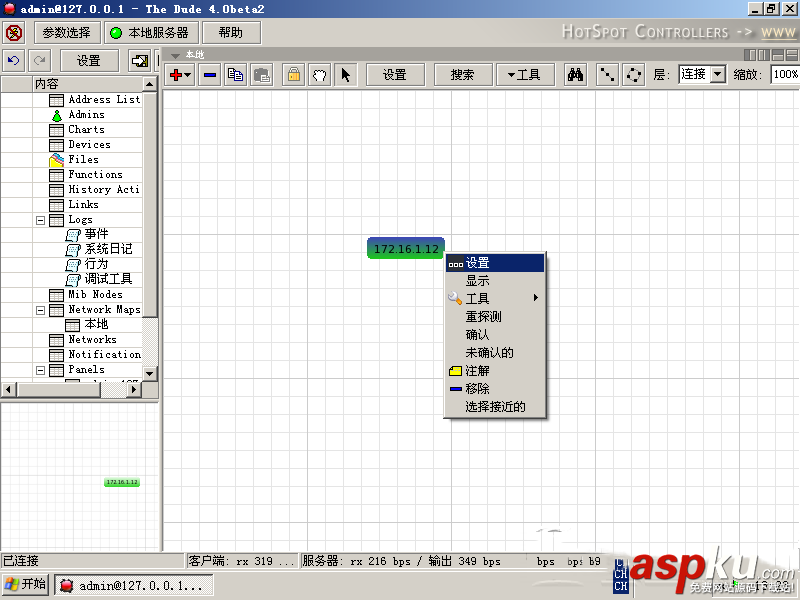

1.在設備上右鍵屬性.選擇"設置":

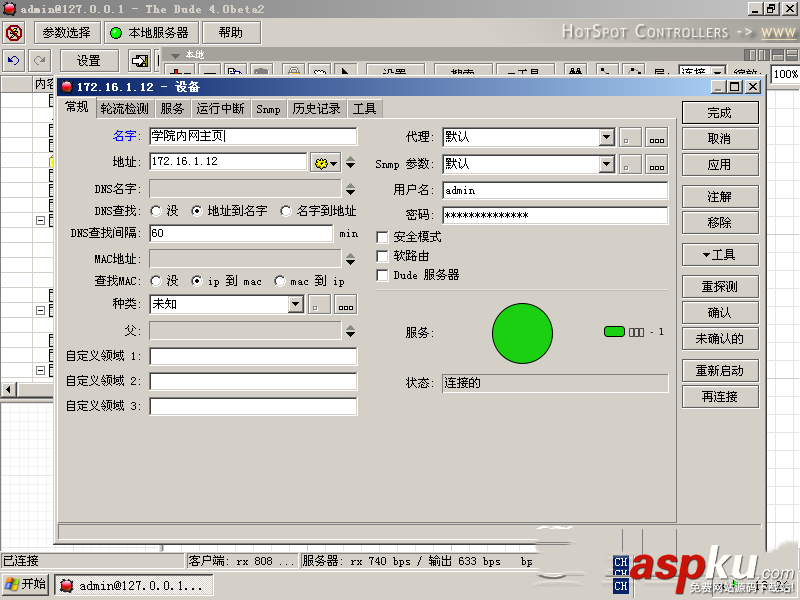

2.在"名字"欄輸入該設備的名字,然后點擊"完成":

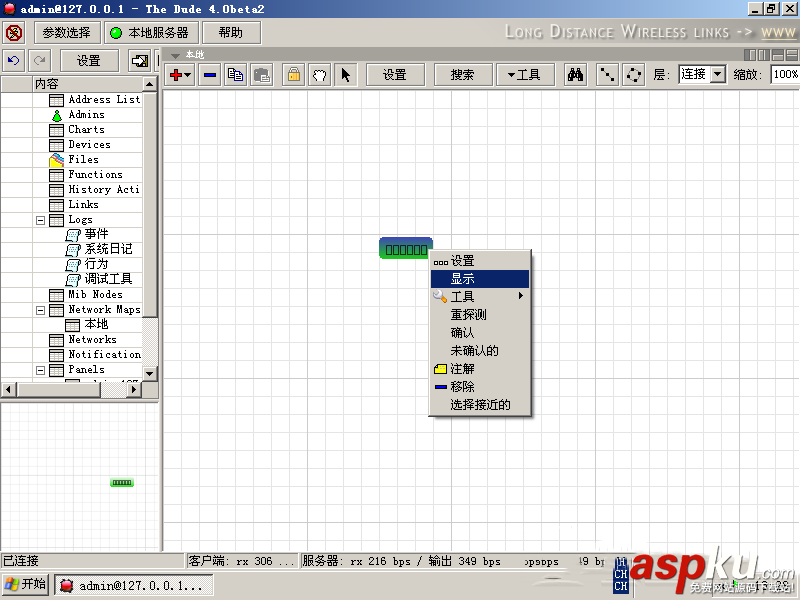

3.發現顯示亂碼,是由于軟件沒有裝中文字體,右鍵選擇"顯示":

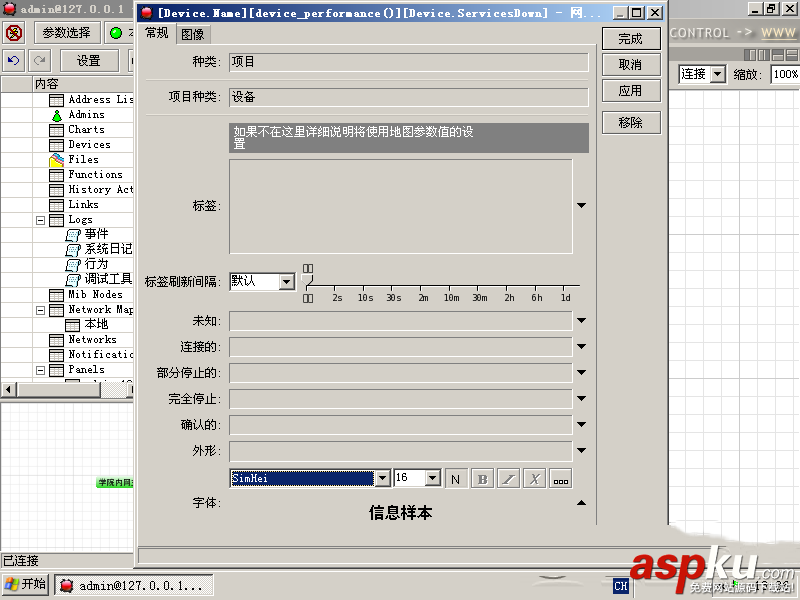

4.打開如下界面:

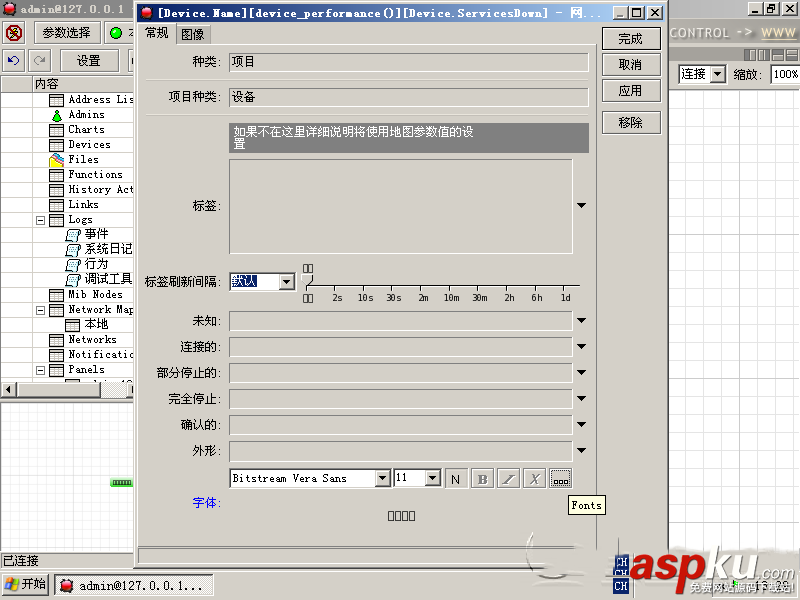

5.點擊添加字體瀏覽按鈕:

6.點擊"+":

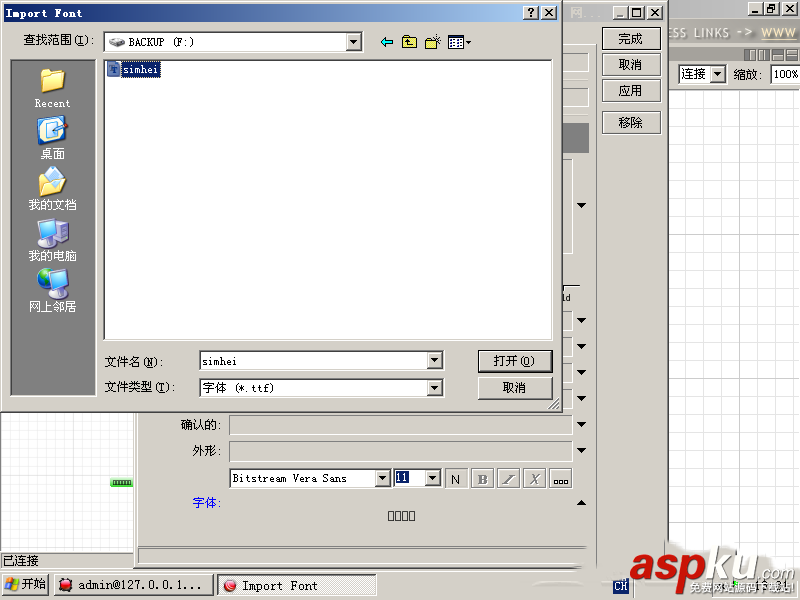

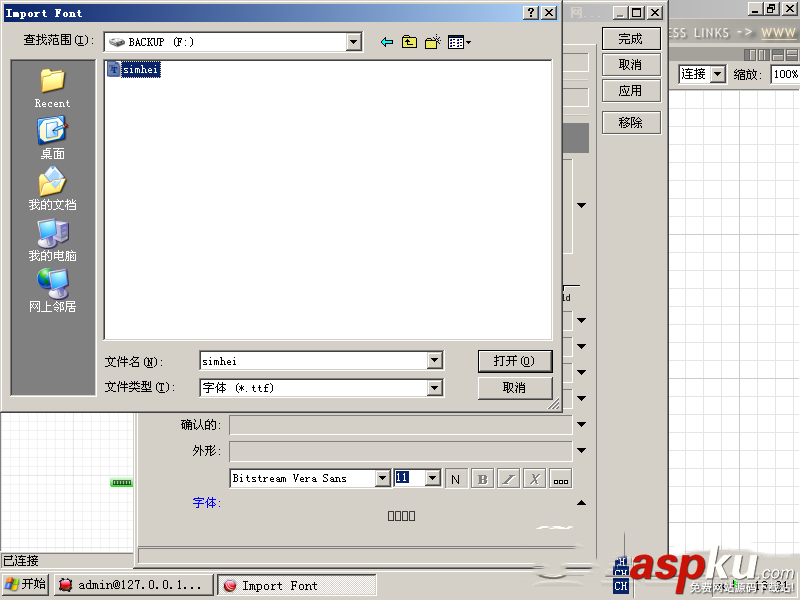

7.選擇中文字體安裝包:

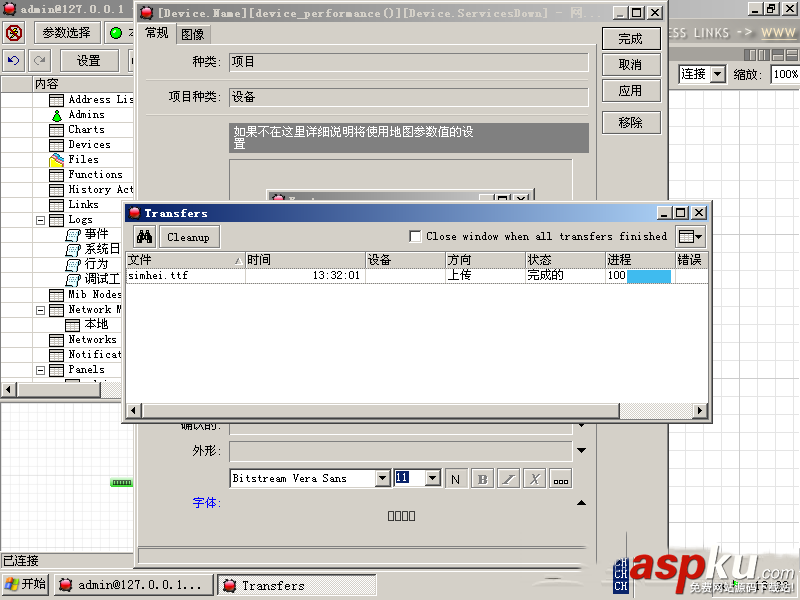

8.待上傳完成后關掉該界面:

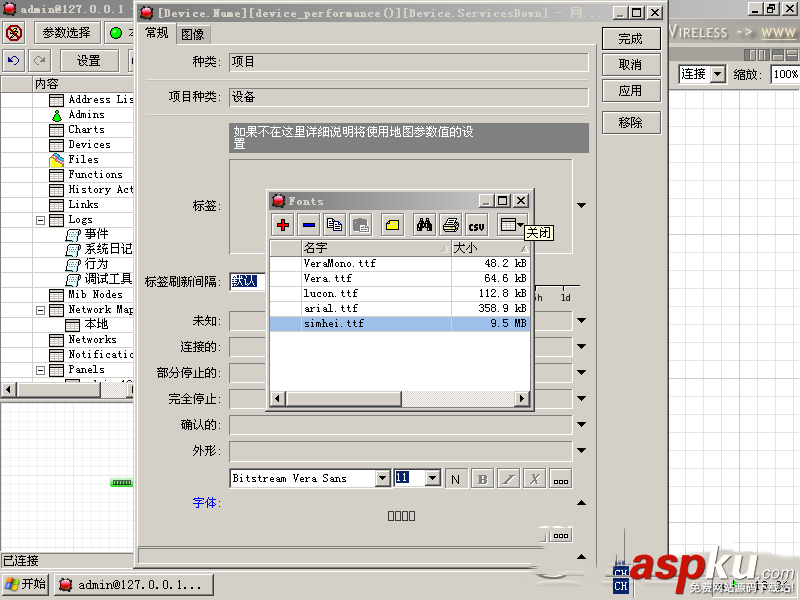

9.看到該字體已經上傳成功,點擊關閉:

10.字體選擇剛剛添加的字體類型,選擇喜歡的字體大小,點擊"完成":

11.中文字體已可以正常顯示:

三.繪制網絡監控拓?fù)?

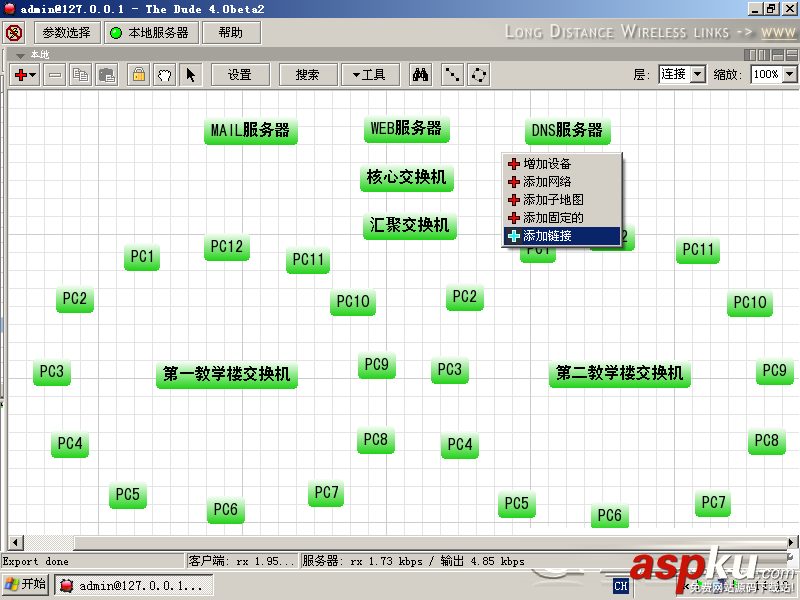

1.添加好設備,然后在空白處右鍵選擇"添加鏈接",然后點選兩個需要相連的設備:

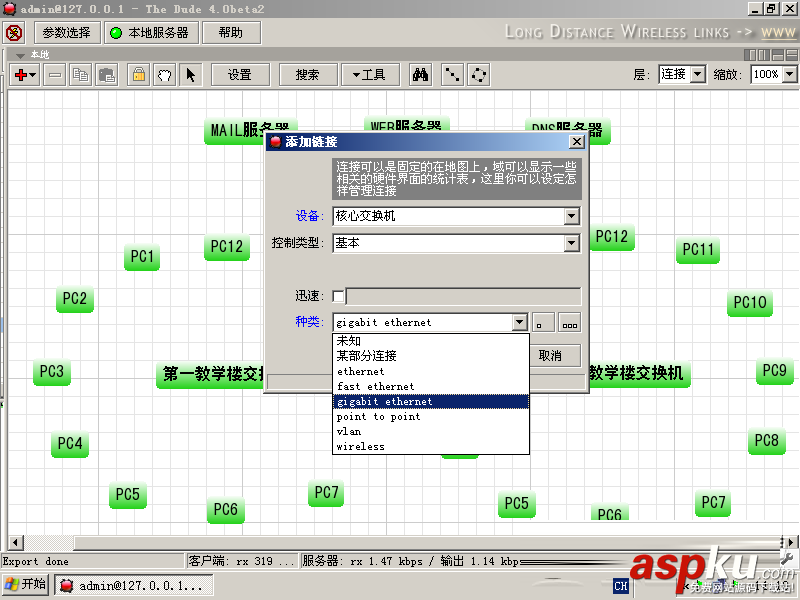

2."種類"根據需要選擇:

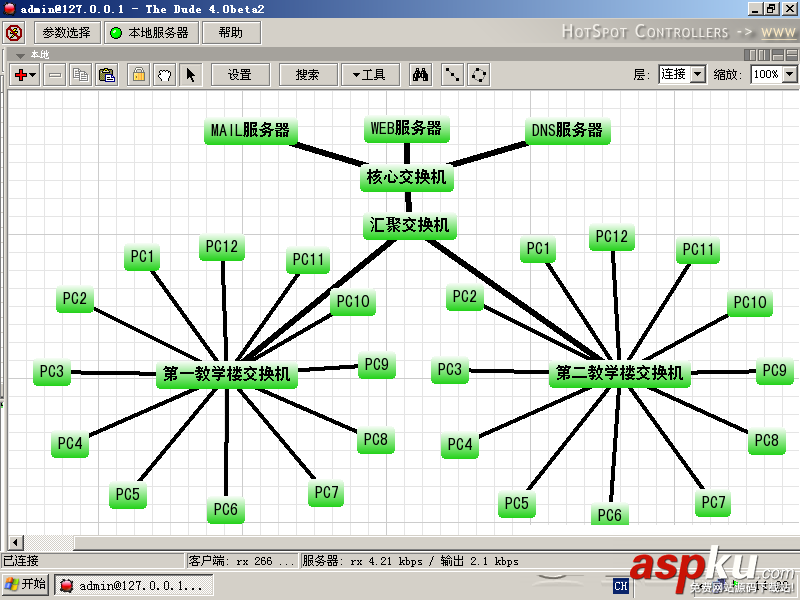

3.全部連好后如下圖所示:

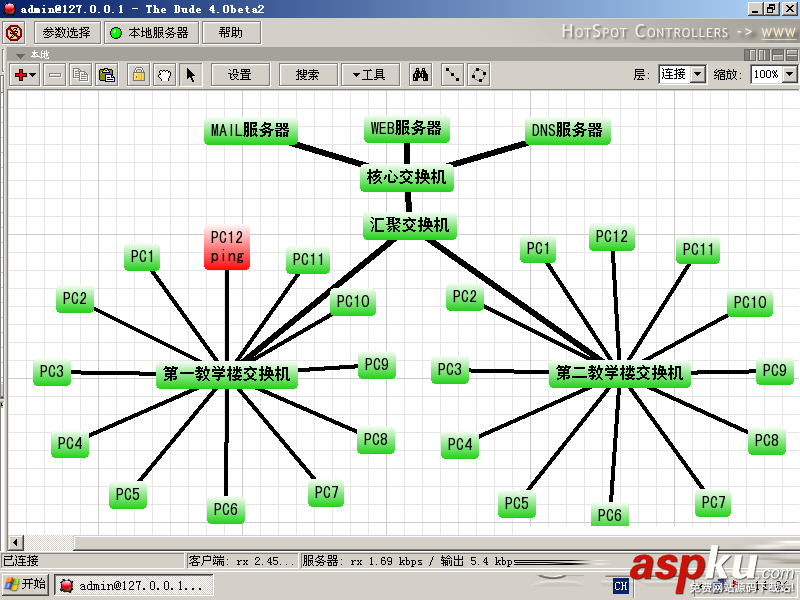

4.當某臺監控中的設備網絡不通時,它的顏色會變紅:

四..軟件管理員添加:

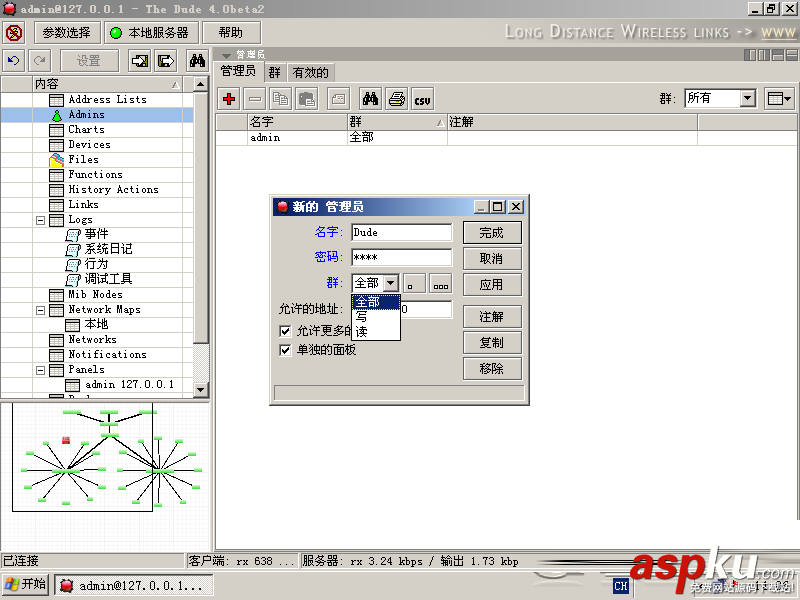

雙擊左側"內容"欄的"Admins",然后在右邊窗口即可對管理員進行添加和刪除操作

注:添加時,"群"是指該管理員賬號的權限
