在初學UG NX造型時，很多人喜歡使用草圖繪制。但一些老操作者都喜歡用空間曲線來作圖，對初學者來說，空間曲線的約束、修剪都比較麻煩，其實還是因為不懂它的技巧。

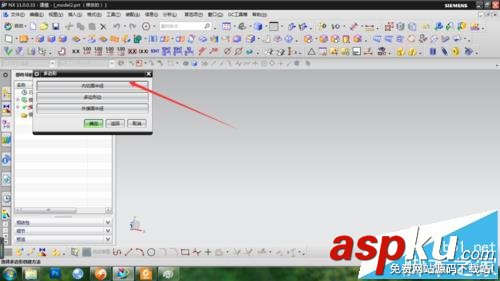

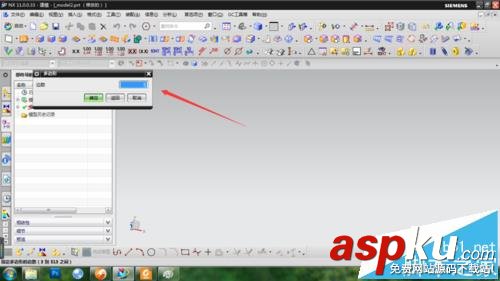

1、打開一個軟件，選擇插入/曲線/多邊形命令，根據提示，輸入多邊形邊數，選擇內切圓或外接圓及半徑值，如圖所示。

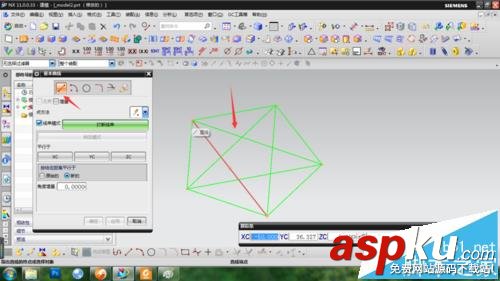

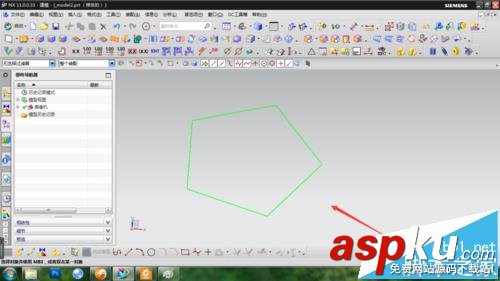

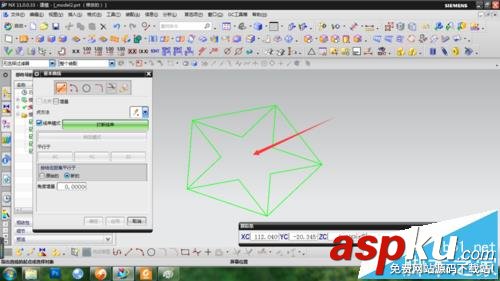

2、指定多邊形中心位置，則一個多邊形生成。選擇插入/曲線/基本曲線，選用直線，將五邊形的五個點連成一個五角星形狀。

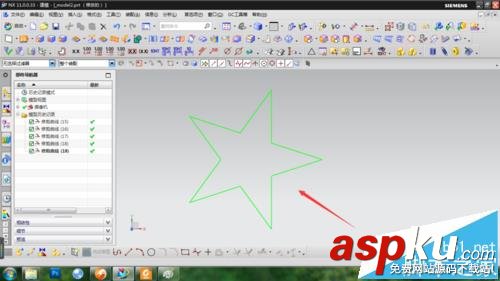

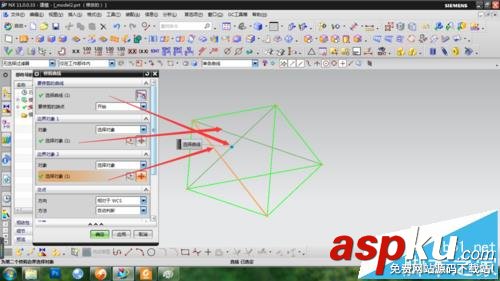

3、完成后選擇基本曲線中的修剪，按提示選取要修剪的曲線，跟著選取兩條邊界線，圖形自動完成修剪。同樣的方法完成其它線段的修剪，結果如圖。

注意事項：

注意修剪時在設置中選擇隱藏輸入曲線。
