在UG NX軟件的曲面造型方面，其它軟件很難和它相比。這里以一顆鉆石為例，僅使用一個直紋面完成鉆石的全部造型，如下圖，結合曲線與曲線，點與曲線均能生成實體特征的技巧。供大家共同學習研究。

1、打開軟件，進入曲線設計，選擇曲線中的多邊形命令，指定邊數為8，選擇內切圓半徑，指定半徑為30，角度為0，默認中心點為原點，生成一個八邊形。

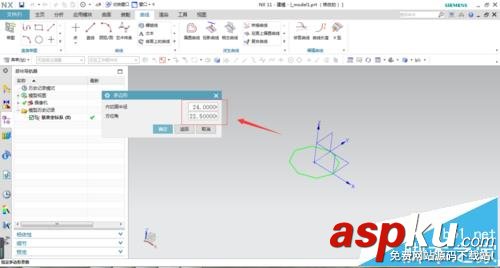

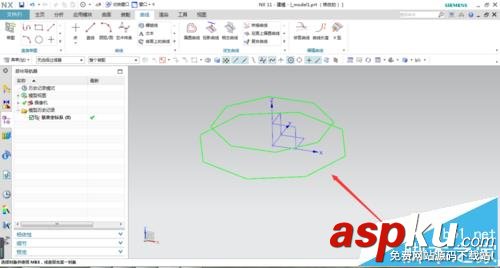

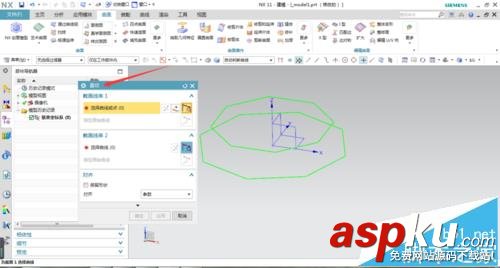

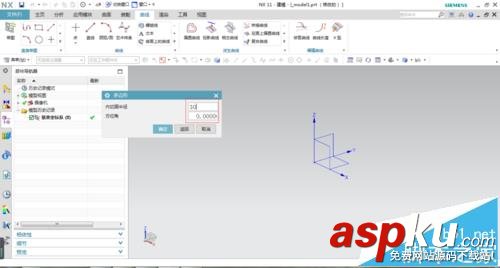

2、完成后單擊返回，指定內切圓半徑為24，角度為22.5，中心點為0，0，10。完成另一個八邊形的創建。完成后進入曲面工具，選擇直紋面，軟件跳出直紋面對話框。

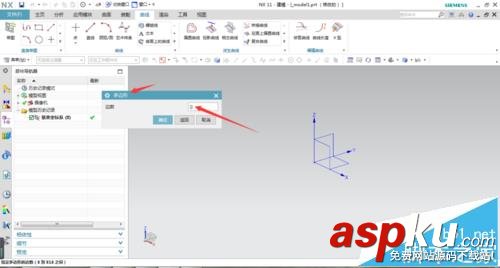

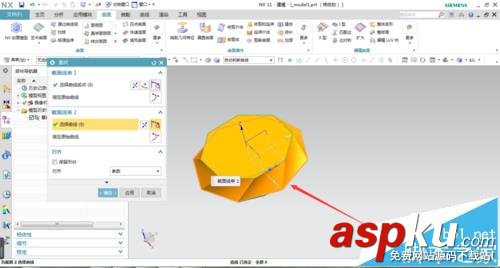

3、選擇截面線1為其中一個八邊形，選擇截面線二為另一個八邊形，則繪圖區出現一個扭轉的實體。如圖所示。

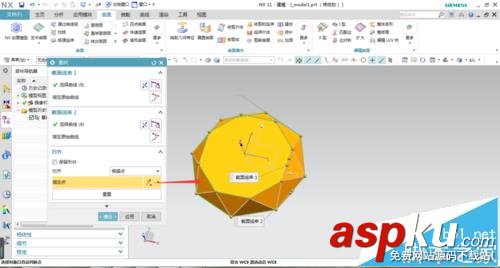

4、先不要點確定，在下面的對齊欄中選擇根據點，選取上面八邊形的八條線段的中點，增加八個調節點后，分別選中各個點拖動到相應的結點，最后結果如圖所示。

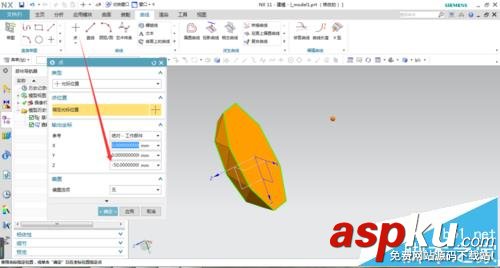

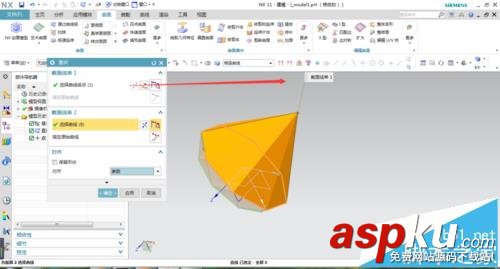

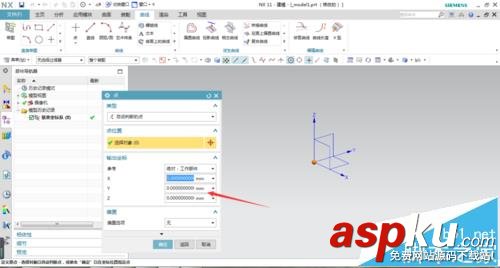

5、接著選擇曲線中的點命令，指定坐標值為0，0，-50。創建出鉆石的頂點。再次使用曲面中的直紋面，選擇截面線1為剛剛創建的點，選擇截面線2為面上的八條邊，生成鉆石錐體，如圖。

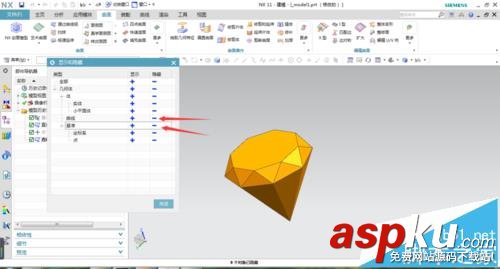

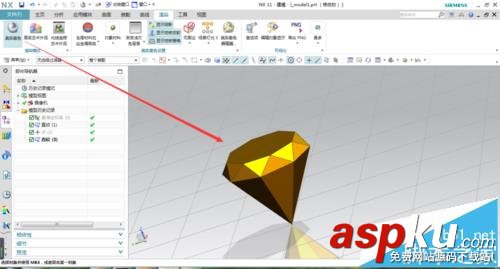

6、選擇編輯中的顯示和隱藏，隱藏掉曲線和坐標，這樣留下生成的實體。在渲染工具欄中選擇真實著色，效果如圖。

注意事項：

注意直紋面的兩截面線方向要一致。
