UG7.5模具排氣設計方法介紹模具設計中模仁排氣的畫法，通過本經驗，可以掌握如何設計模具排氣。平面模具排氣是磨床加工，曲面分型的模具需要CNC加工。

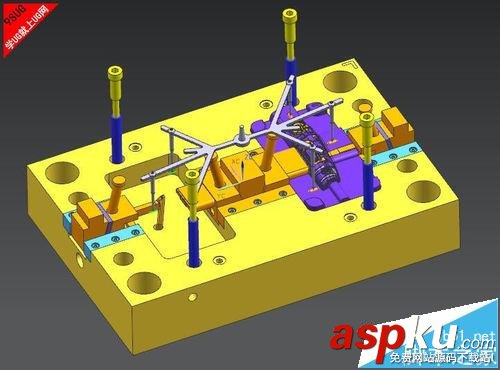

1、UG7.5模具設計使用的是NX7.5制作的手動分模技巧，本知識點是介紹模具排氣相關的設計知識！

2、排氣是模具上必不可少，通過詞匯就能理解其定義，主要起排型腔氣體的作用！

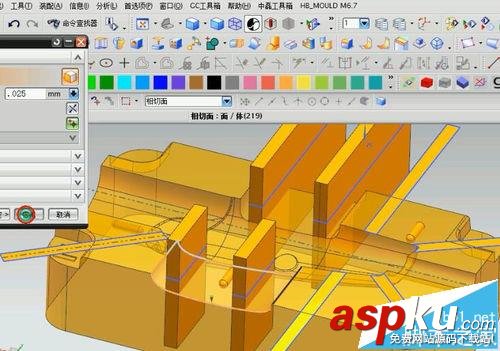

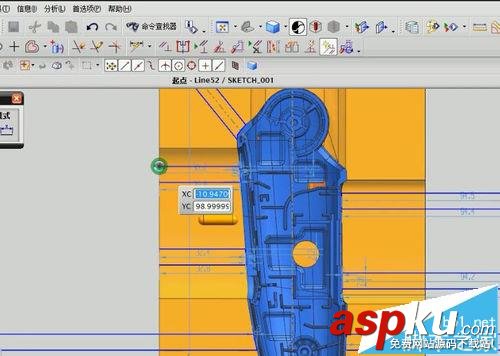

3、模具上除了開排氣槽排氣，像頂針、鑲件等也可以啟排氣作用，本方法教大家如何在模具分形面上開排氣槽。對于曲面類的排氣結構，需要先拉伸塊，然后與模仁進行布爾運算。

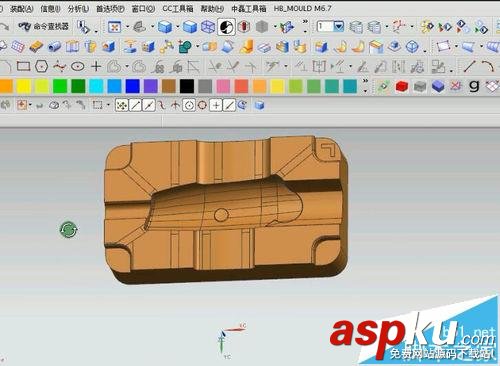

4、UG7.5模具排氣加工方式：對于平面分型面的可以選擇磨床加工，對于曲面分形面的則需要NC加工；

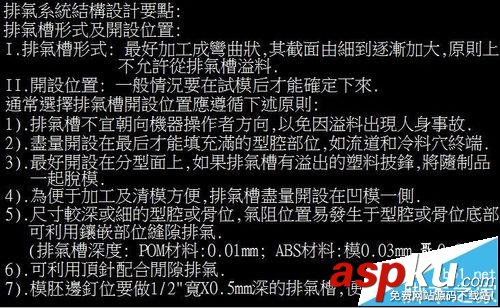

5、模具排氣需要放置到鉗工飛模完成后加工，排氣的深度則根據塑膠材質來定，一般ABS排氣深度開0.025，排氣的第一階安全距離為2.5mm,第二級深度則為0.1mm.

6、模具排氣不同的公司雖說有不同的要求，但原則都是按本例的方法進行變通的，一款合格的模具，排氣設計的也很重要，在繪制時，一定要用心思考。
