我們通常完成各種特征都是通過曲線來輔助，而很多時候我們不需要每次都去繪制曲線，在UG NX軟件中可以直接在面上偏置曲線，下面講講它的使用技巧。

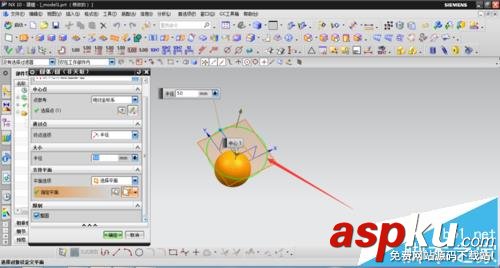

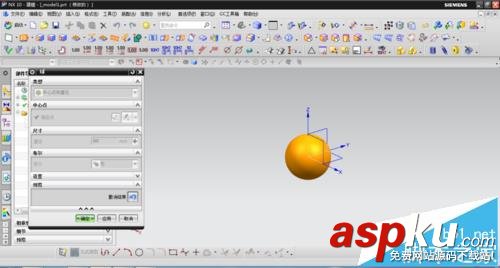

1、選擇插入設計特征中的圓命令，指定圓心和直徑，創建一個圓的模型。

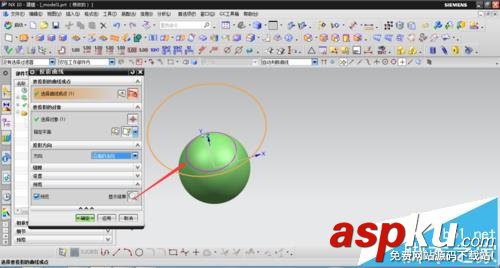

2、在圓以外的平面上繪制一個圓曲線，選擇投影曲線，將圓曲線沿垂直面方向投影到實體圓上。

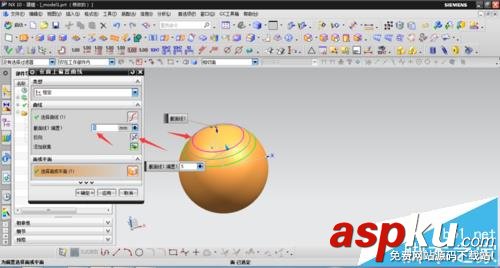

3、選擇插入派生曲線中的在面上偏置，選取圓上的投影線，設置偏置距離，曲線按該尺寸自動偏置到圓上，點擊反向，則偏置曲線縮小。

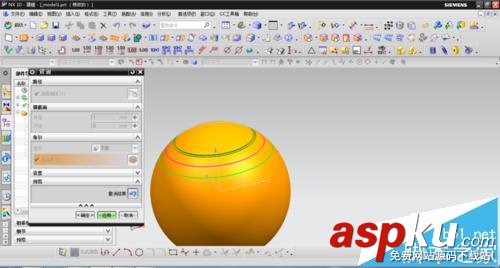

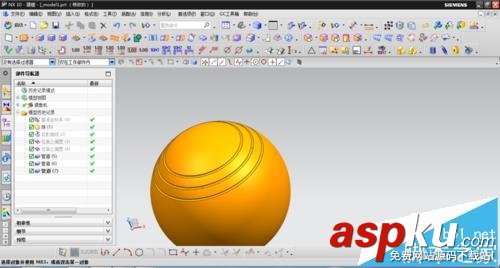

4、點擊管道命令，分別選擇幾條曲線，生成實體求差。最后效果如圖。

注意事項：

注意往曲面上投影曲線一般選面的法向。
