在網上看到一個金元寶圖片，想著在UG NX軟件里把它畫出來，最后做出了一個大概的樣子，這里把它的創建過程分享給大家。

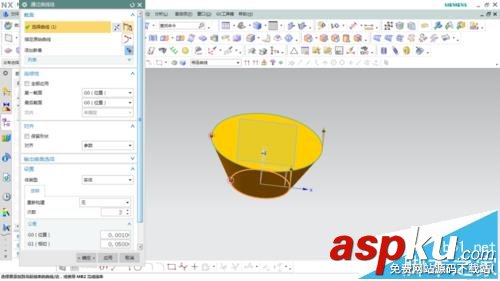

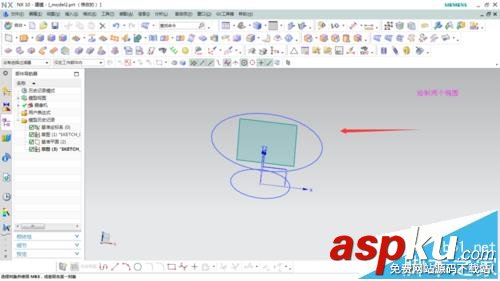

1、首先在不同層面上繪制大小兩個橢圓，我這里尺寸也是隨便給的，大概比例差不多就可以了。接著用通過曲線組來生成實體。

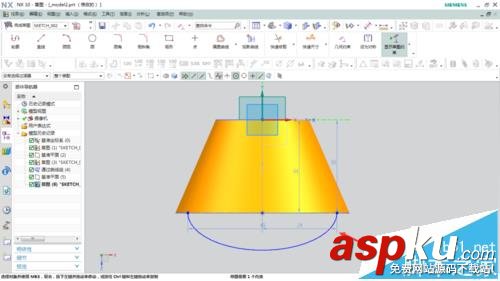

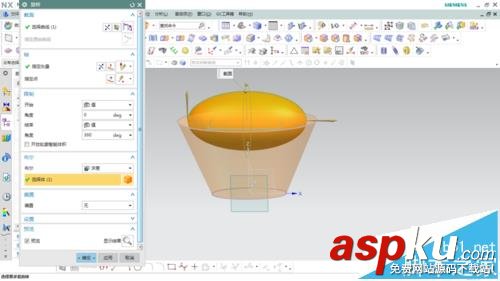

2、在前視基準面上再繪制一個橢圓，在象限點處繪制一條中心線，如圖所示。這里橢圓可以是一個整圓，也可以是半圓，在UG NX軟件中都可以旋轉。

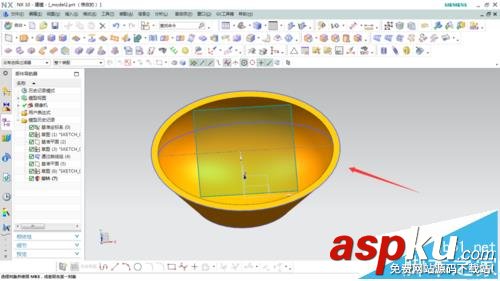

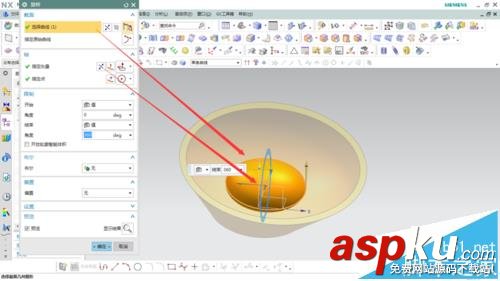

3、通過旋轉求差生成金元寶的凹坑。然后在凹坑底部用同樣的方法繪制橢圓旋轉生成凸出部分。

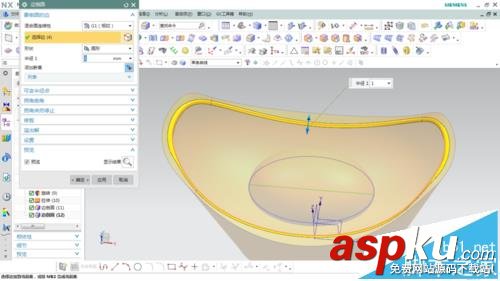

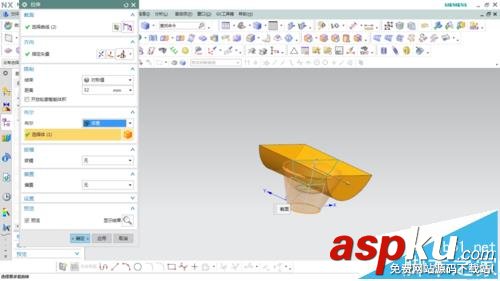

4、接著使用拉伸求差修剪掉金元寶凹槽部分，如圖。接著使用倒圓角命令對周邊進行倒圓角。

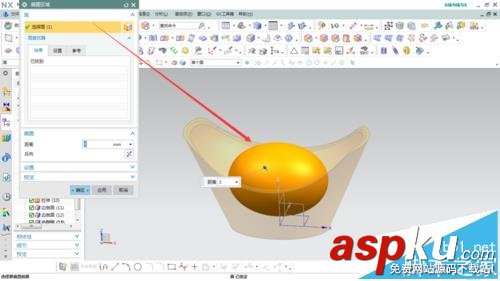

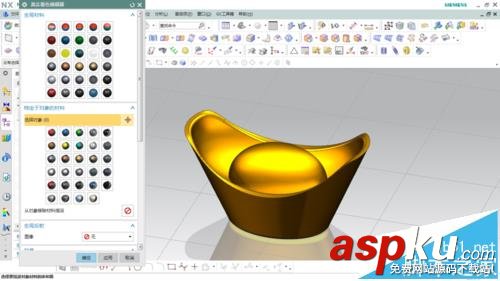

5、發現中間凸出部分有點小，使用偏置面命令對該橢圓向外偏置到合適區域。進入藝術外觀顯示如圖。

注意事項：

注意所示旋轉特征都是沿橢圓的中心旋轉，旋轉軸為中心線。
