我們在設計過程中，經常需要進行一些反復的修整，有時前面的工序已經做了很多，返回修改時又會對其中的一些特征造成沖突，在UG NX中使用橋接曲線和填充曲面功能對我們的幫助很大。

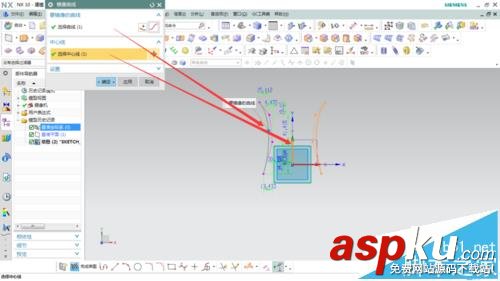

1、先進入草圖，隨意繪制一條不封閉的樣條曲線，大概調整順滑，再使用鏡像命令，將樣條線鏡像到另一側。

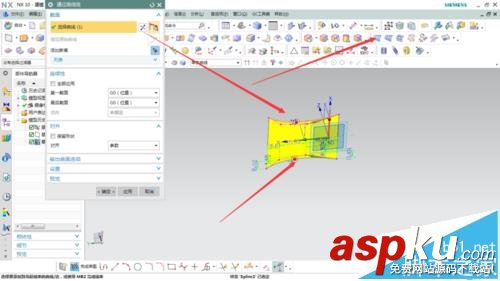

2、點擊插入/網格曲面/通過曲線組，選中兩條樣條線，確定后生成一個片體特征。

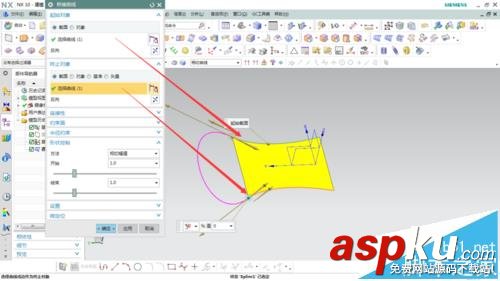

3、接著點擊插入/派生曲線/橋接曲線，選擇需要橋接的第一條曲線為起始對象，選擇另一條為終止對象，生成如圖所示的連接曲線。

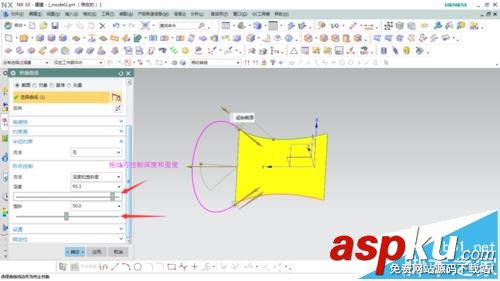

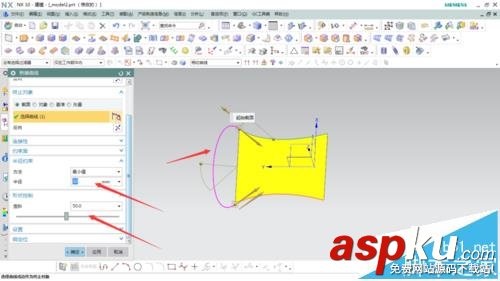

4、通過調整半徑或形狀控制，可以改變橋接曲線的深度和斜度，具體操作如圖所示

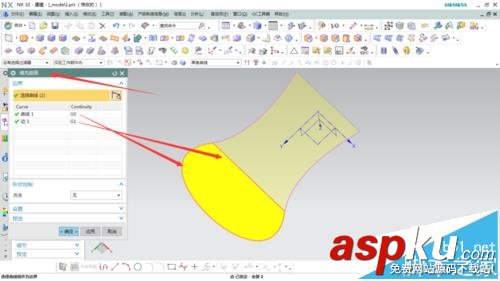

5、最后選擇插入/曲面/填充曲面命令，選擇空位的曲線進行填充，完成后效果如圖

注意事項：

注意生成曲面時，選擇曲線的方向保持一致。
