三維軟件中用了PRO/E,UG NX,solidworks，始終還是覺得UG NX的建模功能要強大一些。這篇經驗主要講的是紐扣模型的創建。

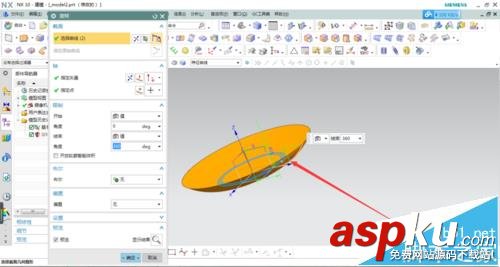

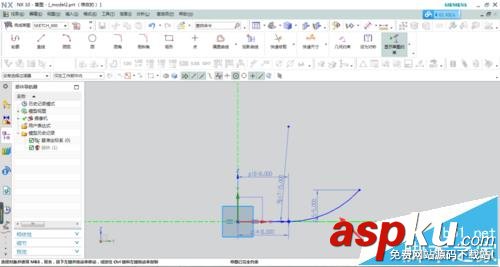

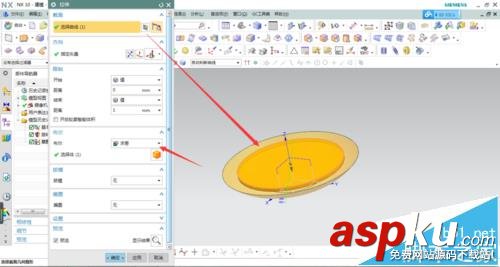

1、先繪制一個紐扣輪廓草圖，通過旋轉特征命令對草圖進行旋轉生成實體，然后使用拉伸命令在頂平面拉伸紐扣凹槽部分。

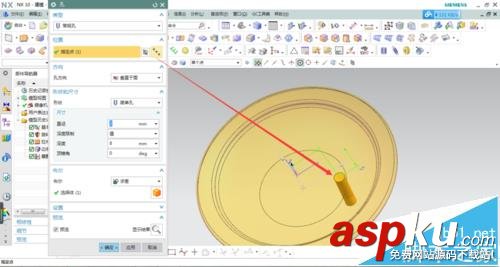

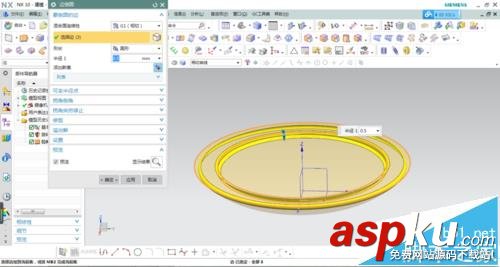

2、完成后對各邊緣進行倒圓角處理。接著使用創建孔特征，選擇平面一點創建一個紐扣孔。

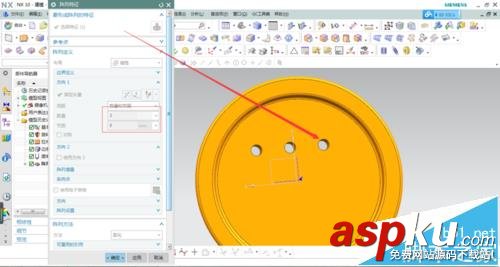

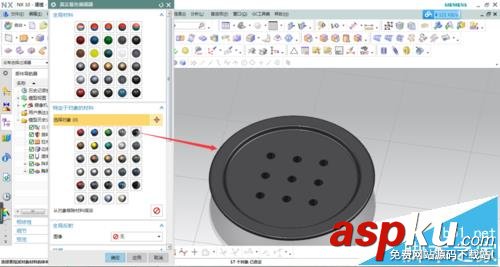

3、通過線性陣列特征，將前面創建的孔分別沿兩個垂直方向進行陣列，各操作如圖所示。最后進行材料渲染，效果如圖
