運用三維軟件完成實體的繪制。

1、繪制鼠標地面外輪廓。  單擊【草圖】命令，在工作區中選擇XZ平面作為草繪平面，繪制結果如下圖所示。

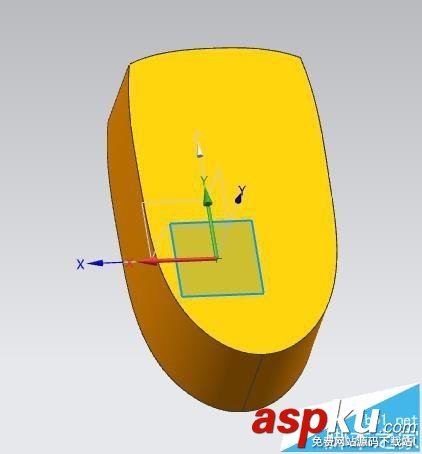

2、創建拉伸體。  單擊【特征】|【拉伸】命令，在工作區中選擇上步驟草繪的曲線，然后選擇向Y軸方向拉伸距離40mm，結果如下圖所示。

3、繪制投影曲線2。  單擊【草圖】命令，在工作區中選擇YZ平面為繪圖平面，繪制結果如下圖所示。

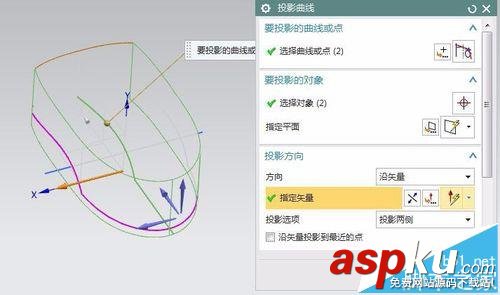

4、創建投影曲線1。  單擊【曲線】|【派生的曲線】|【投影曲線】命令，在工作區中選擇上步驟創建的投影曲線1，將其投影到Z軸方向的側面上。

5、創建投影曲線2。  按同樣方法選擇投影曲線2，將其投影到沿X軸兩側的面上，投影結果如下圖所示。

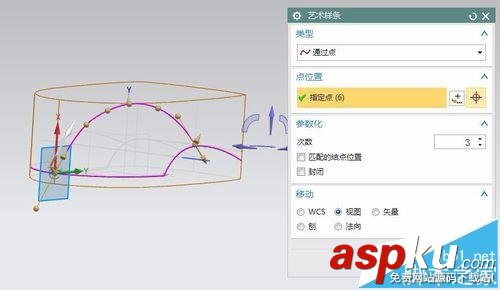

6、繪制藝術樣條。  單擊【曲線】|【藝術樣條】命令，在工作區中連接兩投影曲線與YZ平面的兩交點，在兩點間創建階次為3的藝術樣條曲線，結果如下圖所示。

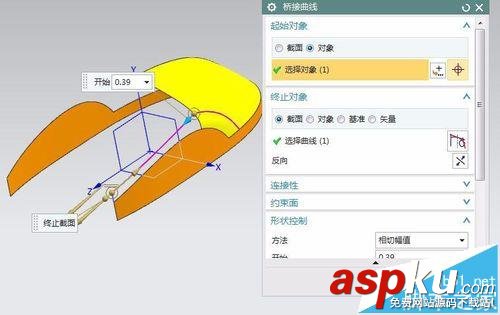

7、橋接曲線2。  單擊【曲線】|【派生的曲線】|【相交曲線】命令，在工作區中選擇面上偏置曲線端點和上步驟所創建的直線3的端點，并設置如圖參數，得到下圖結果。

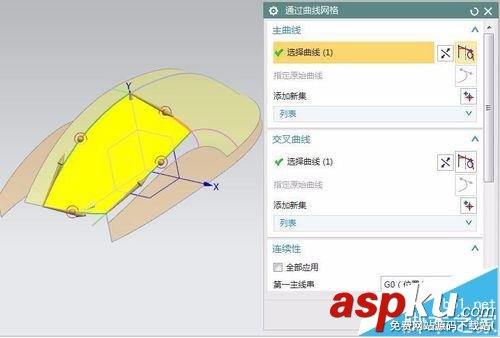

8、創建網格曲面2。  單擊【曲面】|【通過曲線網格】命令，在工作區中依次選擇投影曲線1和橋接曲線1為主曲線，選擇兩條相切面邊緣線和橋接曲線2為交叉曲線，結果如下圖所示。

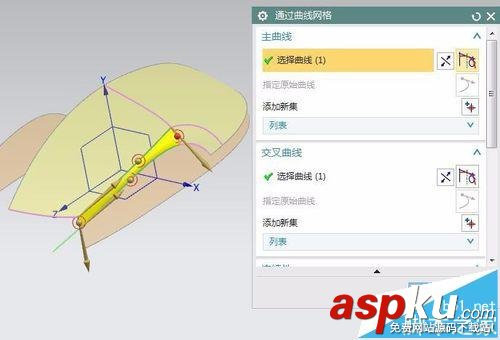

9、創建網格曲面3。  單擊【曲面】|【通過曲線網格】命令，在工作區中依次選擇投影曲線1和橋接曲線1為主曲線，選擇兩條相切面邊緣線和橋接曲線2為交叉曲線，結果如下圖所示。

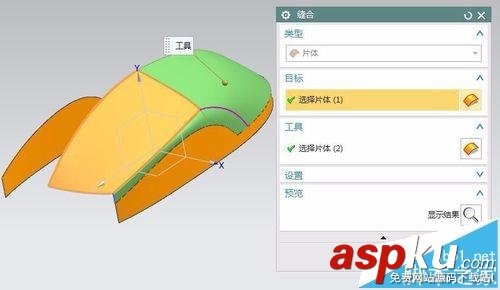

10、縫合曲面。  單擊【插入】|【組合體】|【縫合】命令，在工作區中選擇網格曲面2為目標片體，選擇其他網格曲面為刀具，結果如圖所示。

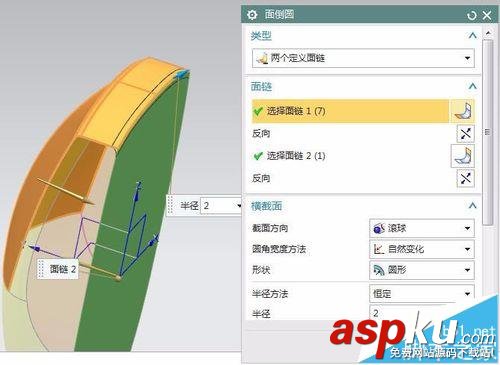

11、創建鏡像體。單擊【插入】|【關聯復制】|【抽取幾何體】命令，在【類型】下拉列表中選擇【鏡像體】選項，在工作區中選擇上步驟創建的曲面為目標曲面，選擇YZ平面為鏡像平面，結果如下圖所示。創建面倒圓2。  單擊【特征】|【面倒圓】命令，選擇鼠標底面曲面的邊緣線，結果如下圖所示。

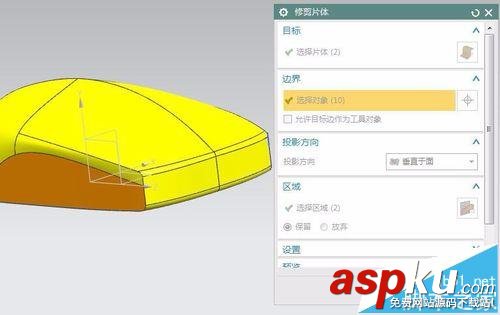

12、修剪片體。  單擊【插入】|【修建】|【修建的片體】命令，在工作區中選擇鼠標兩側面為目標，選擇前端面為邊界，結果如下圖所示。

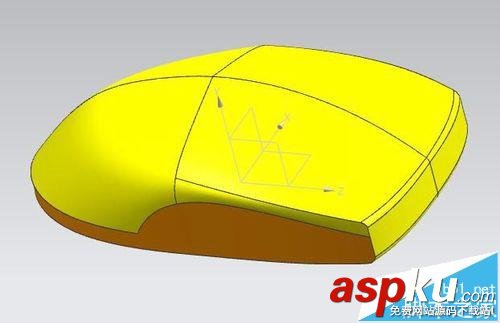

13、完成鼠標外殼的創建。  整體效果圖如下圖。
