目前五金行業鈑金件越來越多，相比機加工的利潤也要高些，各大三維軟件也加強了鈑金模塊功能的強化。這里介紹一個在UG NX里使用鈑金模塊中的折邊彎邊命令制作合葉的技巧。

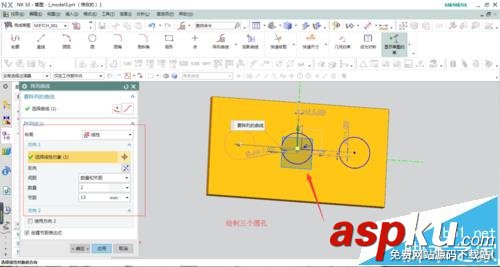

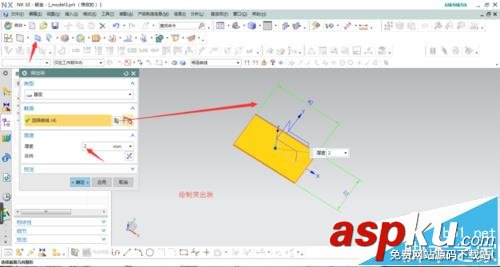

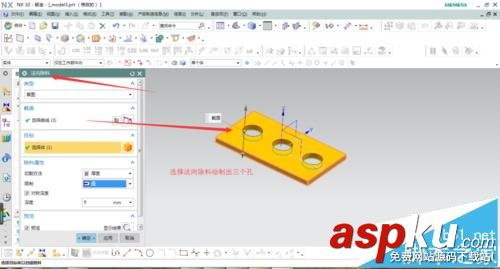

1、首先進入鈑金模塊，選擇突出塊命令，繪制草圖，給定厚度，創建如圖所示的塊。然后選擇法向除料命令，繪制鎖緊螺釘需要的圓孔，如圖所示，也可直接用拉伸命令進行拉伸求差。

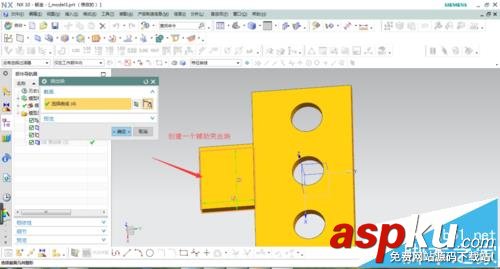

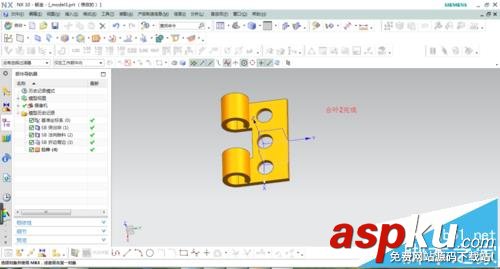

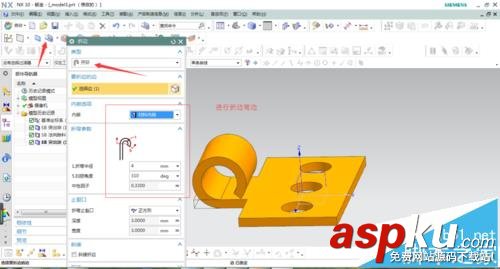

2、再次選擇突出塊，繪制一個如圖所示的輔助塊。選擇折邊彎邊命令，選取輔助塊的邊緣進行折彎，折彎半徑為4，角度調整好不干涉為310度，效果如圖，繪制出合葉旋轉軸孔。

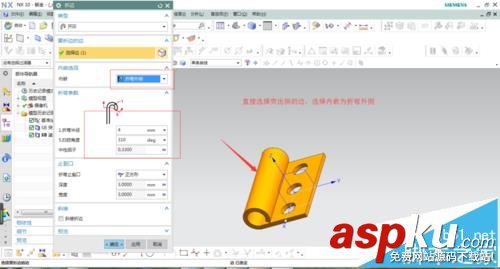

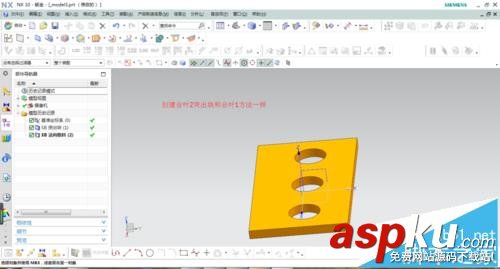

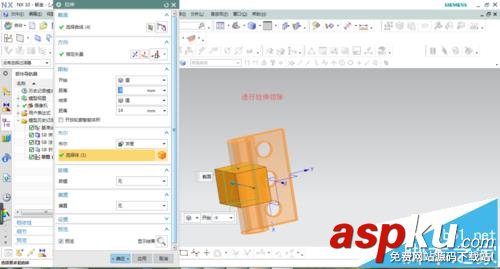

3、另外新建一個模型，繪制另一個配套合葉，突出塊和前面尺寸一樣。然后直接選擇折邊彎邊命令對邊緣進行折彎，選擇內嵌為材料外側，折彎成如圖所示的軸孔，再直接選擇拉伸命令對中間部分進行拉伸切除。如圖

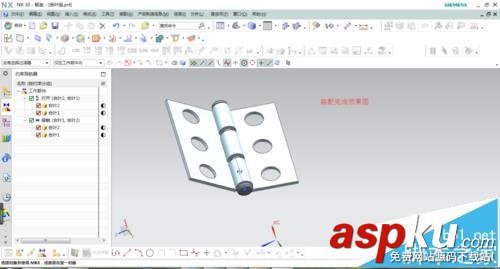

4、對兩合葉進行裝配，選擇約束類型為自動對準中心軸，邊緣對齊約束。完成后裝入中心軸，最后效果如圖。對于UG NX裝配爆炸方面的知識可以參考下面經驗鏈接。

注意事項：

注意UG NX中的彎邊及折邊彎邊、還有折彎命令都是不同的。
