該經驗為大家分享一篇ansys如何在平面柵格作圖的教程。

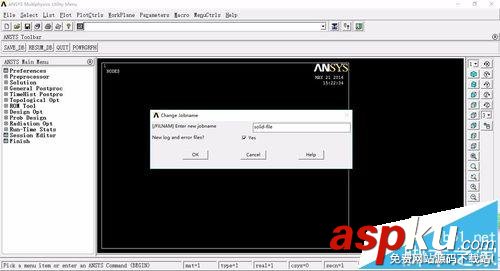

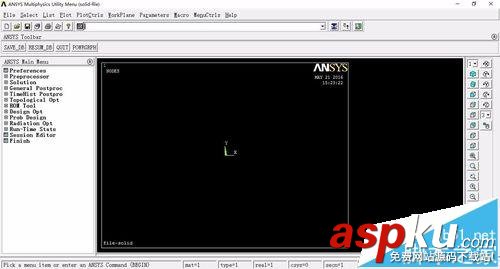

1、首先，雙擊打開ansys12.0軟件，默認路徑、名稱點擊run。然后定義文件名Utility Menu>File>Change Jobname，彈出對話框后，輸入file-1，點擊YES，然后點擊OK，如下圖所示。定義分析標題 Utility  Menu>File>Change  Title，彈出對話框，我們可以輸入solid，點擊OK即可完成定義分析標題，可右鍵第一項刷新。

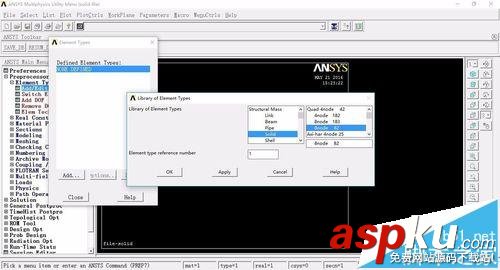

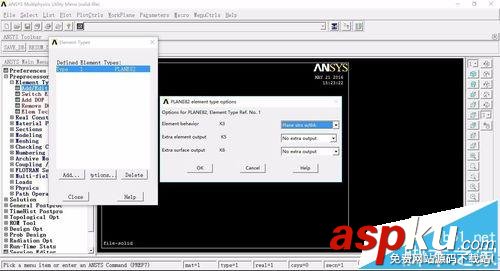

2、定義菜單類型，Main Menu>Preprocessor>Element Type>Add/Edit/Delete，設置選項在Structual solid選擇輸入8node82，然后options，選擇如下圖所示的，就分別點擊OK和close退出。

3、定義實常數，Main Menu>Preprocessor>Real Constant>Add/Edit/Delete，點擊add選擇第二步的plane82，然后OK彈出real constant的對話框，輸入厚度0.125，點擊OK完成。

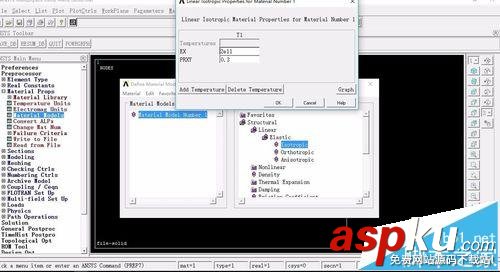

4、定義材料屬性，Main Menu>Preprocessor>Material Props>material Models,設置彈性模量為2e11，泊松比為0.3，點擊ok。如下圖所示。

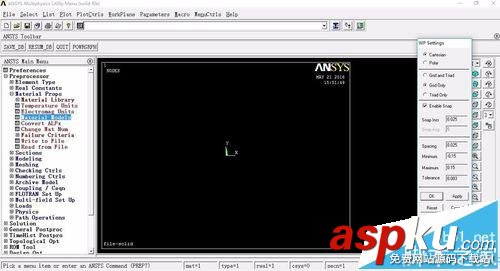

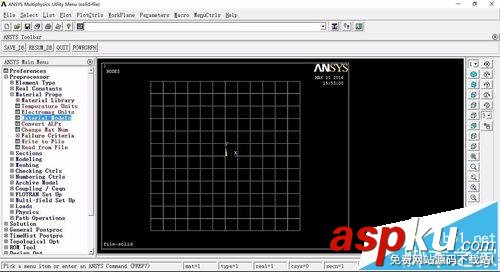

5、在創建幾何體之前，選擇菜單utility menu--workplane--wp settings。然后再utility menu--workplane--display working plane，顯示平面柵格。

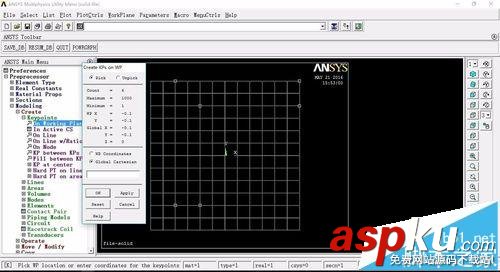

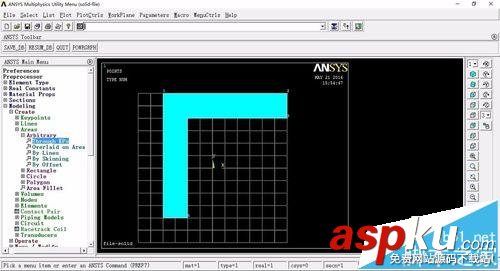

6、Main Menu>Preprocessor>modleing>create>keypoints--on working plane，在柵格圖中選擇關鍵點，接著生成面：Main Menu>Preprocessor>modleing>create>areas>arbitrary--through KPS，依次選擇點。
