該經驗為大家分享一篇ansys怎么繪制等值位移圖和應力圖動畫的教程。

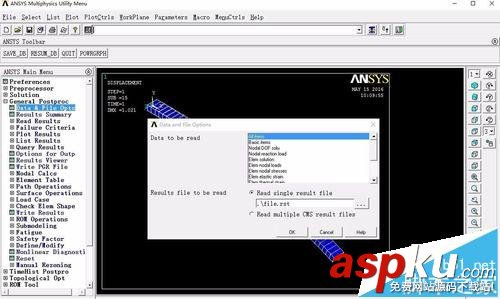

1、我們對處理結果文件，如下圖所示，mian menu--general postproc--data&file opts，選擇數據類型為ALL item，點擊 ... 的圖標，選擇該模型的rst文件，點擊OK。

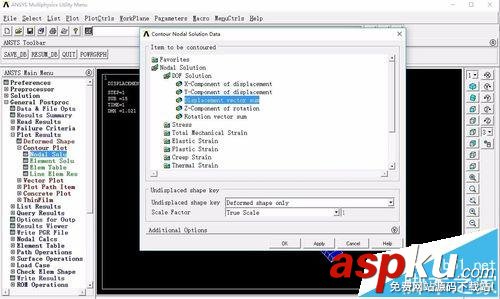

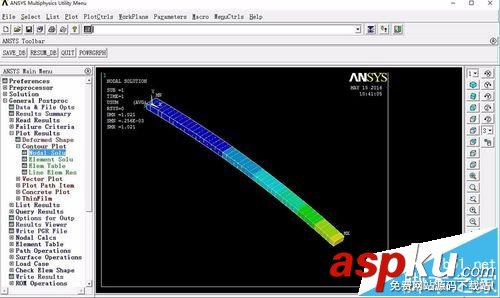

2、位移等值圖：main meun --general postproc --plot results-- contour plot --nodal solu 選擇總位移，再選擇deform shape only,再點擊OK。具體如下圖所示。

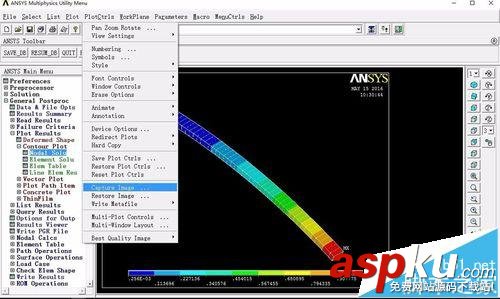

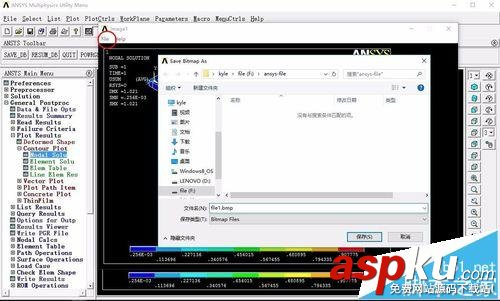

3、我們可以對步驟二進行截圖，具體步驟如下圖所示。

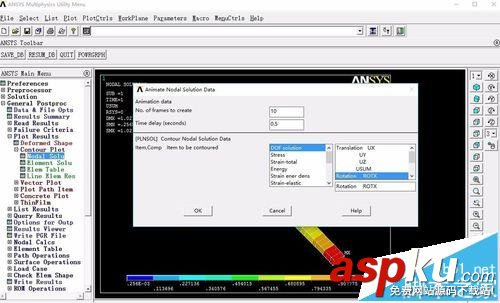

4、對等值位移圖的動畫制作，utility meun--plotctrls--animate--deformed results,輸入幀數為10，時間間隔為0.5秒。

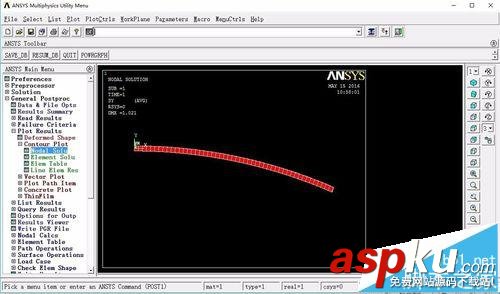

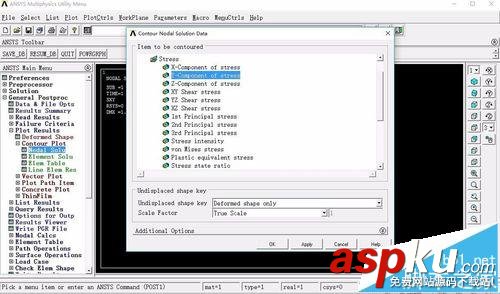

5、應力圖和步驟二類似，main meun --general postproc --plot results-- contour plot --nodal solu ，根據下圖選擇。

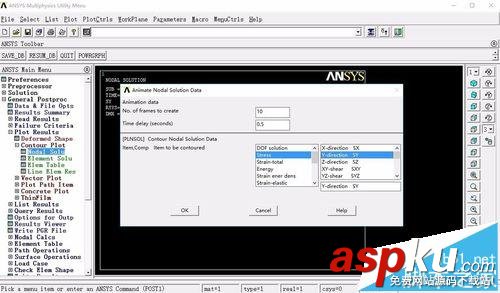

6、對應力圖的動畫制作，與步驟4一樣utility meun--plotctrls--animate--deformed results,輸入幀數為10，時間間隔為0.5秒。

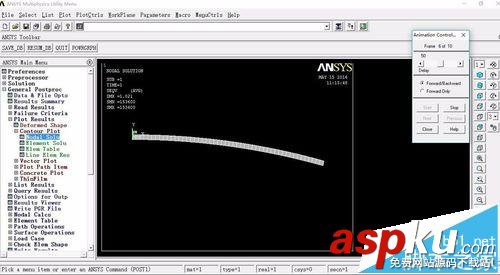

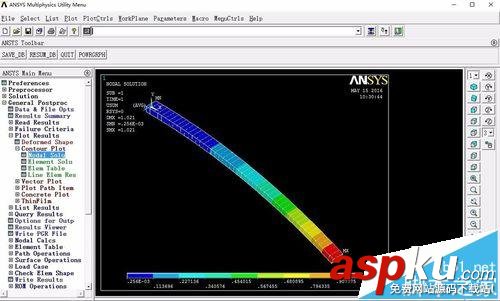

7、最后可以查看動畫，如下圖所示的動畫。
