該經驗為大家分享一篇如何利用ansys進行線條的創建。

一、ansys的準備工作

1、首先，雙擊打開ansys12.0，其他的版本的ansys都可以使用該教程，只要進入了ansys經典界面即可。然后我們的選擇工作路徑和文件名，點擊run即可進入ansys的工作界面。

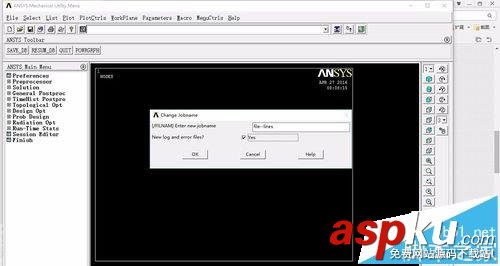

2、依次點擊Utility Menu>File>Change Jobname，彈出對話框后，輸入file-lines，點擊YES，然后點擊OK，如下圖所示。（命令行方式：/FILENAME）

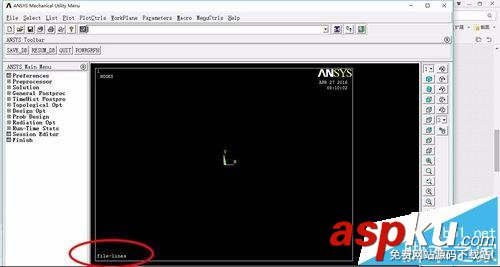

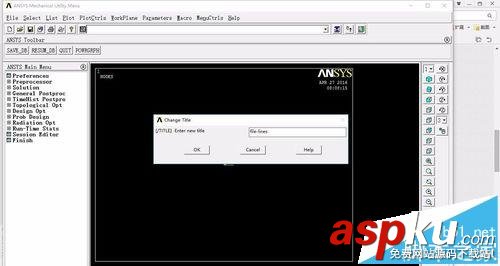

3、依次點擊Utility  Menu>File>Change  Title，彈出對話框，我們可以輸入example，點擊OK即可完成定義分析標題。  （/TITLE  命令）（右擊鼠標，選擇replot，則會刷新，會看到左下角出現file-lines）

二、線條的創建

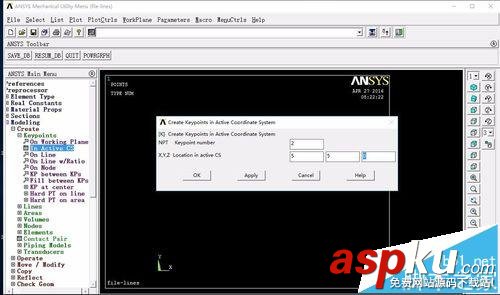

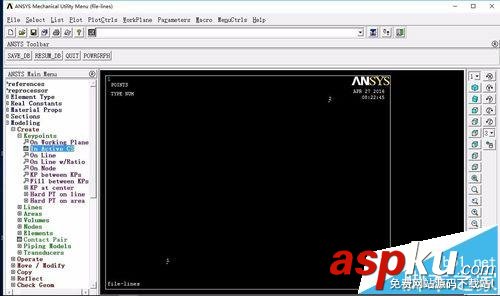

1、創建線條之前，得必須創建點，畢竟ansys不是專業的繪圖軟件，Main Menu>Preprocessor>modleing>create>areas>keypoints>on working plane，輸入原點坐標0，0，然后創建第二個點在in active cs，點的坐標為10，10，0.

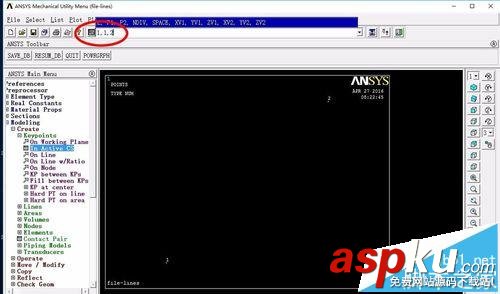

2、創建直線，快捷輸入命令，L,1,2，即可創建直線。

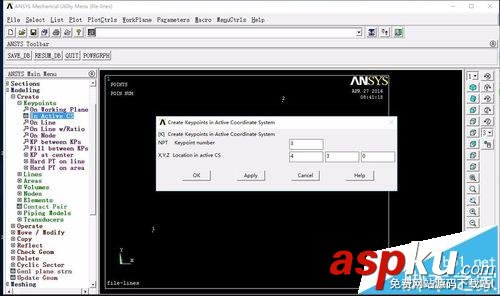

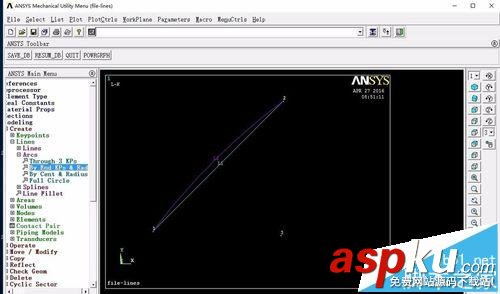

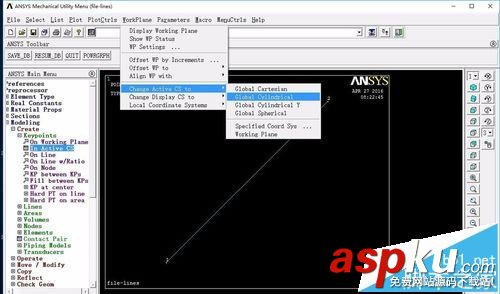

3、創建圓弧，更改為柱坐標系，方法如下圖所示。創建點3，然后再在Main Menu>Preprocessor>modleing>create>areas>lines>arcs>by end kps&rad,選取點1，2點擊OK選擇下方的點3，輸入半徑大小即可完成。
