該經驗為大家簡單的分享一篇在ansys中施加載荷并求解的教程。

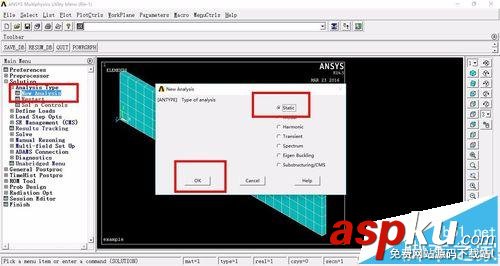

1、雙擊打開或者右鍵選擇打開文件（該經驗以ansys14.5為例），我們要選擇模型類型，選取菜單main menu --solution--analysis type--new analysis，選擇類型為static，點擊OK完成。

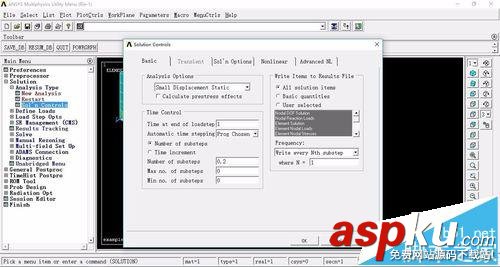

2、設置載荷步選項，main menu --solution--analysis type--solution controls，選擇basic選項框，設置時間終點為1，時間增量為0.2，其他具體如下圖所示，點擊0K。

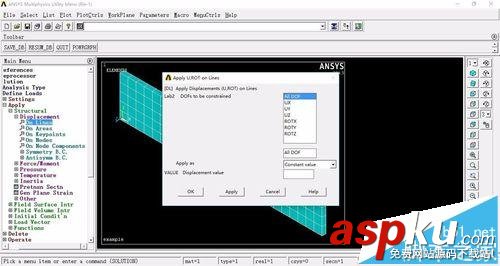

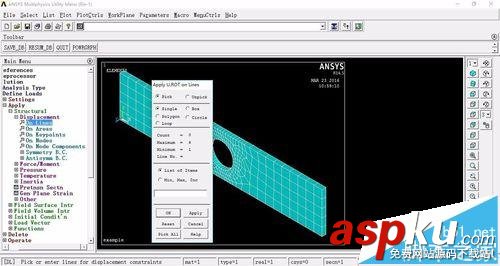

3、在模型的左端施加固定邊界條件，main menu --solution--define loads--apply--structural--displacement--on lines，選擇X=0直線4點擊OK，再點擊all dof 默認設置，然后點擊OK退出。

4、在模型的右端施加端部均部拉力，main menu --solution--define loads apply--structural--pressure--on lines，拾取X=5的直線2，點擊OK，然后再輸入-2000（拉力），其他選項默認，點擊OK。

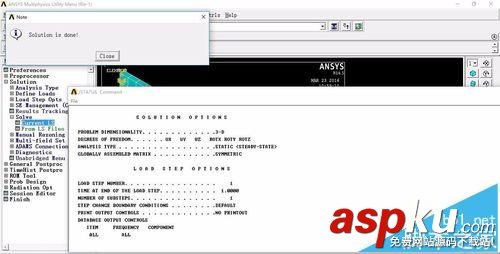

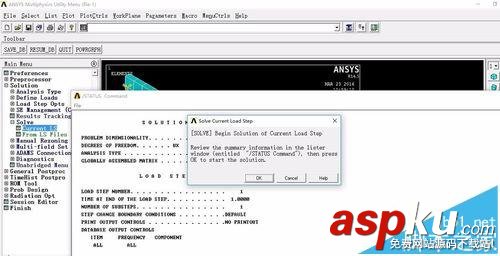

5、執行求解，main menu --solution--solve--currentLS會同時彈出2個窗口，如果沒有錯誤，點擊OK，開始求解計算，單擊yes，顯示solution is done則表示求解成功。

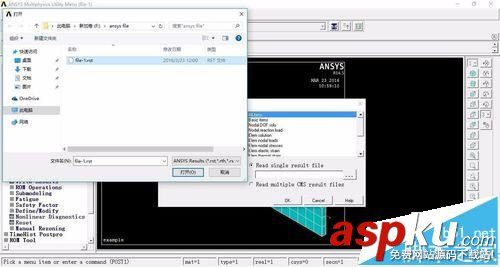

6、我們進行結果后的處理。mian menu--general postproc--data&file opts，選擇數據類型為ALL item，點擊 ... 的圖標，選擇該模型的rst文件，點擊OK。

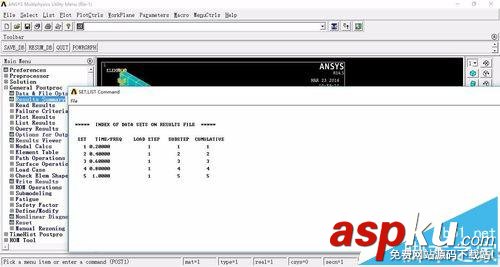

7、mian menu--general postproc--results summary，查看結果序列表。然后mian menu--general postproc--read results--by--pick。選擇最后一個。點擊read，然后點擊close。

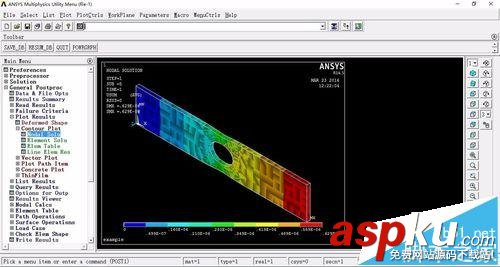

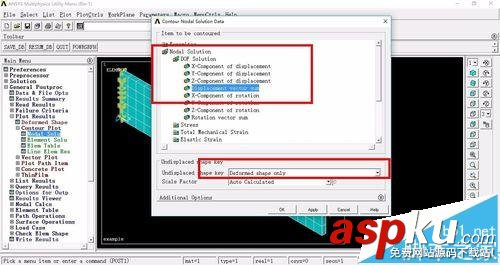

8、main meun --general postproc --plot results-- contour plot --nodal solu 選擇總位移，再選擇deform shape only,再點擊OK。
