利用PowerDesigner15在win7系統下對MySQL 進行反向工程


1、打開PowerDesigner，建立新模型，選擇Physical Data Model中的Physical Da..

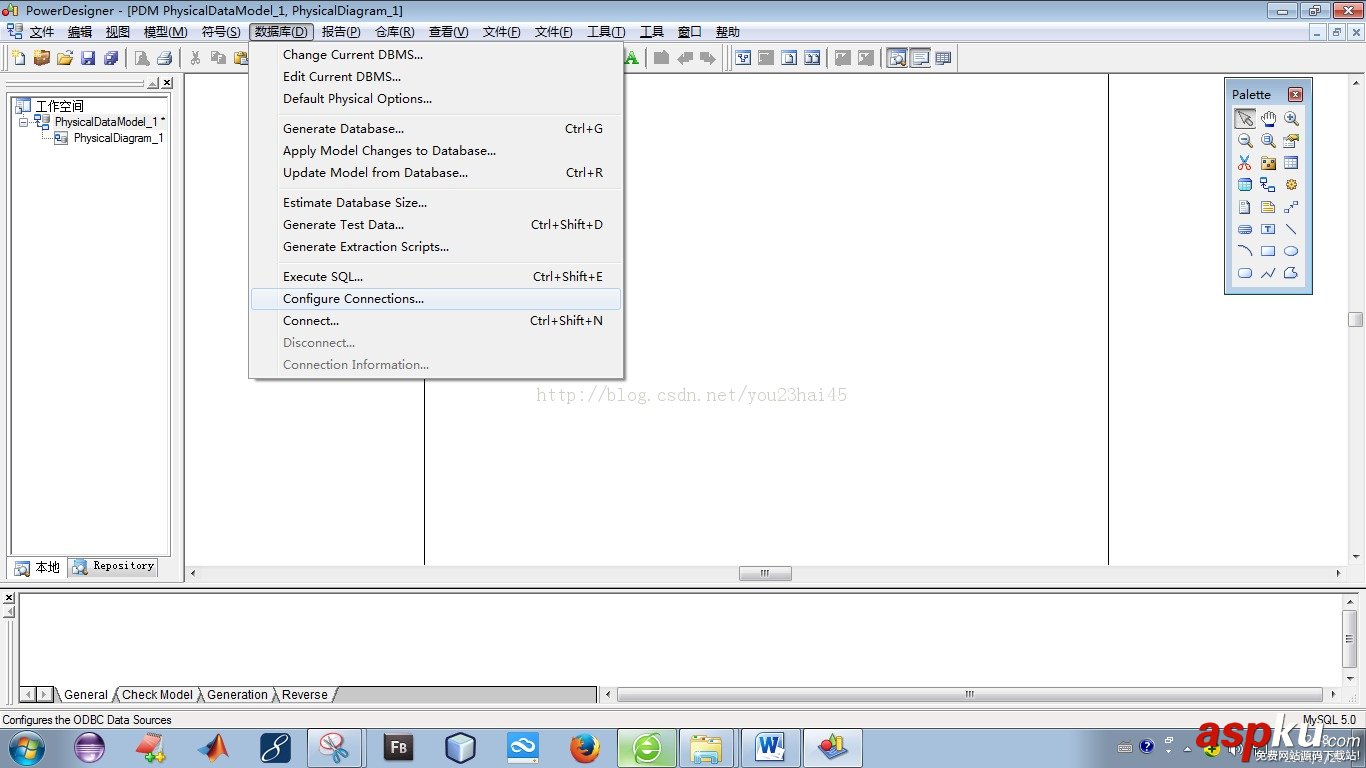

2、DBMS選擇“MySQL5.0”，單擊“OK”；選擇“數據庫--》Connect...”

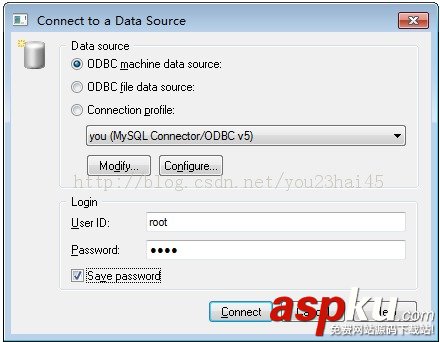

3、選擇(一)中配置的數據源，輸入用戶名和密碼，單擊“Connect”

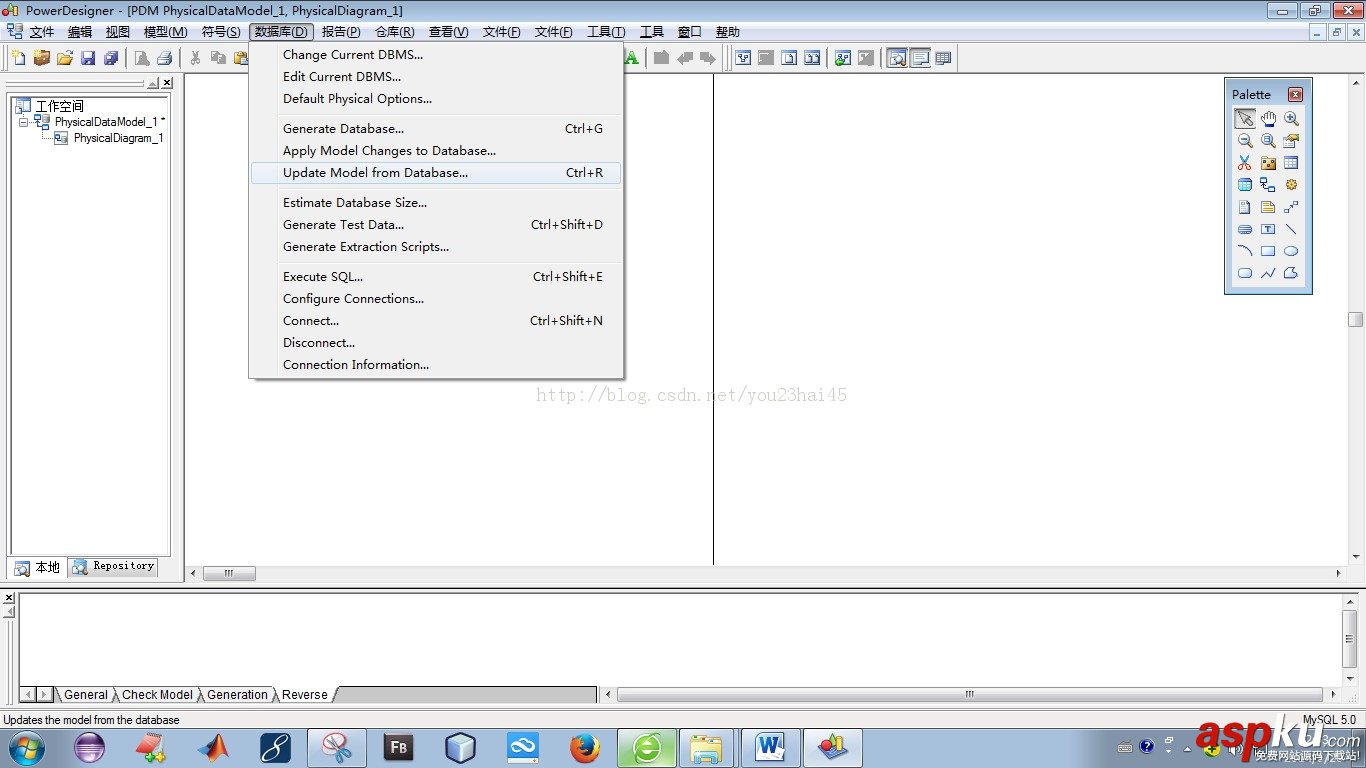

4、選擇“數據庫--》Update Model from Database...”

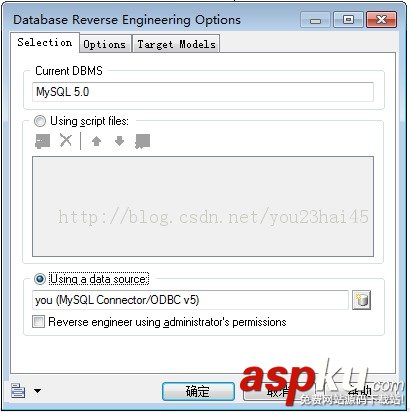

5、彈框中選擇“Using a data source”，然后單擊“確定”

6、出現“Database Reverse Engineering”，選擇需要反向工程的數據庫表

7、反向工程進行中

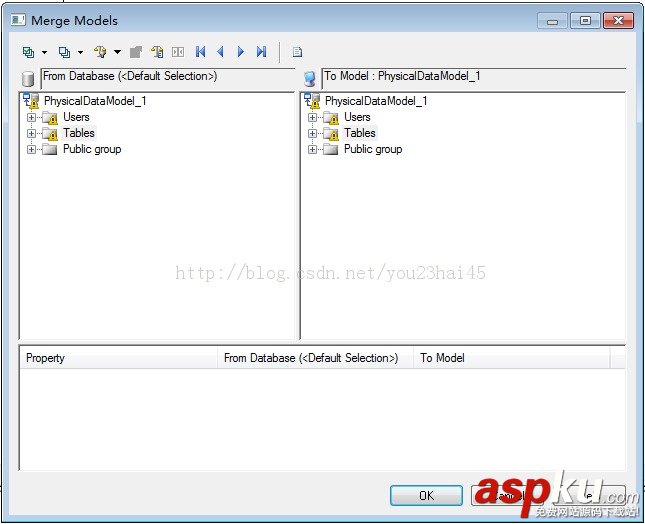

8、出現“Merge Models”

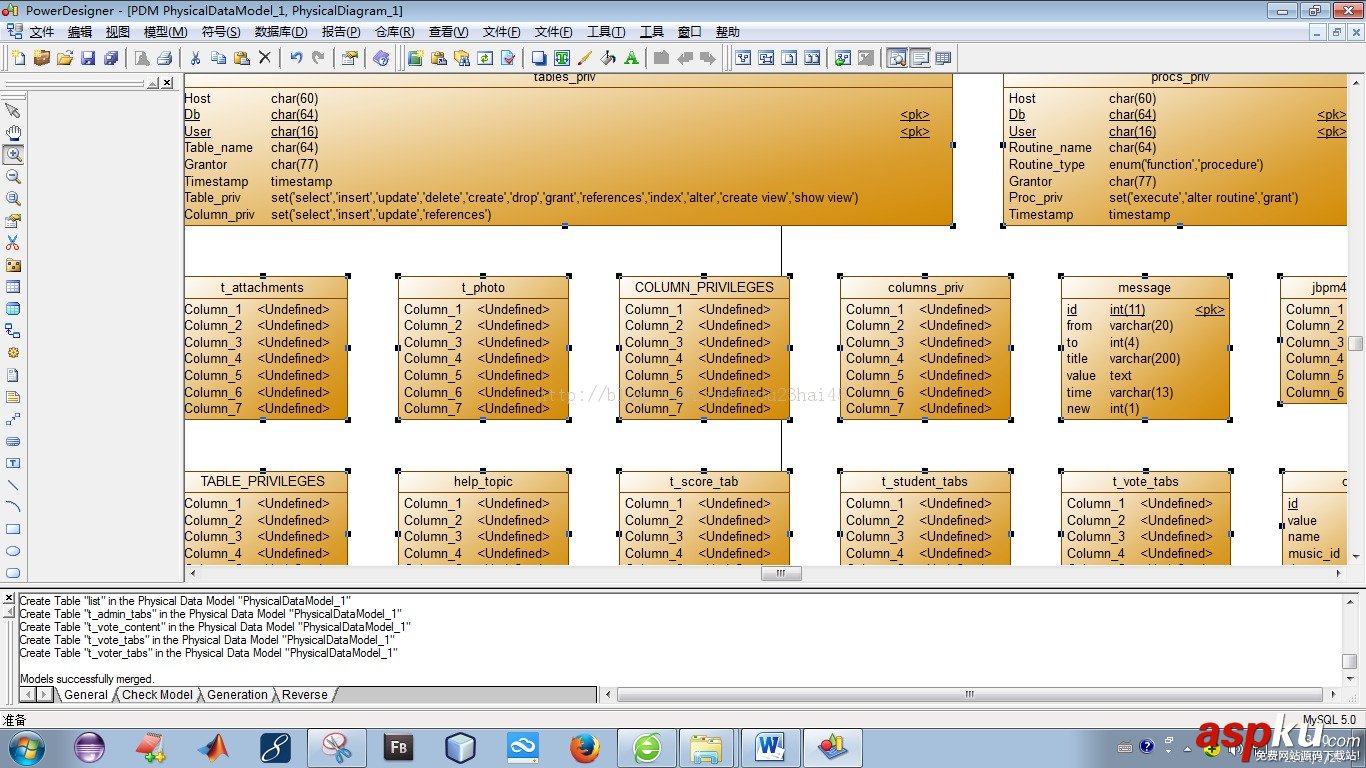

9、對MySQL 進行反向工程成功了

利用PowerDesigner15在win7系統下對MySQL 進行反向工程

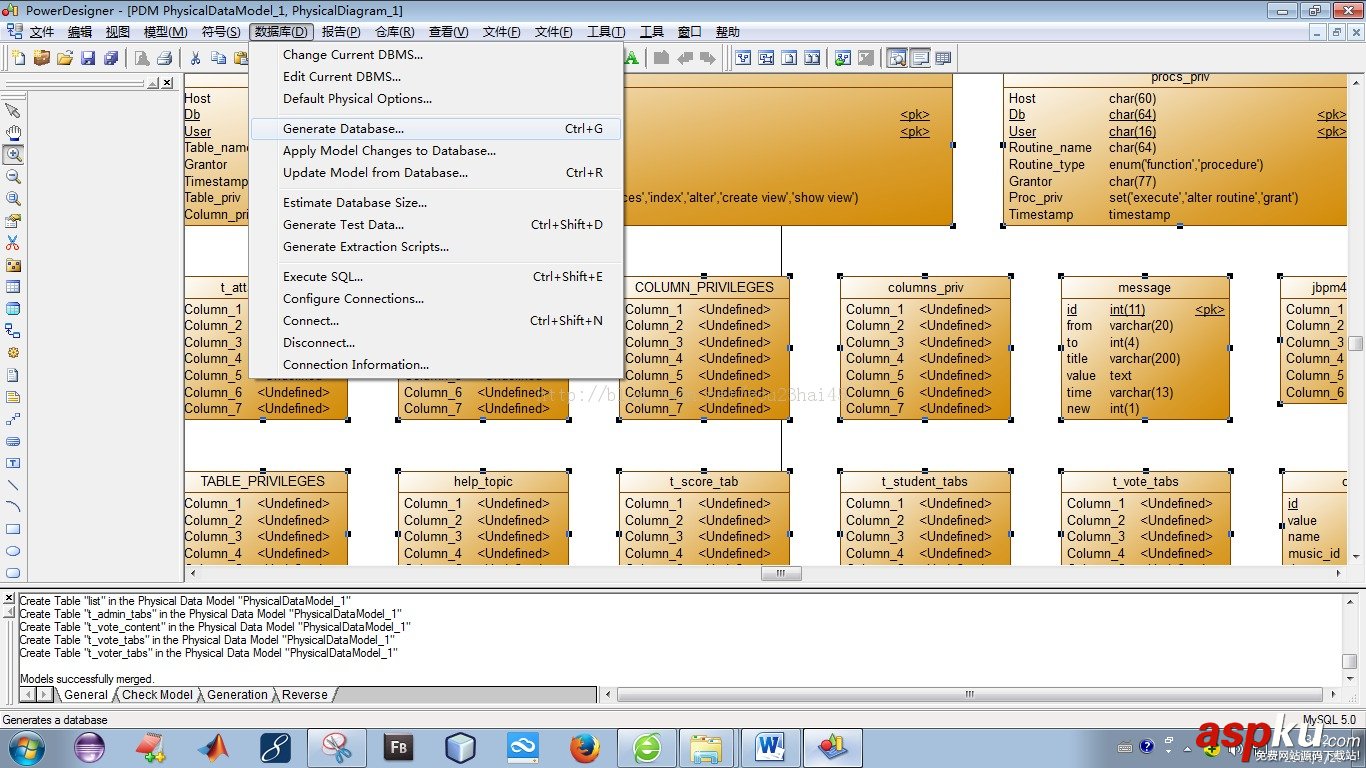

1、選擇“數據庫--》Generate Database...”，查看數據庫表的SQL語句

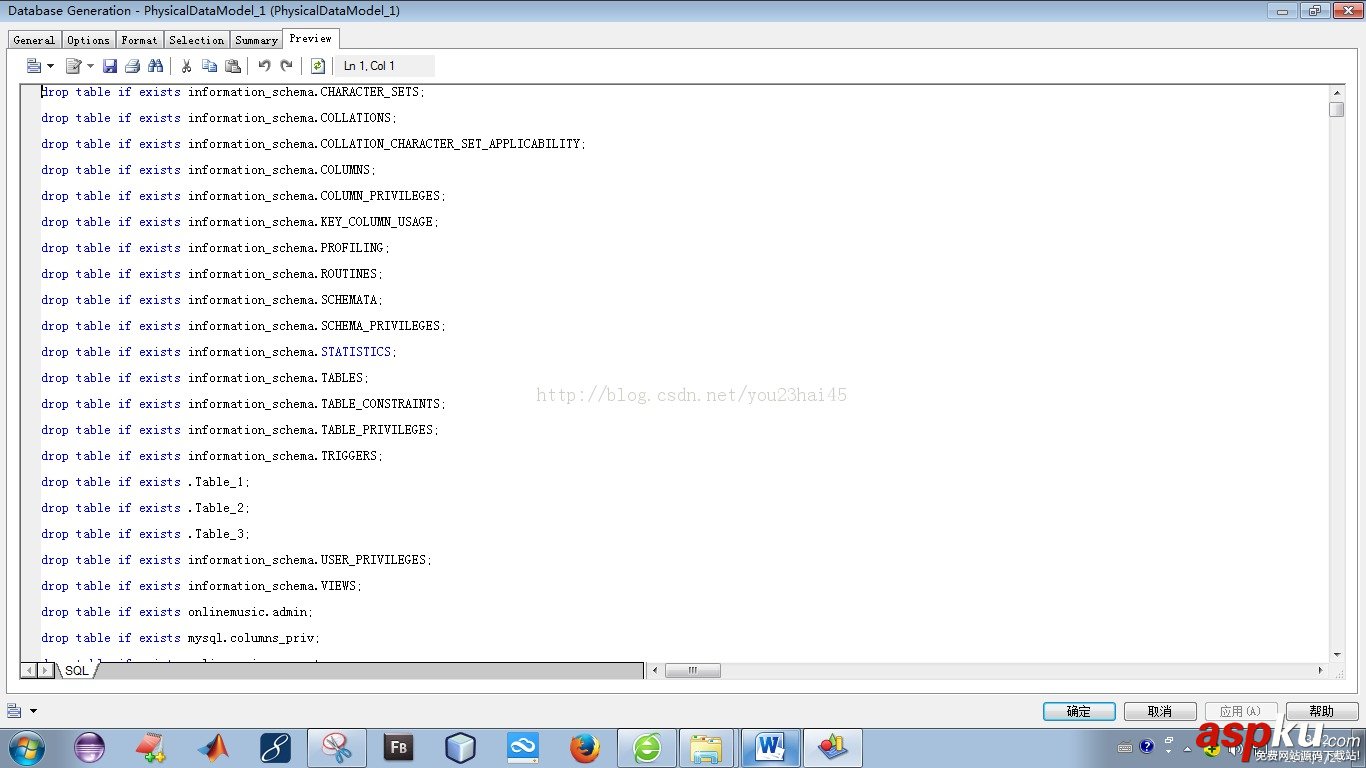

2、找到“Preview”，查看SQL語句
