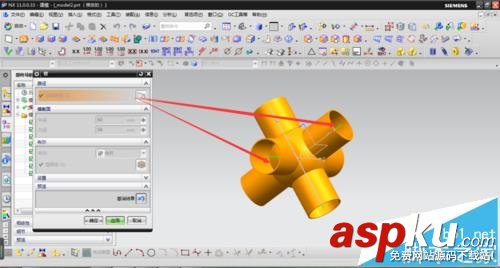

在造型設計過程中，就如同走路一樣，總有多種選擇可以走到目的地。而我們在工作中也會盡量去尋找簡單而又有保障的方法。在各種軟件層出不窮的版本更新中，我們能使用到的新功能卻并不多，因?yàn)榇蠖鄶?shù)人都不會全面的去了解一個軟件，只是在工作中不斷的去摸索新的方法和經驗。這里主要講解在NX軟件中如何簡單、快捷的創建一個六通管模型特征。如下如所示。

一、輔助造型

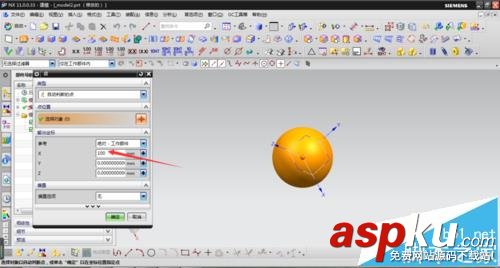

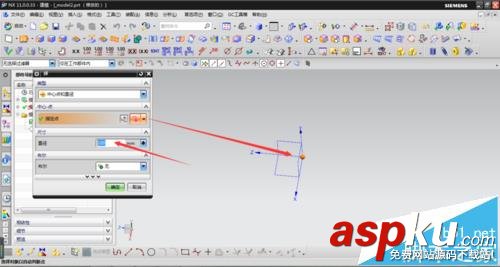

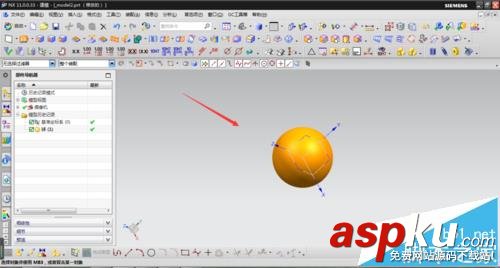

1、熟練的操作是在不斷的練習中產生的，多數使用NX的人都有自己的模板。可以直接使用快捷鍵調用特征命令，或者選擇插入/設計特征/球，指定球心位置和球體直徑，創建一個球體。

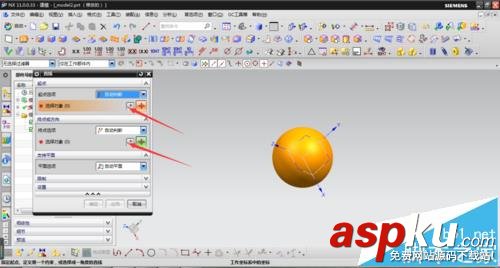

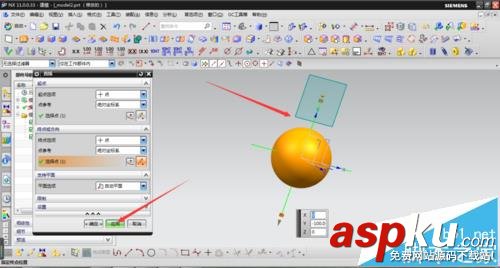

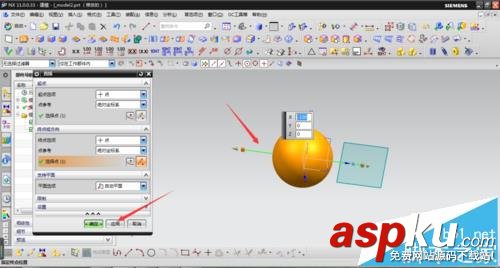

2、選擇插入/曲線/直線命令，選擇點對話框，第一點為100，0，0，終點為-100，0，0，單擊應用，完成X軸方向一條直線的創建。

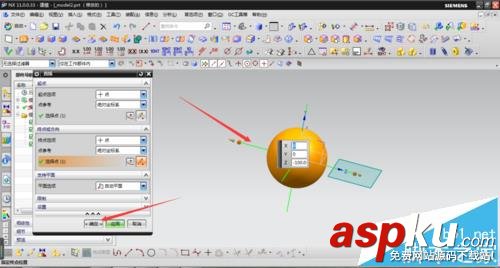

3、同樣的方法，第二條直線起點為0，100，0，終點為0，-100，0。每三條直線起點為0，0，100，終點為0，0，-100。完成三條直線的創建。

二、整體創建與修剪

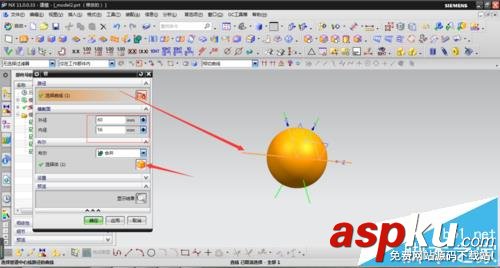

1、選擇插入/掃掠/管道命令，選取前面繪制的一條直線，管道外徑為60，內徑為56，生成一條管道，布爾運算與球體結合。如圖所示。

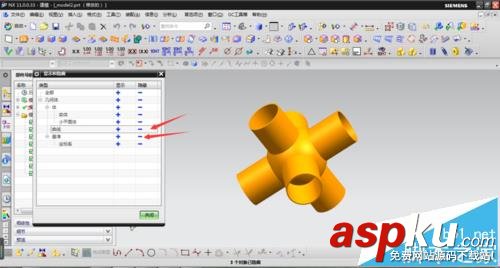

2、兩樣的方法，使用管道命令將另外兩條直線也生成管道特征，全部實體求和。完成后，單擊顯示和隱藏，將曲線和基準隱藏。

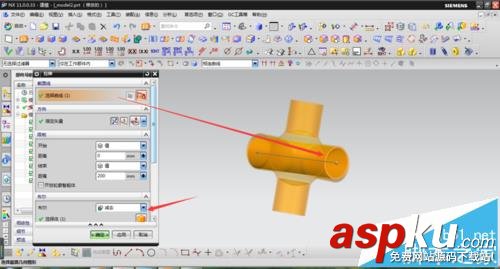

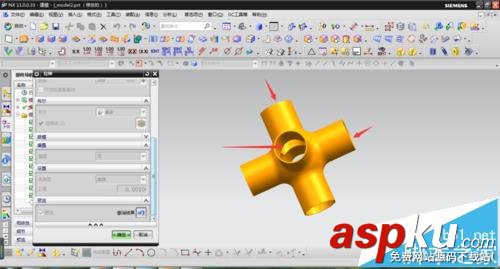

3、選擇拉伸命令，選取一條管道的內孔邊，拉伸長度為200，布爾運算為減去，使用管道生成中間通孔特征。同樣的方法拉伸另外兩個管道邊緣，將所有管道貫通。

三、修整外觀及渲染

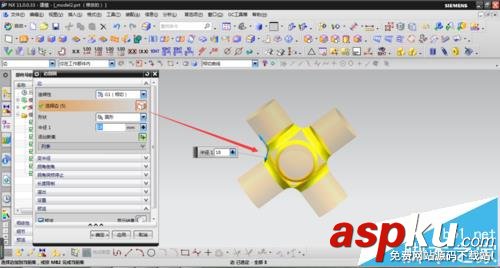

1、選擇邊倒圓命令，選取所有管道和球體外側交接邊線，進行過渡圓弧修整，完成所有交接處的順滑過渡。

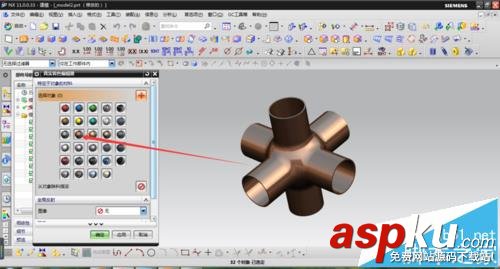

2、點擊視圖/可視化/真實著色編輯器，選取模型，對整體進行材料著色渲染處理，最后效果如圖所示。

注意事項：

注意過渡圓弧半徑不能過大，否則兩相鄰交接處會產生沖突。
