UG NX都自帶有模板圖框，但一般都不實用，拋開它自帶的標準不說，打印PDF線寬沒有問題，但在導出CAD格式的時候線寬不對。這里介紹一下我們自己創建圖框模板及其調用方法，導出CAD文件基本沒有很大問題，除了圖層設置不能批量轉移。

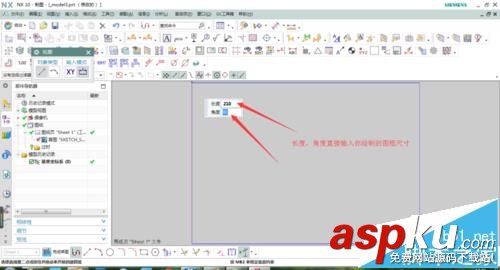

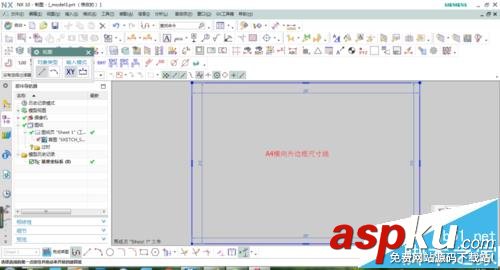

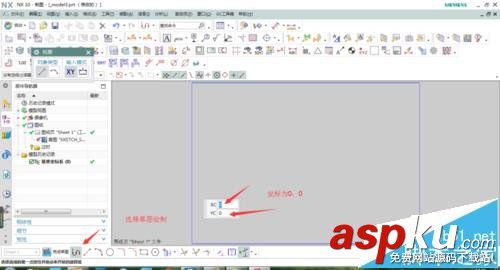

1、先新建一個模型文件，進入制圖模塊，添加圖紙頁，自定義一個需要的圖框尺寸，具體如圖所示。利用坐標的方法繪制外邊框，完成外邊框的創建。

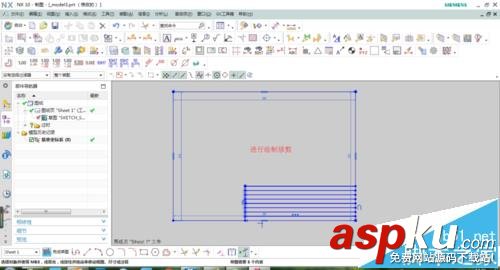

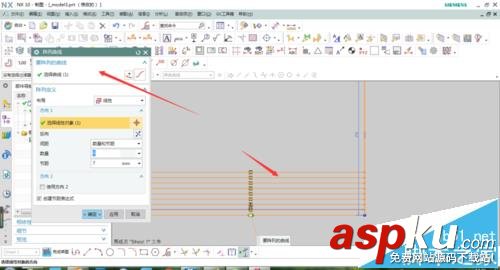

2、利用陣列、派生曲線等功能進行線段的偏移，進行修剪整理，最后效果如圖，標準根據自己企業的需要設計。

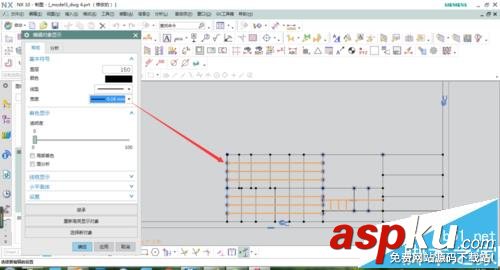

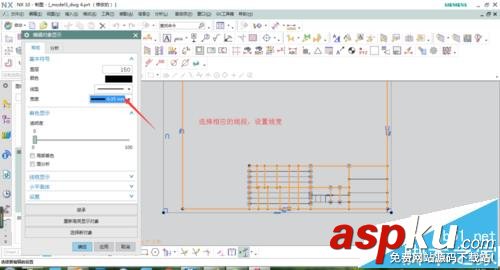

3、點擊編輯/對象顯示命令，選擇相應的線段設置相應的線寬，在UG NX里面設置后，導出的線段就不需要再調整。

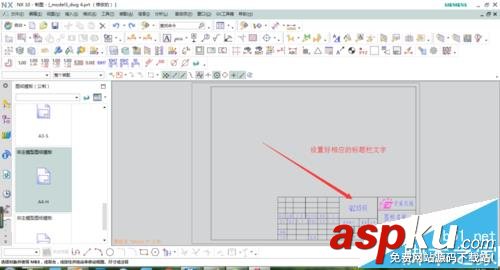

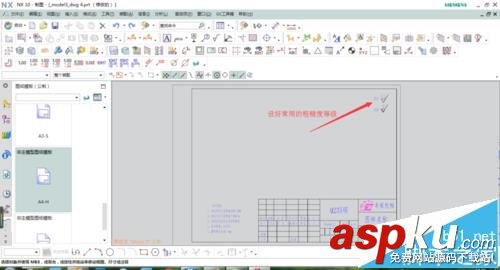

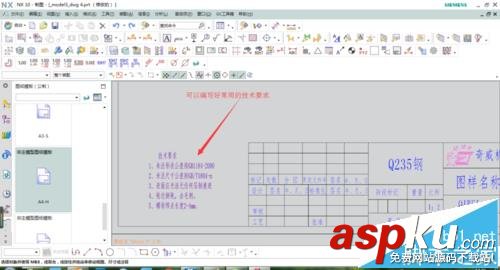

4、在標題欄添加相應的文字項，圖框內編輯好常用的技術要求和粗糙度要求。具體如圖所示，還可以根據自己企業的特點添加企業的標志等。

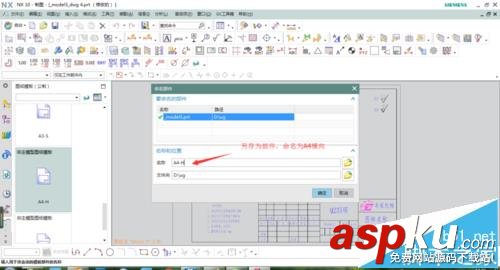

5、保存該文件，利用同樣的方法繪制不同大小的圖框度保存，分別以圖框大小命名，備注橫向和縱向，如圖所示。

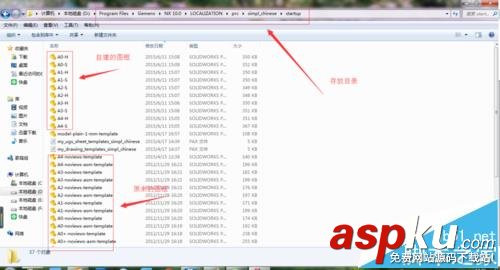

6、打開安裝目錄下/Program Files/Siemens/NX 10.0/LOCALIZATION/prc/simpl_chinese/startup文件夾，把創建的圖框模板都復制到該文件夾下，如圖所示。

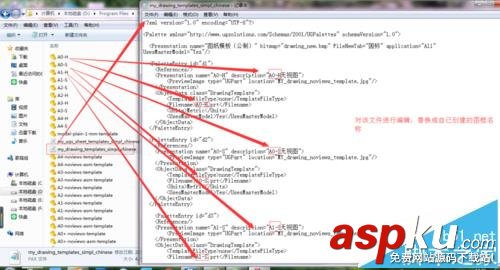

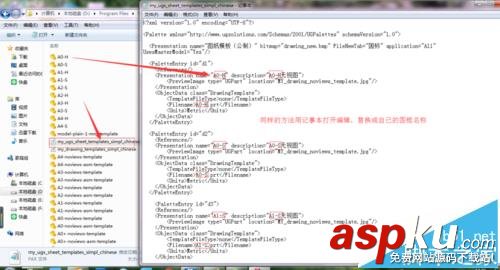

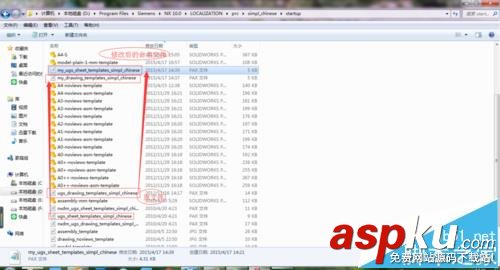

7、用記事本的方式打開ugs_drawing_templates_simpl_chinese和ugs_sheet_templates_simpl_chinese兩個文件，把原有的圖框名更換為自己創建的圖框名，具體操作如圖，并另存為文件，名稱加上自己識別的標志，我在名稱前加了my。

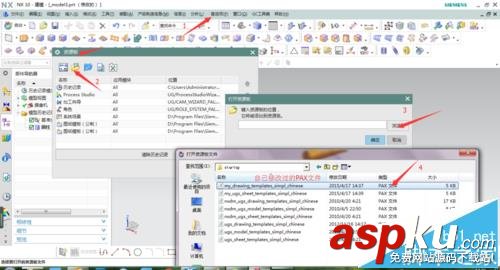

8、保存好以后，打開UG NX軟件，點擊首選項/資源板/打開文件夾，選擇我們剛才存放的文件夾打開，選擇我們剛才修改的PAX文件my_drawing_templates_simpl_chinese。如圖

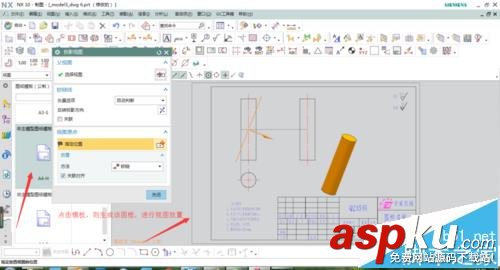

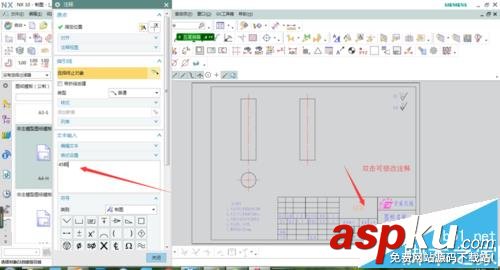

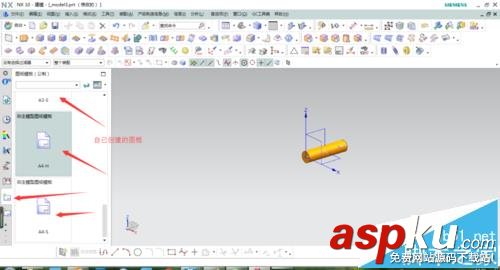

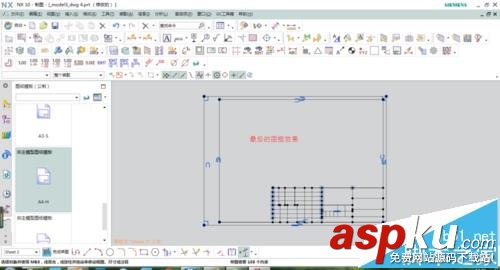

9、隨意創建一個模型，點擊左側資源條下拉箭頭，可以看見我們創建的模板，點擊需要的圖框，則自動進入制圖模塊，生成圖框，如圖所示可進行視圖的放置。雙擊注釋文字可進行修改。

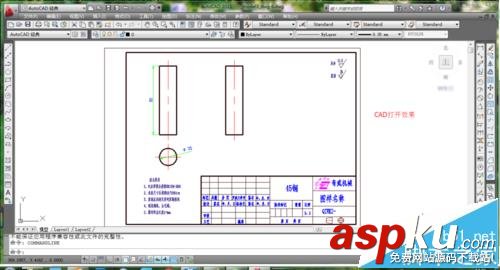

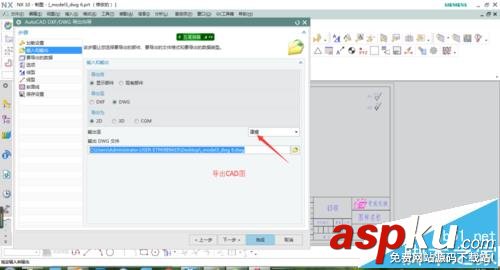

10、選擇文件/導出/AutoCAD DXF/DWG，點擊完成，最后打開CAD文件效果如圖，線寬正常顯示。

注意事項：

在編輯圖框時盡量使用坐標畫線，這樣可以覆蓋在原來定義的尺寸上。如果像建模草圖去約束很麻煩。
