有很多朋友都想靠自己來創建一些3D的模型，但是不知道從哪方面下手。現今UG的軟件使用的朋友也越來越多，在高校里也有專門的課程來學習。當然我們不跟專業的認識相比，就學習一些簡單的基礎的模型創建。其實該軟件的學習說難也不是特別的難，但說不難想要學好也不容易。

一、基礎建模

1、首先肯定是需要安裝一個UG軟件，安裝也是有一些復雜的，另外有專門說明安裝的步驟方法。點擊打開UG軟件，我們就可以看到主頁面，找到左上角的一個“新建”按鈕，并單擊“新建”。在彈出的頁面中選中頁面中的“模型”選項。（建立3D模型的一般都會選中該選項，當然熟練的話也可以選用其他的，根據需要選擇。）將模型的名稱改為“jichumoxing.prt ”，  存儲的路徑為“D:/Program Files/Siemens/moxing/”。需要注意的是文件名稱不能為中文；儲存路徑也可以根據個人的愛好來選擇。在這里說明一下，電腦默認的是C盤的，我們可以根據需要選擇。最后，點擊“確認”。

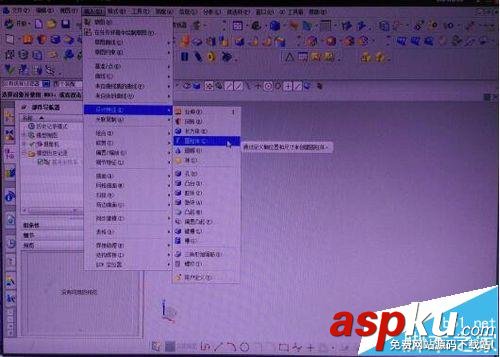

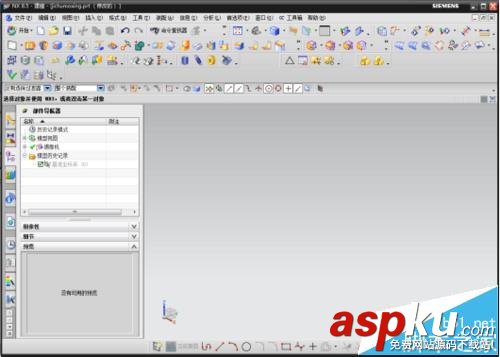

2 、點擊“確認”后進入到“jichumoxing ”模型文件編輯模型建立的主頁面。在菜單欄中找到“插入”的菜單，然后選中并單擊。在彈出來的一列子菜單中，找到“設計特征”菜單選項；選中后又會自動彈出另一個子菜單，在菜單中找到的“圓柱體”的選項，并單擊。

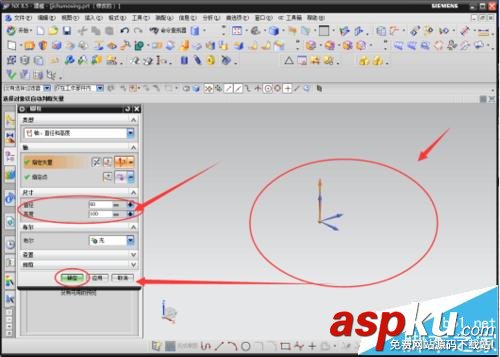

3 、點擊“圓柱體”選項后，在頁面的模型建立區域中會有一個坐標系。在頁面的左邊會彈出一個數據輸入的設置對話框。暫時不改變“指定矢量”和“指定點”的默認設置。現將尺寸設置中的直徑設置為60，高度設置為100（系統默認單位為毫米mm），其他的都不更改，點擊底下的“確認”。

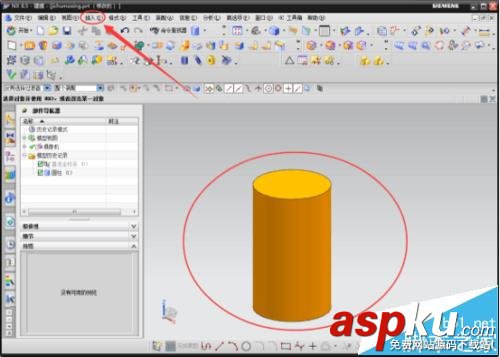

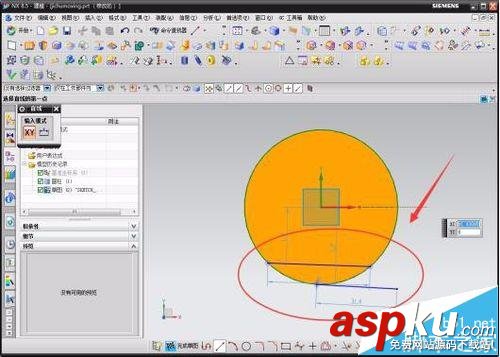

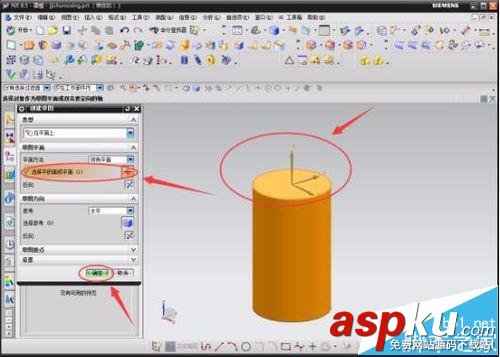

4 、點擊菜單欄中“插入”菜單選項，在彈出來的子菜單中選擇“草圖”選項。此時會在左邊的數據輸入區域中彈出一個設置窗口，點擊一下“選擇平的面或平面”后的小圖標，選中圓柱體的上底面，選中后點擊“確認”。此時圓柱體的底面就會平行窗口，只看到一個平面，轉動鼠標滾輪，調整模型適應窗口的大少視圖，以方面草圖。點擊草圖功能區中的“直線”工具，隨意在圓柱曲線上點擊一下確定點，再在另外的圓邊上點擊；接著在小圓弧一段內的弧線點擊，作另外一條平行的直線即可。作此草圖主要是為后面的體切割提供“約束”選擇。最后點擊“完成草圖”。

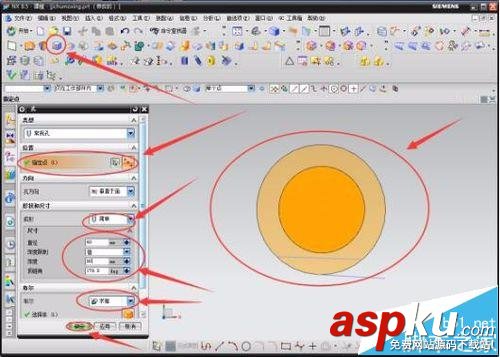

5 、得到草圖后，首先多圓柱體進行鉆孔，制作一個圓杯狀的模型，點擊窗口左上角“鉆孔”的小圖標。然后在左邊彈出的數據框中按提示填入相應的數據，點擊指定點后的小圖標后在圓柱體底面的圓心出點擊一下；“成型”選項中選擇“簡單”，尺寸中直徑設置為40，深度設置為90，頂錐角設置為179.9（不能設置為180或大于180）；布爾值選擇“求差”選項。最后點擊底下的“確定”。點擊確定后，一個簡單的基礎的模型實際上已經完成了，但仍然還可以再修改一下。

6 、得到圓杯模型后，繼續再修改一下其他的形狀（說明一下，這里的修改只為了操作建立其他模型時都會用到的一些方法，并不是按照常規模型去做，之探究創建手法，不談論外觀）。點擊工具欄中“
